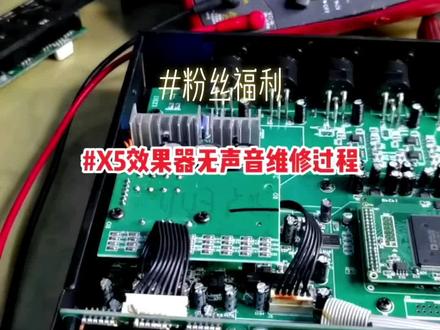

大家好,我是王师傅,今天修一台叉五效果器,故障是屏显正常,就是没声音,外壳已经拆开。我们首先看左上角的五幅指示灯,常亮是正常的,再看右下角的两颗指示灯,有一颗常亮,不正常,正常情况应该是开机瞬间亮一下就熄灭。 然后车辆运放八角负得十三点九正常,四角只有一点多,不正常,目测有两颗电阻已经烧糊,外表车辆功率管,外围组织都正常。拆下电路板,把烧糊的电阻更换掉, 电阻换好后插电开机指示灯还是不正常,车辆运放视角十三点八恢复正常, 声音也正常,子时的量说明依然存在故障。用手摸三十七的温度三个正常,有一个特别烫,这个运放七角输出为十二伏,严重偏高,一角输出为一点二正常。怀孕放有问题,我们直接更换。 画好后开机指示灯依然常亮,车辆七角输出十一点六五还是不正常。顺着七角检查,外围电阻都整成了,二极管也正常, 车辆贴片三极管 b 级和 c 级都为十四伏,不正常。取下贴片三极管,车辆阻值正常,但是还是怀疑他有问题,我们直接换掉。换好后再次开机观察指示灯, 指示灯正常亮一下熄灭,车辆运放电压七角一点二就对了,一角负了一点二,平衡,散热器的温度也恢复正常。 视频到此结束,感谢关。
粉丝16.7万获赞81.1万

调试 x 五效果器,想要话筒的声音清澈通透,首先呢第一步我们要调整效果器上这个话筒接口的增益大小,增益是话筒信号进入效果器的低级放大, 直接决定了声音的强弱与干净度,如果说增益没有调整好的话,会导致话筒的声音发闷,底噪大,信号过窄、失真,还有破音等问题。调节方法, x 五的效果器前面板三个话筒上方呢,对应三个调节孔, 用一字的螺丝刀来去进行微调,你插在哪一个接口,然后就调哪一个增益,我们可以先调至十二点钟的一个方向,避免呢一上来就进行破音,然后呢拿着话筒一边说话一边唱歌, 来去增大或者是减小他的增益,调到这种声音啊比较清晰,没有破音啊就可以了。增益调好后,然后我们再通过面板的 mic 来去调整 话筒的这个音量大小,最后呢我们再通过软件来去进行细调, e q 混响压线调效果出质感,你学会了吗?

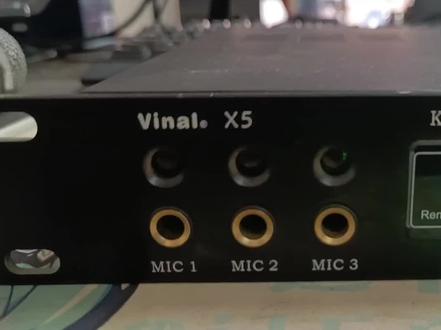

叉三叉五效果器,拍也拍了,敲也敲了, 他就是没有任何的声音输出,那怎么办呢?打开它, 开机正常,指示灯也正常,然后散热器的话温度也正常, 里面没有任何烧焦的痕迹和味道。那这里大概率是这个 dsp 版有问题, 我们更换这个啊, dsp 小版就可以了,拔出来这就是 dsp 小版,不要问我为什么, 去试一下吧。

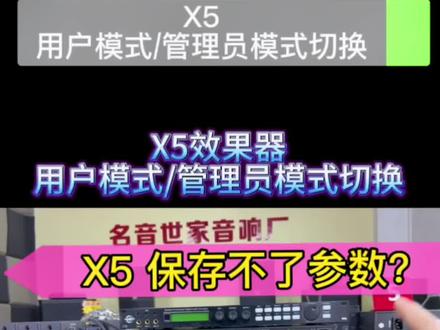

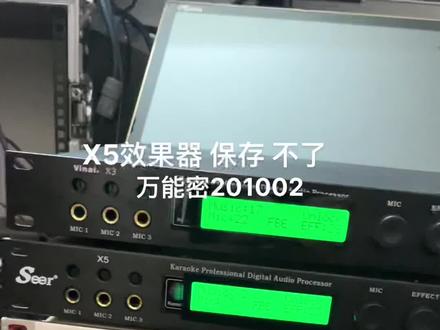

啊,为什么这个叉五手动调好的参数保存好了,但是关机重启他又恢复了原来的一个设置啊?是因为这个叉五啊 是避免在一些公共场合上面被人家啊调乱了一些数据,所以的话呢,他又有两个模式的,一个是用户模式,一个是这个管理员模式啊,用户模式呢他是不可以保存的,这个管理员模式呢,他是可以修改保存的 啊,那么怎么样去切换这一个模式呢啊?今天就给大家分享一下哈。啊,咱们按一下这个系统按键啊,第一个页面的话呢,就是 输入通道的一个选择啊,这个前面的话呢,咱们有出过这个视频啊,如果你想要切换这个通道啊,通道一通道二的话,可以看一下我们之前的视频啊,这个的话呢是一个争议啊, 争议。呃,第二个页面的话呢是这个自动锁键盘,如果你开启了以后,他会自动啊锁掉这个键盘。呃,如果是默认的一个开键盘锁的这个密码的话呢,是四个幺或者是五六五八啊, 然后第三个,第三下这个页面就是今天要讲的这个用户的模式跟这个管理员的模式之间的一个切换啊,首先的话呢,咱们按这个按键啊,然后输入密码,输入密码一二三四五六啊,然后他就跳到了这个位置 啊,这个 u 开头的他就是用户模式,然后啊咱们想要啊修改或者保存一些参数,咱们就旋转这个啊,这现在这个的话呢就是 admim, 这个呢 就是管理员模式,然后咱们啊按 yes, 那么现在这个情况的话呢,你就可以修改你的参数,然后保存啊。如果咱们不想被别人这个乱调这个参数的话呢?咱们就切换这个用户模式啊,就这么简单。

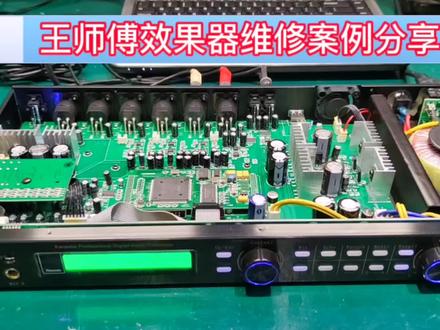

大家好,我是王师傅,本期视频修一台 e v q 六效果器啊,也是一台仿叉五效果器啊,不断原因叉五效果器旋钮调不了,连接不上电脑,广东西宁的粉丝寄过来的啊,开机测试发现音量旋钮这些都失控,混响显示两个叉, 拆开外壳啊,内部结构和音乐叉五效果其实一样的。首先检查各组供电都正常,然后拆下 dsp 小板开机啊,看屏幕混响还是显两个叉,不显示数字,说明单片机损坏。 stm 三二 f 幺零三日方枪三百五十度,拿下 啊!打上焊油,清理焊盘,单片机要提前写好相对应的程序,然后上机,对好角位固定四个点,再加一层焊油,来个满汉全席,把 多余的席脱掉就好了。最后用酒精清洗干净桌上小麦开机测试,混响显示数字,音量旋钮也受控,连接电脑也正常。 好了,本期视频到此结束,感谢观看!


一台仿韵乐叉五效果器,充电状态下所有的接口都无声音输出,遇到这种情况首先要检查 dsp 处理器板正的三点三伏电压,这个油是正常的,还有个一点二伏, 这个没有,没有的话要更换这个电源管理芯片即可解决,开始更换,有动手能力的不妨试一下, 更换后开机再次测量,一点二已经正常啊, 声音也有了 完美修复。喜欢的点赞关注,谢谢大家!

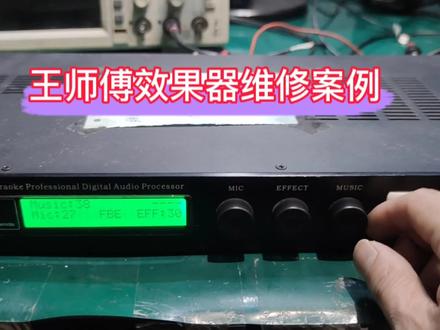

大家好,我是王师傅。本期视频,修一台音乐叉五小武器,开机没声音,反复开机又有声音,呃,广西桂林的粉丝寄过来的,开机测试屏弦正常,呃,就是没声音。 看看外壳,我们首先车辆运放供电正负十五伏正常,接着车辆数模转换芯片,老款的是五伏,新款的是三点三正常, 换我的衣角一点一也正常。 dsp 版三点三正常,一点一也正常,说明各组供电全部正常。问题出在信号电路用适合器测量,数模转换芯片输出全无,测量 dsp 工作的波形正常,车辆八通道缓存器工作异常啊,直接更换, 换好后直接开机试声音啊。 好了,本期视频到此结束,感谢观看!修效果器就找王师傅!

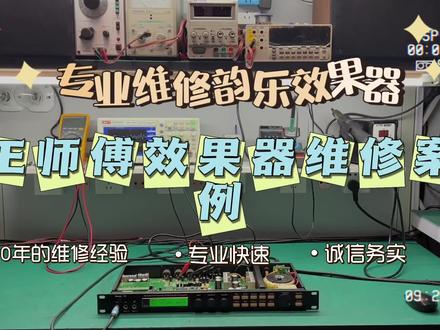

话筒声音小,上个师傅换个电容没有解决问题。哈喽大家好,我是王师傅。本期视频,修一台音乐叉三效果器故障描述,该机麦克风部分故障在本地修过,没修好。海南的粉丝 一二三,话筒的声音非常小,基本上听不见。拆开外壳,目测电源部分有人修过,话筒部分换过电容。 车辆话筒 dac 供电三点三,正常车辆话筒运放供电正负四五伏,正常用一千赫兹的正旋波输入话筒口,车辆二二三二八电阻输出波形,正常车辆运放一角输出波形,正常车辆 c 幺零幺电容信号很小,说明问题出在静音电路 外表,测量静音电路电阻三极管,最后发现科五类的贴片三极管阻值异常,直接 换,换好后再次测量幺零幺的电容啊,波形就对了。把三个师傅换成直插电容,换成贴片,电容清洗干净。司机啊,一二三三二一, ok, 完美搞定!

这是一台 x 五效果器,很多朋友说这个话筒声音都挺好,哪里都挺好,但是就唱歌融合不到一块,这个唱歌的声音不对,我该调哪里呢?请大家来看啊。现在的话呢,我们把这个恢复到一个主菜单的界面,我们需要点的是回声,点回声, 这个时候把回声调大,这个直达声减小啊,八十左右,二十几都可以。那点回声之后呢,我们再看这里啊,这里有一个 点,点完之后有一个二百二啊,还有个百分比有二百二,五十二,你要调到这个位置,这两个位置调好之后再点第三个键,请看第三个键,再点 点第三个键,把这个地方调在五十五或者二十五啊,那怎么来操作这个上下键呢?这就是上键, 再点啊,五十五来看啊,这是调到六十,也可以给他减小。那二十五怎么调?点下键在这边啊,看这边,点下键,再点一次。好,这个地方呢就来旋转加大和减小。 室内啊,大多数都是二十几,不超过三十,户外的话呢,几可以开到三十啊?三十五啊,不超过四十,这就是室内和户外,但是户外大多数调到二十五是没毛病的,因为你开的越大, 唱歌难度会越强啊,会越强,一定记住这两个键啊,一个回声,一个是效果啊,就是回回声,我们来看一下,这是回声,这个呢是我们的混响啊,回声混响就是表现效果的,那么这两个键调完之后再看这个键, 这是我们的主通道,主通道打到多少呢?一百一百一八十六十啊,把这个地方截个屏就可以了,这个是主通道啊,如果我们要调这个六十或者一百一点上键点击 好,这个呢?可以减小,也可以给他加大啊,可以给他加大。那有朋友说,老师,我这都是一百,可不可以?可以,一百也可以,一百一也可以,这都是在正常范围里,这个地方八十左右啊,这个地方是六十左右, 是这个意思,五十多也可以啊,五十五啊,五十四、五十六都可以。嗯,那通过这三个点,一、二三这三个键就可以解决你 唱歌的那个效果了。因为很多人唱歌遇到的是比例匹配不对,你把这个视频收藏一下,按照这样去操作一下,你试一试。

咱们上一个视频给大家讲过这个密码啊,有四个一的,有一二三四的,也有五六五八的,这个四位数的密码 主要是在这个上方啊,这通过三个密码来进行解锁的,如何把这个密码关掉啊?那咱们请看这里,点击这个键,点一点一下啊,再点一次,二点两次,点两次之后在这个地方啊,点我们的这个下键 啊,旋转,这个旋转的时候来看这个地方啊,这个地方是开密码,这个地方呢是关密码, 那我们应该给他打到多少呢?他在 o i o n 的 时候给他打到 off 啊, off 一定是在这个地方旋转啊,那这个时候当你关闭之后,你再点保存一二点两次,然后再点这个下键, 再点这个下键,那为什么这么一个简短的操作是干什么呢?这个不是在调你的声音,而是在关闭你这个操作键的这个面板的这个啊密码的,也就是说你把这个 密码给他关掉了,下次你再开关机,一开机大家请看啊,像我这个机子,咱们一开机之后啊,你都可以操作,无论是话筒啊,音乐啊,效果啊,效果就是回声的大小都能操作。但是呢,你先学会把你的密码解开啊,是 四个一还是一二三四,还是五六五八,那同时会操作之后一定要把它关掉啊,关掉之后你后期操作比较方便,点一次再点一次啊,这个地方把它关闭 啊, off 就是 关闭,关闭好之后记着保存就可以了。那你有没有不会的打在评论区,那我们下个视频给大家继续讲。

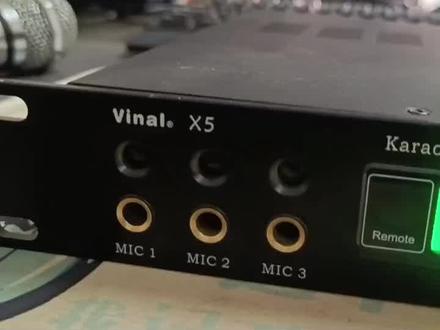

有人说叉三叉五效果器在使用当中中途突然死机是什么情况呢?好,我们打开它来看一下。 像这种情况的话,首先我们要排除一下是不是散热环境有问题,比如说机柜是否通风不良呢?然后我们看一下 底面是不是灰尘太多,如果说是我们要进行清理,然后我们看一下这个散热器,也就是风扇是否正常运转,或者说是不是转速过慢,如果说不正常,我们需要更换 一个散热器就可以了。

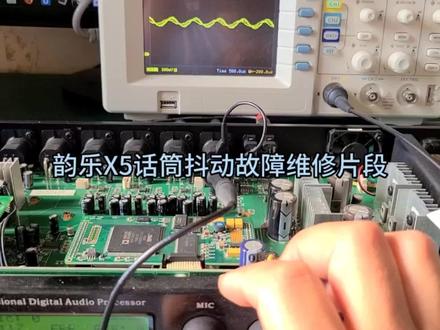

这台叉五效果七顾客描述的故障是话筒输入抖动,先测试一下他的音乐输出是否正常, 音乐基本上是正常的,再测试一下那个话筒的输入情况, 很明显的有抖动现象,用试拨器测试波形,看起来更直观, 这个是音乐输出通道的 boss, 这个 boss 是很完美的。 再看一下麦克风输入的那个音频,这个就是很明显的这个抖动波形抖动的现象, 话筒的控制部分就是在这一块,这一块包含了那个话筒的输入放大,自动争议控制反效,就要处理抖动的问题,现在就修好了, 现在测试的是音乐通道的波线,再看一下麦克风输入通道的波线, 这样就是正常的用音乐测试, 这是主音乐通道输出的声音, 好了,这台抖动的。

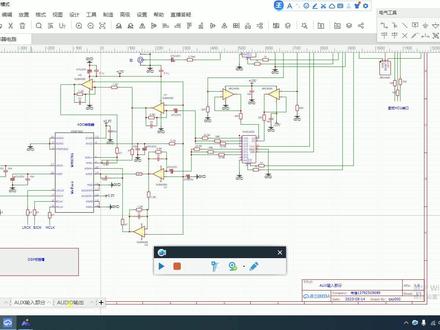

大家好,今天呢我们开始讲这个什么呢啊?叉五效果器, 咱们上课来看一下这个整体这个图像啊,这个叉五呢, 比较这个现在比较流行的是这个啊,韵乐潮啊, 当然了还有很多了,其他的潮啊,还有仿预约的这个呢,就是 呃一个那个悦悦啊,但是他不是,呃不,这他这个呢就是一个叉五,但是他不是这个悦悦啊,咱们看 这个,看他这个地方就是叉五 suv 啊,叉五, 那么呢这个粉丝朋友呢,呃发给我要往维修啊,同时呢让我把这个原理呢给他讲一下。好,这次机会呢咱们来分析一下这个 效果器,他这个叉五效果器效果器,实际上我们现在市面上效果器很多啊,效果器很多不同功能的效果器啊,他这个叉五效果器呢,主要是这 啊 color ok 效果器,为什么呢?说呢,你看其他的接口都没有,主要是 有这个三个麦克麦克风啊,这是卡拉 ok 啊,用的啊。 呃输出的后半部分,咱们有这个六个六个卡农 卡上插座啊,这是输出部分,这是这个主输出左右通道啊,中置中置输出啊,低音环绕左右通道 还有两组呢输入啊,这是莲花插座 呃这个音频输入的两路,两路分分别有左右声道 啊,每一个频道 r s 二十二呢,它是属于接电脑呃设置的,这个电脑设置就好, 首先来说他这个呢产品做的呢,和这个呃悦悦呢很相似,叉五很相似啊,悦悦的传奇版本很相似啊, 大体的结构就是这部分电源啊,正负十五伏电源,这是一个 中五伏电源啊,这边是这个中三点三伏电源啊,这是这个输出放大部分 啊,输入放大以及啊 a d 转换,包括 d a 转换, d s p 处理信号啊, 还有全面板控制面板设计按钮话筒,这是话筒部分啊,这是两个变压器,主变压器还有一个副主变压器啊,这个风扇,这个风扇比较少, 大体结构就是这个结构,像这个效果器呢,讲究了一下他的功能啊,很简单,功能比较简单,但是具体画的电路的时候呢,相对来讲比较复杂啊,密密麻麻的,我呢也简单的做 做一下这个测试啊,用这个实物呢给他画了一下图啊,跟大家说一下,今天我们主要是讲这个输入部分啊,也就是说音频输入部分, 音频输入部分呢,就是我刚才给大家讲的这个莲花插头插座啊,音频信号从这两个通道其中一个通道啊输入, 咱们来看电电路, 这就是我画的两个输入通道,两个输入通道印一印二,第一通道, 第二通道,然后呢红色白色表示两个声道啊,左右声道,他首先呢这两个通道呢啊, 这两个通道的左右声道分别通过偶和电容 哦和电阻输入到哪了呢?输入到一个芯片当中叫七十 s s。 四零五二啊, 咱们看一下头呢,就是这个头,这是输入输出, 就是通过我电容电阻到这个芯片,这个芯片呢就是呃,四零五二 i c 四零五二, 这个 cps 是个什么东西呢?它是两路四甩一模拟开关啊, 模拟开关,在这个电路当中他是模拟开关,实际上呢他也可以作为数字开关都可以模拟数字是可以选择的啊,但是模拟开关有个特点啊, 由于咱们输入是模拟色号,模拟色号呢?有这个,咱假如说正,这个正选播吧,他有正 啊,呃,这个正波形还有负波形,那么它必须的电源呢?必须有负电源,否则的话你这个负波形呢就被烧掉啊,数字开关呢,它就不需要 这个,就直接接地就可以了啊,所以说我们这个电路,你看它有正十五伏的电源,接到 v c c v e, 它是接负十五伏啊,接五十负十五伏,它是呃,有这个 两个电源芯片啊,电源芯片 将输入符啊输入,然后出了一个负的是负, 供他使用啊,供他使用,这个地方输出呢是五伏啊,正负五伏,他这个芯片要求呢?你这个正负电压呢啊?压差呢?不能超过十伏啊,不能超过十伏。 这个两路四选一模拟开法。简单的说一下啊,两路四选一, 什么叫两路就是两单独啊?两路每一路呢都有四选一,你看其中一路是 一外啊,一外,另外一路是二外,这是四个通。四个开关选其中一个,那么输出它这个地方 相对应的 e y 和 e g 对应。二, y 和 e g 对应这个 e y 这四个开关如果是作为输入的话,那么 e g 值作为输出它 s 双 方向的反过来一,这一个是作为输入的话,这四个是作为输出啊,咱们下面的,咱们在这呢是四个开关是作为输入啊,输出是这一位这个开关这是一组一万零,一万一万零到一万三, 针对的是 e z 啊,他们四个是一组啊, i y 零到 i y 三到 i z 是一组,这就是两路啊, 各两路,四选一,也就是从三四个开关当中啊,这个地方都是连着开关的啊,开关四个开关当中呢,选择一路开关啊,就是这样,他是怎么来控制呢啊?当然是用这个来控制, 有 s 零 s 一和 e 这个井, e 井呢表示什么呢?低电瓶有效啊,也就是说当这个使能信号 e 井是低电瓶的时候呢, 他们这个开关呢,才有作用,才有输出,假如说是高定频的话,那么他就是属于这个啊,高轴状态,所以说他不倒通的开关是不是断开的, 那么如何来选择这些开关?都是由他来控制,由他来控制 s 零 s 一这两位啊,这两位组合能组合成四啊,四个模式四种,所以说就能选择呢这四个开关, 比如说零零,他就是一万零和二万零,控制这两个开关,控制这两组开关的 零路。那么零一呢,可能就控制一路啊,一零呢,可能就控制第二路啊,幺幺呢,就控制第三路啊,但是控制着四开关,但是他是两路的啊,大家要记得是两路的啊, 那么咱们输出来以后,那么他就要选择你是这个信号从 in 一输入的呢,还是 in 二输入的 solo 啊?这个我们插入以后呢,是在前面板啊,或者是在电脑当中,我们 前级控制的时候呢,在这输入啊,这地方有这个功能键,在这个功能键当中设置啊,设置 啊,像 music music 这里边就是里边就还有这个输入啊,从哪一路输入来进行设设置存储以后呢,就 cpu 来进行控制了啊, cpu 来进行控制, cpu 是如何来控制这个算信号?那么咱们要看这个地方, 这地方有个 s、 m、 七四 h、 c、 五九五 d, 就是八位移位计算器,它也叫什么呢啊?实际上是八位 踹行输入平行输出的 u v g 也叫并行输出的啊,踹行输入并行输出的 卫衣缓震器啊,卫衣缓震器,它是这么个东西,在我们的实物图当中呢啊, 在我们实物图当中它是哪一个呢?它是这个这个 h, 不是这个,是九五。找一下看看他是哪一个五九五芯片啊,他是这 you 这个呢被在这下边啊,在这个下边被这个板子呢啊,在上面一个板子啊,在上面一个板, 一个这个 dsp 啊,数据处理这个板,把这个板呢啊,拔下来以后在这个位置啊,能看到这几个银角,在这个位置被盖死了, 就是它啊,就是它,它的功能就是什么呢?就是 d s 这道 他是接这个面板 mcu 接口啊,这面面板的 mcu 接口,这是面板面板呢,这有个插线啊,接在这个主板上啊,接在这个 下面看这个,这里这个接口通过 mcu 面板 mcu 来控制来控制选取数据, 这数据呢就是他过来以后串屏输入,从 d s 单输入的进来,然后从并行口 这有八位 q 零到 q 十八位,然后进行编码来控制,选出哪一位, 控制一二三四角,控制他的这个。呃,数码是零零呢?还是一零还是零一啊?那么来控制选取,还有通道都是这样选取的,这个地方还有一个四零五二啊,两路四零五二, 这路是这个输入四个开关,这个地方输入单独这个是输出,而他呢是反过来的这个地方输入,这样输出, 那么具体的怎么样来进行选取啊?意思大家是明白了,这就是 m c u 来进行控制,编码控制以后通过我们设置的数据进行编码啊,完了以后呢,发回来数据啊,假如说 他是零零的话啊,这两路是零零的话,那么他就是选他不可能零一零,当 ey 零,没有数据,所以说没接,那么他们这里边就是要么就是一零啊, 要么就是零一,要么就是一零啊。大家二斤之间的数字大家也比较了解,不详细说了,那么就选择,假如说我们选择的是这一路 e z e z, 也就说是一 y 一 z 路,还有二 y 一一 y 一二 y 一 pass, 你看输入二这端 是折在 u i 一啊,这一端是折在二万一啊,选择这首歌,万一数据,万一数据,然后呢?比如说他是选择一 啊,通过这个一通道 e z 出来, e z 出来,假如说是选择了这个通道,那么它出来了色号以后啊,加在这个 j r c 四五六零是个放大器啊,放大器, 放大器呢?输入到正下端啊,输入到正下端,反向端呢,他是直接输出,那么这地方就是个设计跟随器,哎,设计跟随器,他不进行放大啊, 不进行放大,但是电流是进行放大,电压不进行放大,是一个 c 七 出来以后,通过一角输出啊,直到这个通道当中啊,输入到这个通道当中,然后通过这个地方解码数据,从这个地方输出啊,从这个地方输出, 这是其中的一路,假如说是这路的话,那么同理,如果是这路的话,那么都是从二地这地方出来 啊,二 z 则通过这个放大器的这一组放大器输入到 e z 轴当中啊,不同的这个路啊,走不同的路线,那么输出这面看,他有,这里面总共有每 每一组有四路,他用了四个开关,他用了三个开关啊,控制三个开关,控制三个二呢?他这个偶和电阻不同啊,这个电阻不同代表什么呢?你看出来的信号,假如说他选的是这一路啊,选的是 e e z 这一路啊,这一路 接了以后,通过藕和电容震了以后。至于这个放大器,这个放大器你看那个什么正向端是通过一个电容接地啊,因为它是交流时候,也就相当于接地,那么接地时候网上口和以后呢,通过一个 电阻进行放大,就是反向放大,反向放大,反向输入放大啊,那么他这里边就有个放大倍数啊,这个放大倍数啊, 不同的组织代表的这个放大倍数不同啊,倍数不同,这里边看出来了,这个实际上是输液,不是放大,而是降低了他的 信号,哎,降低为了后边的这个电压平衡啊,他是这样做,输出了以后,看 到这以后,输出了以后,输入到这个芯片当中, 这个二角二角的是什么?交流,交流输入左声道负担, 看另外一路信号,这个过来以后是这样啊,另外一路信号呢?是这 从这块过来,是它输出以后呢,直接一路使输入到负担,那么正上单呢,它通过一个,你看这个呢,这两个珠子呢,是一样的,所以说它不放大,但是它呢是反向,呃, 输入相当于反向啊,倒向这个的功能就是给倒向啊,那么 这端输在反向端,那么倒向以后,这个电话就输入到正常端啊,就是这么一个啊,放大器在这里边就起了这个功能, 那么模拟信号输入到一个模拟数字转换器,也就是说模拟信号正确以后,通过它转换到数字设, 转换到数字四号,转换到数字号四号的,将来的作用是从七角输出数字四号。通过这个 d s p 版的插槽,也就是 看 dsp 版的插槽点这儿也有这个输入,通过这个插槽,也就是我们主板当中 这这个插槽啊,这是一个插板插在上面啊,通过这个插槽呢,又揭掉了这个 dsp 芯片, 接入它进行数据处理, d h p 啊,数字音频处理电路啊,这个呢就相当于 核心呢,这个机器的核心就是这一部分进行处理,然后呢再输出啊, 往外输出。我们今天呢是讲的输入部分啊,讲的输入部分,所以说呢,整个的输入过程基本上啊为大家简单的说了一下,就是这么个过程啊,就是这么过程,通过模拟色号输入完了,又通过一个 转换开关输入进来,然后再通过一个另外一个转换,转换开关再转换一下 啊,八位计算器通过控制 mcu 控制编码完了以后,输出控制选择端 这样来进行控制啊,进行这样控制啊,完了以后呢进行倒上啊,输入这来,然后进行输魔术转换啊,输入端是从 模拟时候到数字时候,所以是他是 adc 啊,那么输出的时候就是数字时候到模拟时候呢,是 dac 啊,他是转换器,不同的啊,转换器 在我们这就是这样,然后输入到 d s p 芯片进行处理,当然准备输出,这就是我们的输入部分,音频输入部分,第二度大体上就是这样。好了,今天呢,我们讲到这儿推荐。
