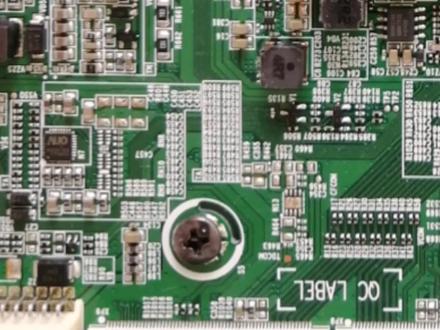

大家好，今天给大家分享一个集成电路，型号是 o z 九九七六北极人背光控制芯片阴焦功能及实测电压值。表格 说明， o z 九九七六 a g n 是一款 l l c 半桥控制芯片，可精准控制 l e d 背光灯， 即可采用 pwm 数字调网方式，也可采用模拟调网方式， 这两种调网模式往上一点，并且具有 led 开路短路保护功。 本机动块电压值是在康加 b 五五油液晶电视中测的。好，现在看这个表格， 这是引脚符号功能电压值用引脚呢就是驱动输出 电压是五点四九，第二角低电压是零，第三角供电段十一点九三。好，以下这个电压是我就不不读了。 第四角使能控制第五角计准电压输出。第六角 pwm 调光输入。 第七角模拟调光输入。第八角，保护状态信号输出。第九角，工作频率设定。第十角过流保护检测，这是一个过流保护检测， 是一角过压保护角这一角啊，过压保护一， 十二条，过压保护二，两个保过压保护十三条，信号频率开启 十四角原启动和补偿控制角十五角共 一十六角驱动信号输出二，它两个驱动信号输出。 好，今天的表哥就给大家分享到这，再见。

你知道芯片中的万能银角吗？它的功能多样，适用于各种场景。各位技术人员估计已经猜到了，我说的就是 d p i o 哦！首先， d p i o 能控制 led 灯的开关，当输入高电瓶使 led 灯亮，输入低电瓶或无输出时， led 灯灭，那么这么小的影响功能却不小哦。再来看看 d， 还能用作按键输入，当按键按下时，他能检测到中断，判断按键被按下。更厉害的是，当面积还能通过软件实现按键驱动、双击和长按的功能。今天还能输出 pwm 波来控制蜂鸣器，定时拉高拉低输入 pwm 波形，甚至 pwm 还能控制 led 灯的亮度。此外， gpl 还能用作 adc 采样，比如测量电池电压。那么你还知道 gpl 灯有哪些神奇的用法吗？欢迎在留言区分享你的发现，一起探索 gpl 的无限潜力吧！

今天呢，我们来认识一下这个开关电源当中常用的一个芯片，就是三八十二，那么三八十二呢有这个 u c 三八十二，还有这个 k h 三八十二，那么它其实它的功能引脚呢是完全一样的， 只是名字不同而已。那么我们下面来看一下他的这个内部的结构。我们首先来看他的一角，他的一角呢其实是一个误差放大器的一个输出端，那么他的二角呢是这个误差放大器的一个反向输入端， 而他的这个铜像输入端呢，并没有在这个芯片的外部，而是和这个内部的这个八角产生的一个五伏的基准电压呢相连。也就是说这个误差过来之后呢， 是要通过这个二角和这个内部产生的一个五伏的基准点压呢进行比较的，然后他的结果呢通过这个一角进行输出，那么这是他的一角和二角，他的三角呢是一个点压比较器的铜像输入端， 他的反向输入端呢是这个是这个误差放大器，他的这个输出的一路，那么他一路呢到了这个一角这里，另一路呢就到了这个误差放大器的这个 呃反向输入端这里，然后他的这个结果呢并没有直接输出到这个芯片外部，而是到了这个受损器这里，经过这个推碗式的两个三极管来推动这个 p w p w m 信号 来进行输出，那么这就是他的六角是一个输出角，他的四角是一个震荡器，就是外接电阻电容进行一个 频率设定的一个震荡器。然后他的五角呢是这个接地角，他六角呢？我们刚才已经讲过了，是这个 pwm 信号的一个输出角，然后七角呢是电源角，八角呢闪成一个五伏机轮电压的一个阴角。 那么当我们在检测这个充电器板子的时候，想要判断这个三八十二芯片的好坏呢？一个最基本的方法呢，就是我们给他的五角和七角 是加一个十六伏左右的一个电压，然后来测量他的八角有没有这个，有没有采用这个五伏的基准电压，如果有， 那就表明这个芯片呢基本是正常的，如果没有呢，那他肯定是坏的，这是判断这个赛马十二芯片好坏的一个基本的方法。好，那关于这个 uc 赛马十二呢？ 他的银角，那以及他的内部的一个结构的分享，那就到这里。

大家好，今天给大家介绍一个集成电路 o z 九九七六 g n 背光控制芯片，它的引脚功能及实测电压值。表格 说明，本集成电路是一种 c c f l 背光控制芯片，内含稳压期、震荡期、逻辑控制、驱动输出调整等电路，具有过压过流保护功能。 本集成电路碳口电压值是在 t c l a p l 三二 l a p 板上测的，具体表格共 一角，驱动信号输出的一， 电压值是五点八五伏，第二角接地段零，第三角零电流检测端 零，四点灯，最高频率设定三点一二伏。好，以后这个电压值我就不读了。五、最小工作频率设定。第六， 外接设外接偏置微波电路。第七 p w m 调光脉冲信号输入。第八角，过压保护检测输入代表 电压达到二点七五伏时 ip 保护。第九角金角电流检测输入。第十角，原启动定时电流误差放大补偿再往上一点。 十一角，惯断厌食时间设定十二角模拟调光信号输入十三角只能启动控制段。十四角参考电压输出， 十五角供电端，十六角驱动信号输出端。二，这个表 歌就介绍到这，拜拜。

朋友们大家好，这是一个开关电源管理芯片，开关电源的管理芯片很多的种类，这只是其中的少见的一种，它有六个银角，它的型号是七三一二五匹。 根据这个芯片的工作的特性，他得到宫典之后，他就与周围的部件组成一个独立震荡器， 独立震荡器输出 pwmy 冲推动开关管震荡，开关管在推动高频变压器震荡， 在开关电源电路当中根据这个方式形成打击震荡的模式。 这个驱动芯片的银角定义非常重要，一角借地，二角电压反馈，三角频率设定，四角电流反馈， 五角供电，六角驱动开关管震荡。好，感谢大家观看与支持。
