奔驰r300转向角度传感器拆装教程

仪表提示侧滑灯点亮以及碰撞预防辅助系统停止工作，读取故障码为转向轴传感器存在内部故障，然后我们读取转向角的数据流，可以看见转角的信号已经失效，然后左右转动方向盘， 转向角的碎轴依然没有显示，以此判断是转角传奇内部损坏。我们首先拆掉主气囊，完了气囊插头，这个气囊的一个卡啊，然后松开翻盘螺母拆卸的时候最好做个记号啊， 拔掉插头，拆一些上盖，拆一些固定螺丝，拔掉之后就可以看到导光盘了。首先我们拆一下导光片 擦拭啊，把上面的灰尘擦掉，再擦拭这个导光盘的时候一定要轻一点压啊，弄好之后对上这个位置装车去测试看行不行。清理导光布件后故障依旧，这时需要对 cpu 数据进行处理， 连接变声器读取数据，读取原车数据并备份，然后写入全新数据，装车匹配搞定。

哈喽，老铁们大家好啊，我是宝生奥迪柴磊。这是一台奔驰 r 三五零啊，即客户描述仪表盘上 esp 啊，时亮时不亮啊。经过我们检查啊，发现转向点传感器啊有问题，接下来我们进行维修。 然后接下来我们分享一下如何拆卸转向板传感器。我们用一个 t 二七的一个螺丝刀将方向盘底下两侧的 t 二七螺丝卸掉啊，卸掉完事以后，安全气囊这盖就可以拿掉了啊。然后我们来 看一下啊，方向盘是一个 m 十啊，一个六愣啊，中间卸掉。一般奔驰这个方向盘呢，都有正时标记啊，这边有这有这个正时标记啊，有标记点 怎么拆装啊，就怎么安装就可以啊。我们卸掉卸掉完事 啊，我们再用一个 t 三零啊，一个花，我们看这个位置来看一下啊，有一个小孔将这个 t 三零伸入里边啊，好卸掉。最关键的时刻 来了啊，来我们离远看一下啊，用你们发财的小手啊，两个握住轻轻下来了啊。然后接下来我会给大家分享一下如何修复啊，左眼角传感器， 用这个酒精啊进行擦拭啊，这是八二年的酒精啊，把这个信号盘这个脏污的地方啊，进行给他擦拭一下来看一下，非常埋汰啊，非常脏，就是因为这个信号盘年久了啊，然后产生这个污垢，导致这个光线传输不出来，导致故障。 直接擦拭啊，看见没？ 然后我们清洗完事以后啊，我们进行安装啊，安装之前呢，再检查一下这个攻击度啊，大家一定要注意，一定要看好 这个转向点传感器啊，他是有角度的啊，他是有角度的，然后我告诉大家 我这个角度怎么去区分啊，我们先往一侧先打死啊，就像打方向盘一样的啊，然后以直线啊为直线为标准，我们来看一下啊，以这侧啊，一圈 两圈，三圈四圈啊，以四圈四圈呢，那么我们方向盘打正呢，这两圈我们再打着两圈正中间位置啊，一圈啊，两圈这个位置 啊，这也是咱们在打方向过程中，这个也是零度的这个标准啊， 然后上这个上面这小盖啊，他也是有固定点位的啊，我们来看一下 这个火口对准啊，信号盘这边有个火口啊，对准这个火口对准点，对点 就是正常的零标准标记啊。接下来我们准备下一个安装啊，这就已经安装完毕啊，我们在 卸方向盘过程中，一定要把方向盘打正，因为这个送方向盘的时候他是带锁止的啊，看看他是转不动的，所以说在卸的过程中一定要把方向盘打正，然后怎么拆 来怎么装。接下来我们准备装车啊，试一下他到底好不好使。然后这台车的转向传感器啊，我们已经维修完毕了啊，来我们看一下仪表盘啊，现在是完全是正常状态啊，啊， 已经没有了。然后我们看一下专检啊， esp 系统现在已经没有故障了，全是对号啊，整个维修过程已经分享给大家啊。关注保顺，保你顺利六六六。

维修奔驰二三五零驱动防滑，停止运作。转动方向盘，转向脚，传感器数据没有变化。别慌，很简单，继续看。松开安全气囊固定螺丝， 拔下安全气囊插头，松开并取下方向盘固定螺丝， 取下方向盘， 松开多功能开关总成，固定螺丝，取下多功能开关总成，取下开关护照固定螺丝，取下护照，取下气囊油丝。就可以看到转向巧传感器了。 注意这两个箭头的位置。将传感器从开关底座上取下，取下传感器中心定位，还取下传感器上不盖板。取出光感信号盘， 清洗光感信号盘。 信号盘清理完成，光亮如新。下面清洗光源发射器及扫光板， 清洗完成。光源发射 led 清洗可见清洗传感器上部盖板油渍。安装传感器圈束，倒光螺杆，安装光感线 号盘，注意卡槽与螺杆位置 安装传感器，上不盖板， 安装传感器中心定位环。将传感器安装到开关底座， 将信号盘向一侧转到底，然后再回两圈，就是中心位置。 安装气囊油丝，紧固气囊油丝，固定螺丝， 安装开关总成护照紧固开关总成护照固定螺丝，清理气囊油丝外部灰尘。 安装转向柱开关总成紧固转向柱，开关总成固定螺丝，安装方向盘紧固方向盘固定螺丝，安装安全气囊插头 紧固安全气囊固定螺丝。安装完成。试车启动发动机驱动防滑故障灯熄灭，转动方向盘转向巧传感器数据恢复正常。车修好了，感觉自己太帅了！

一张湿纸巾为客户省六千米，这款 w 二零四的奔驰 c 客户反映啊，防侧滑灯点亮，咱们拿专检啊，读一下故障码显示，怎样找传感器内部故障啊，针对这个问题啊，咱们只需要一张湿纸巾就能为客户省六千米，接下来咱们就演示一下具体怎么操作， 这个呢就是奔驰的转向柱开关中心，奔驰的转向角传感器啊，就集成在这个转向柱开关中心里面，大概费用是六千六百米 啊，大家看见了吗？这个呢就是这个转向角传感器的一个信号盘，他其实损坏的原因呢，就是因为这个信号盘啊，咱们可以拉近看一下信号盘上面特别的脏，导致信号失真，从而出现的故障啊，咱们现在要做的呢是用这个食指 纸巾把这个信号盘啊擦一下，然后再装回去就可以了，然后呢咱们把这个导光片呢用湿纸巾也进行擦拭一下。好，咱们现在呢说一下这个信号盘的安装证实来拉近往这看 啊，首先呢咱们看见这个白色齿轮上这个孔了吗？咱们先记住这个孔啊啊，这个证实呢其实非常的简单，就是刚才咱们看这个齿轮上这个呃圆点呢，对住这个信号盘这个齿的这个边缘位置，然后信号信号盘上这个这个圆点呢对住这两个导光板的中间位置， 这个证实咱们就对好了，直接装车测试一下。好，现在咱们装车测试啊，仪表故障已经完全消除了，奔驰修的多呀，技术没的说。

奔驰车要没有这个毛病啊，我这第二天都干不下去了，又一个奔驰中招了，现在仪表上防侧滑的故障灯亮，我刚才呀拿电脑检测，报一个转向角度传感器出现内部故障，又是我最愿意干的活啊，猜对了，这玩意才好修呢，还好要价，擦一下就好开修， 东西已经拆回来了，就这个活啊，今天我用两分钟给他搞定这个呀，就是这个奔驰的转角传感器，故障率是非常非常的高，奔驰全系装的都是这款转角传感器，十个里边得有十五个，都有这个毛病，为啥这么说，有的一个车也都修两三遍呢。先把这里边这几个螺丝给他拆掉 啊。好，这边还有四个螺丝 好，拆下来了撬一下。 好，这个拿下来了，这个呢就是这里边的转向角传感器，那么正常如果出现这种故障啊，只能换这个，整个换挡杆，这个模组的总成，换一个烦恼，也不贵，四五千块钱，但是家不老换呢， 咱们单独给这个拿下来可以修啊，我们看一下这款奔驰的转角传感器啊，他出现故障损坏的原因呢，就是因为上面呢有一个这个黄色的这个导光盘脏了，咱们给擦一下，就可以解决这个问题。 咱们把上面这个导光盘呢给他整体拿下来，咱们给他擦一下。其实有很多人呢，也都知道里边这个导光盘脏了，但是擦上之后不好，里边有个注意事项，一会看一下， 先把上面这个透明这个小座呢给他拿下来，这把后面这块有个坎给他掰一下。好，我们看一下。这个导航盘呢已经拆下来了，咱们看一下啊，损坏的原因呢，就是因为上面呢 表面呢有一层灰尘，咱们给他擦一下就行啊，看一下行了，这个就可以了，咱们擦一下就行，我们在装的时候啊，一定要看一下有一个位置非常关键，就是说这个导航盘装完之后啊，他有个正式点 白色齿轮，上面呢有个小圆点，我们正好呢需要把这个白色齿轮的小圆点放到这个位置，如果不对好的话装上还会包裹账码。 好，这回找着对位置 看一下，是这个位置啊，上面这个齿轮上面这个点正好放到这，这个是最正确的位置。好，可以咱们再把上面透明这个座呢再给他按回去。好 好，可以了，这个就修好了，螺丝给他装上 好，里边还有三颗螺丝，好了咱们给他通电试一下吧，插上插头通电测试一下， 看下不转码 好了没有？刚才这个内部故障的故障码了，这个转向角传感器呢，现在就已经修好了，前前后后啊修这个转向角传感器啊，三分钟都没用上， 现在我修一个转向角传感器的价格呢在八百块钱，老铁们就这个活在你们当地，你们要是修能要多少钱，打在评论区告诉我。

那防止滑灯点亮，故障版转换注，模块转换角传感器损坏，这个呢是一个奔驰二幺的 s 的，这个车型呢比较老，转换角传感器啊，维修起来跟其他的还是不一样，咱们今天看一下这个车的转换角传感器怎么维修 好，就是这个东西坏了，咱们下一步就安排怎么维修的，咱们先把这个固定螺丝松开就能拿出来， 下一步呢就是把这个油丝给拿下来，这个油丝的位置啊，千万不要乱动，这个就是咱们的核心，待会把这个盖子拆开，就是转向角传感器啊，看见这个白色箭头了吗？然后这个上面也有个箭， 这两个箭头啊，在拆的时候一定要对齐，这个呢就是一个导光盘，其实呢就是他脏了，来试试键擦一擦，然后再把这个导光元件再拆一擦， 按正时装回去，这个问题就能搞定。我手上这个信号牌啊，在安装的时候是有正时的，现在啊将方法分享给大家，那随便一个位置咱们先装上，装上以后呢，以这个点为原点，咱们转，把它转到中间位置就可以了 啊，好，现在转不动了，转不动了以后回两圈，一圈两圈，回到正中间位置。好，现在就是正中间位置，这样再装起来就没有任何问题了。安装盖 啊，这个卡下就有一个位置，看见这个定位槽了吗？ ok， 看装上去正好箭头对尖，箭头特别标准。现在啊咱们进行装车测试一下啊， 哎 啊，没有故障吧，这个问题我还没搞定，想解决这个问题啊，我收客户六百米，如果是客户啊，千万不要自己操作，因为啊，这个一不小心就有可能赔好几千。

大家好，所有的奔驰车都会出现这个转向角传感器的故障，他就是用一段时间之后里边有个光盘他会脏，因为他不是封闭性质的，所以说今天朋友拿来这么一个转向角传感器， 呃，我要研究研究。给他拆了给他擦擦清洗一下，就背面三条螺丝，拆了之后把里边给他清洗擦拭一下， 把固定上边的四个卡扣，四个卡扣给他打开，撬开啊之后把上边这个给他拿下来，从背后把这个三个卡子，这个 这个这个三个卡子捅开之后，这个光盘以前俗称叫光盘，现在他是这么一个结构，给他拿下来系好位置啊，系好位置拿下来给他擦拭，用湿巾擦拭， 安装的时候他这有个小尺对准，这就找好自己的位置，你标志好的位置给他装进去 就行了。这奔驰的用料也这么回事啊。这个小破塑料片子 和过去的用料呢，非常非常的好，十年都没关系，现在就这种破塑料片子，哎，一碰就坏，真是 只要是一不小心，他都是一次性之后给他按照原来做好标记的位置给他扣上，当然他的位置也不好错啊，他这都都是有卡扣，有固定的位置 完了之后给他上上前盖，再给他再上上后盖，给他拧紧三条螺丝，哎 哎，这么一个东东就 ok 了。拆解给他装配擦拭完毕， 其实这只是一个拆卸的这么一个，哈哈哈，实验品，当然他不像以前似的那种光盘似的是吧？他有一个摩擦面，摩擦面呢，可以擦擦，现在是钢片式记忆孔。 嗯，大部分坏了他都是由于里边的那个小芯片，呃，更需要专业的技术，专业的设备来修理，他不建议个人弄。现在跟以前的都不一样了 啊，这只是一个试验品，大家看看热闹得了。谢谢谢谢，再见。

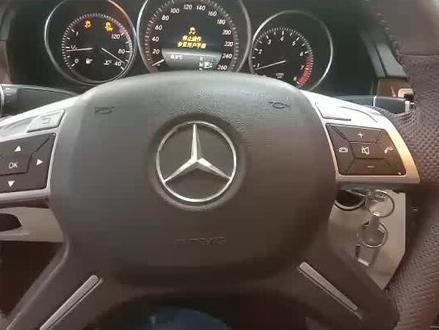

奔驰 e 二六零行驶中，侧滑灯点亮，读故障码显示转向角传感器内部故障，直接拆转向角维修就行。 首先要把主气囊拆下来，主气囊拆装的时候这里有个眼，直接捅一下气囊就下来了，这个就是他的内部原理。拆下主气囊之后开始拆转向角，把这个红色按钮往上抬，转向角就可以直接拉出来， 然后把这个户口拆了三个螺丝，然后优势线圈拆下来， 拆下之后放好，千万不要转动。最后把这个遮光板拆下来，用湿巾擦拭一下就可以了，就是这个遮光板脏了，然后造成了爆故障码， 这个遮光板装的时候一定要对好位置，他是有正式点的，怎么拆的就怎么装，可以自己做记号。修好之后先装在车上试一下， 把方向盘打到左边打死，然后再打到右边打死，车完都没有亮。 然后读一下故障码，之前报的所有关于转向角的故障都变成了乙醇储，当前的全部变成了乙存储，故障完美解决，可以装好试车去了。

我们在遇到这种新款的奔驰车，如果是防侧滑的故障灯亮，就是这个转向角传感器坏了，这个转向角传感器我们现在已经分解了，这是内部 他真正损坏的原因呢，就是上面这个黄色的这个导黄盘脏了，我们只需要拿一个纸巾给他轻轻的擦一下就行，就可以解决这故障。我们明显的看见上面有很多的灰尘，我们擦完之后呢 看一下啊，这上面有一个小的一个圆点，就是这个，我们把这个正时对一下这个圆点呢，对这个位置， 然后呢这个下面有个齿轮，齿轮上面也有个小点啊，按这个位置对好之后装车就可以解决问题。我每天都修了很多了，所以说再遇到这种情况的老铁，直接按我的方法维修解决问题。

修车你要想挣钱，奔驰必须玩的转。今天带大家看一辆一一年奔驰 r 三载的故障案例。 故障显示胎压检测停止运行， esp 无此功能，外加三角里面带太号故障灯点亮。电脑检测显示 n 四九。转向角传感器故障。其实有好多奔驰都有此故障，可以说是同屏案例，大家可以暂停看一下电脑显示。各个系统都对转向角传感器有 有意见。哈哈哈，毋庸置疑半场他这个拆装其实很简单，气囊后面两颗螺丝卸掉就可以拿下气囊了。然后把方向盘拿下来就可以拆左上角传感器，传感器就下面一颗螺丝 卸掉，直接向上一拔就下来了。打包发走维修。哎，哥，那将发走吧。已经啊。哎，咱为啥不要换新的呀？换新的这个不够。 大家服务宗旨是什么？不让客户花冤枉钱。对君子爱财取之有道。是车故障已排除，关注我，让你修车不花冤枉钱！

分享一个大家经常遇到的一个问题，这个问题主要出现在奔驰二二幺和幺六四地板上。出现问题的时候，仪表会提示 esp 停止运作，故障码为原件。 s 九转向角故障干货开始不是维修人员可以划走了。 经常维修的三个东西就是图中的遮光盘，白卡，还有这个主板。这三个东西的故障点是遮光盘脏污， 白卡的折断，还有 cpu 的开焊。然后这款转向角是没有正式点的，总共四千， 转到中间位置就是零度。我们来看维修这个遮光板的话是把它擦洗干净就行，也有需要更换的，但是个别力很少。这个白卡也是直接更换，市面上有很多可以直接买到。这个 cpu 就 正常加焊就可以，温度三百多度不要太高。还有一件事就是这个。左图是我给大家总结的一个家电图，应付外来发来的转型角，可以直接进系统看数据流，读不上码，但是目前发现二二幺底盘可能进币系统，幺六四是肯定可以进系统的。 右侧数据流为修复好的数据流。好了，点赞收藏加关注，修车不迷路！

奔驰转向角度传感器损坏，转向角度一出，维修转向角模块。

我们这辆百万级的奔驰 gl 三五零，在正常行驶的时候，仪表里面出现了 esp 等多个故障灯点亮。其实这个故障呢，作为我们老款的奔驰的幺六四，包括二幺二等个别车型，它是奔驰的一个常见的通柄， 主要的问题就是由于现在拿在我手上的这个东西。转向助模块内部的转向角度传感器，就这个东西，它是一个光线信号牌的一个传感器，就是时间长的话，这个信号盘上面进了一层灰尘，导致我们的 光线转向角度传感器在正常接收数据的时候信号不可靠，造成了 esp 等多个故障灯点亮。 我们这个转向柱模块的总称，他是安装在这个转向柱上面的。拆这个部件的话，需要拆我们主驾驶的这个安全 气囊，以及要拆我们方向盘总成才可以将这个东西拆下来。我们现在的话需要用酒精对这个转向角度传下去的这个信号盘，以及这个发光的触点进行对上面的灰尘进行一个清洗，就可以解决这个问题。 爱车爱技术，关注宝鸡小徐，带你修车不迷路！在宝鸡，我们一起加油！

不用跟我犟，你就告诉他不用换，我肯定能给他修好。四 s 店跟车主反复的强调说这个东西谁也修不了，必须得换总成。今天我必须当着车主的面，把四 s 店的脸给他打肿。 这是一个奔驰的转向角传感器，现在这个车呀，防侧滑的故障灯亮，检测的故障码呢，报一个转向角度传感器，出现内部故障。其实换啥换的，我今天不要钱就给他修好。问题就在这里边呢，咱们先把这个转向角传感器给他分解， 这里边也有几颗螺丝，也给他拆掉，把上面这个油丝呢也给他拿下来。我们看一下内部。在转向角传感器里边啊，有一个这个黄色的导光盘 损坏的原因，就是因为长时间呢，这里边有很多的灰尘，上面呢脏了。咱们只需要给里边的灰尘一擦就能解决问题。 看看这上边全是灰呀，特别脏。 好了，修这个毛病的步骤啊，已经是搞定了，但是还有一个最关键的步骤，我们在装的时候啊，因为上面呢他是有正式位置的，不能随便装。在这个位置呢，上面有一个正式点，还有这个位置有个正式点，我们需要把这个齿轮呢给他对好，要不装上呢，还会包故障。 行了，现在这个就是最正确的位置，这块有个正式点，这块有个正式点。装上吧，咱们给他还原。 打别人脸之前呢，先别把自己脸打着去。之前呢，咱们先试好。行了，刚才我拿电脑检测呀，没有故障码，一切正常。这活呢搞定了，咱们现在去四 s 店当着他面装车，我看他脸疼不疼，嗯。

我听说插边是流量的密码，那么插奔驰的导光盘就是捡钱的密码。这是一台老款的奔驰，现在这个车的故障现象啊，仪表上亮一个防侧滑的故障灯。我刚才呀拿这个电脑检测检测的故障码呢，报一个转向角传感器，出现内部故障， 转向角传感器坏了，换一个转向角传感器也挺贵。其实里边的毛病不大，我今天呢就用祖传的手法呢给他修好好了东西拆了走。车主刚才跟我说呀，他这个车子赔钱，想换的话还买不着，说这个车呢是 mg 的，我也不知道到底啥叫 amg。 那我这回修好的话，我得管他多要点啊。开修 拆这个转向角传感器啊，这块有两个螺丝，给他拆掉好了，上面这个电脑就是这个车的转向角度传感器就是这个， 把上面这个油丝给拆掉， 拆了上面有两个卡扣，给他拆掉好，左下角传感器已经拿下来了。 好了，现在有很多车转向角传感器故障率非常的高，损坏的原因呢就是因为这个导光盆脏了，咱们给他擦一下解决问题。但是这个车呀，刚才我又发现了一个别的问题， 这上面呢有一个识别位置的，这个勾上面应该有个勾，这个勾折了这个勾啊，咱也给他换了，要不呢？好不了，我们对比一下，正常这个针上面应该有一个这个勾，这个旧的上面没有了，咱们把新的呢给他安上 好了，把插好这个导光盘呢，再给他装回去，装的时候我们看一下，这里边呢是有位置的，我们需要把这个勾呢给他留到中间的位置。 行好， 我们平时正常修一个这个转向手传感器收八百块钱。刚才车主特意给我强调一下，他这个呢叫 amg， 而且呢我还给他换了一个勾，一会我要他一千八得了。好了，修好了，咱们装车去试一下。走，装好了咱们试一下啊。打车 好了，故障灯全灭，一切正常。咱们读下故障码。我们现在读故障码呢，没有故障，一切正常。这个呢就修好了。老铁们，你们说是他们擦边赚钱容易，还是我修车擦这些转向角传感器赚钱容易？打在评论区告诉我。

大家好，今天咱们修复一个奔驰的转向角故障码是包转向角传感器故障，还有转向角传感器移出， 然后咱们把气囊先给它拆下来，咱们拆下气囊以后把方向盘也一样给它拆下来，然后我们把转向角拆开，拆开 转向角以后我们会发现这个里边这个小塑料已经弯掉了，都能看到变形了，然后我们需要给他用凤枪折过来啊，咱们看一下已经变形了，咱们修复完 以后堵下故障，没有故障，然后打方向盘也一切正常维修搞定。喜欢的加个关注。
