cadence如何导出bom表

啊，然后第三部分呢，就是这个 boom 的 导出，这里呢就是把这个立创 eda， 然后 ad 还有 candice 都稍微大概讲一下，然后像这个立创 eda 呢，相对来讲是比较好导出的，就是它是类似一键导出了，就你在制造里面点这个物料清单 啊，然后在这里呢可以可以，就是大概看一下它提供的这个 boom 对 不对？它里面有这个名称，尾号，封装数量，订货号，就是奥丁 code。 然后经销商啊，就是你是哪个厂家生产的？ 比如说是三星啊啊，风华呀啊，然后呢这里是供应商，这里都这里其实都是立创商城，然后还有一个供应商编号，然后最后呢是这个价格，然后你检查完之后呢，你就直接导出就可以了 啊，然后第二个我们看一下 a d 是 怎么导出的？ a d 呢？是在这个报告里面有一个 builds of material 啊，就是 boom 啊，然后你检查一下呢，就可以导出了。然后最后呢我们来讲一下这个 canvas 怎么导出啊？因为 canvas 它的功能相对来讲比较多，然后可能有一些也比较复杂， 所以说我们可能要多花点时间来讲一下，因为，而且因为醒宫平常是用的 canvas， 所以 说呢里面还是有一些小技巧，或者说踩过一些坑啊，也可以给大家简单的说一下， candice 里导出呢，就是在这个 tools 工具里面啊，然后选这个 views of material 就 可以了。然后这个里面有哪些选项呢？就是比如说这个 scope， scope 是 指范围，就是说我可以导出啊，这个是 entire design 啊，就是我把我整个原理图的设计 啊，所有的起减 boom 都导出第二个呢，是这个啊， selection 就是 我只导出我选中的这几页原理图啊，这样也是可以的 啊，然后这个 mod 这里，这个 mod 这里呢，其实是有两个选项，就是你是导出这个 instance， 还是导出这个 occurrence， 这个其实是有点区别的啊，这个相对来讲比较复杂，如果说你，如果说你只是刚开始用 canis， 你 可以不太用关注这部分内容 啊，醒宫也是简单的讲一下啊，如果说你在用 canvas 设计原理图的时候呢，用了这种层次式的，就是 top down 啊，就是这种 top down 格式的原理图，而且呢，你附用了这个模块 block 啊，这个时候呢， occurrence 就 会多于 instance， 你 可以认为呢，这个 instance 呢就是模板 啊，然后这个 occurrence 呢，就是你如果说调用了多次模板，它就会产生多个气件啊，所以说呢啊，大多数情况下呢，我们建议是选这个 occurrence， 因为如果你选这个 instance， 就是 你选模板的话呢，它可能只导出模板的那一个气件，然后其他附用的模板的气件呢，就漏掉了。我们来举个例子 啊，比如说这个原理图，我们中间是一个 i p g a 啊，就是主控芯片，然后这里呢有一个 r t l 八幺幺，就是千兆网的模块， 然后这个图呢，就是 top down 格式的图啊，然后就是我们所有的模块都是一个 block 啊，然后假设说我们要附用这个 rtr 八二幺幺，就比如说我一个 fpc 上面要挂四个网口啊，我要用四个 rtr 八二幺幺，那么我们假设这个 block 是 第一个啊，然后比如说我这里再放一个 rtr 八二幺幺 啊，然后呢对于这个，然后对于 rtr 八二幺幺这个模块来讲呢啊，这边就是第一个模块， 然后这边是第二个模块，这边呢是第三个模块，然后这边是第四个模块啊，我所有的信号线啊，假设也都连上了，然后这个时候，如果说我们导出的时候选了这个 啊， use instance， 那 它导出的这个 rtr 八二幺幺呢？可能它只导出一个八二幺幺，如果说我们选择这个 occurrence 呢，它就会把四个模块都导出来，就是说它会把它导出四次，那肯定因为我们复用了四次嘛，所以说呢，肯定选 occurrence 是 对的啊，就是说你如果用 instance 可能会漏气件 啊，包括说我们在 a note， 就是 说我们在重命名的时候也是啊，这里面也是有这个 occurrence 和 instance 的 选择，一般呢，如果对于 top down 附用呢，我们也是建议选这个 occurrence， 然后像 hide 这一项呢啊，就是它的这个输出 boom 的 时候，它的表头内容，我们一般是建议增加这个 foot print， 就是 封装信息啊，用来检查。还有这个 mpn， 这个就是厂家的这个编号 啊，相当于是制造业的编号啊，也也是便于我们检查的啊。然后第四个呢，我们来简单的讲一下这个遍体 boom 啊，就是这个 variant boom， 这个也是 candice 里一个功能，就是如果说就是说我同一份原理图，我可以输出多个版本不同的 boom 啊，我们来举一个例子啊，为什么需要这个功能？假设说下面是一个八口的 啊，交换机的这样一个实物图啊，我们可以看到它上面其实是有这个八个网口座子的啊，就是这个 a、 b、 c、 d 啊，这是四个，然后 e、 f、 g、 h 啊，这是后四个。那么假设我们要做两款产品，就是都用这个 pcb， 因为我们知道 pcb 是 做的越多越便宜嘛，所以说呢，我尽可能附用同一块 pcb 啊，这样也节约时间啊，然后比如说我有一款产品，我是只用这个 a、 b、 c、 d 这四个座子的，然后呢，我有第二款产品，是要用八个座子， 这个时候呢，我们就要做两个 boom 版本啊，就是我 pcb 啊，是只有一种 boom 是 有两个，所以说呢，我通过不同 boom 生产出来这个 pcba 啊，这个电路板，它也是有两种，然后对应两种产品啊，这个就是制作这种变体 boom 的 一个意义。那我一般怎样来做这种变体 boom 呢？有两个方法。第一个方法呢，就是你直接手动去修改， 比如说我的 boom 已经导出了，然后我就手工去这个表格里面把后四个 boom 已经导出了。第二个呢，就是把这个数量， 比如说我原来是八个啊，我要改成四个，但是这种方法呢，就是你只能做一些简单的改动啊，如果说有一些，比如说你这个网口座子，他可能还涉及到一些电阻、电容啊，发光二极管之类的，让你改起来可能会比较复杂的，而且也容易改错，而且呢也不便于检查。 所以说呢，对于一些相对来讲稍微复杂一点的这个变体 boom 的 话呢啊，可以直接在这个 canvas 里面来做，就是它有这个 varintboom 的 功能，相对来讲呢会稍微复杂一点，但是这种操作方法呢，是比较便于检查的 啊。那我们来看一下这个 variant boom 功能在这个 canvas 里面是怎么做的，就是我们在这个 cs 模式里面打开这个 part manager 啊，然后呢在这个 group 里面呢，新建三个组，这个组的名字都是你可以自己设置的啊，比如说我们这里建了三个组，第一个 nc 组呢，就是我所有的 boom 版本都不上键 啊，就比如说我自己啊，在研发的过程中用的一些调试的电路，那我批量生产的时候，这些电路都不用焊了，所以说呢，我这些就都丢到这个 nc 组里去，然后呢把它们都设成这个 set s not present 啊，就是前气垫前面打一个叉啊，然后像这种呢，就是表示不贴片了。 然后第二个组就是 public 组啊，就是所有的 boom 版本都上键，比如说我的这个啊，比如说我交换机的这个 switch 主芯片啊，或者说比如说我单板上的电源，我所有的 boom 版本都要有这个器件啊，那我就把它放到这个 public 组啊，就是它所有的版本都会把这个器件贴贴片上去。 然后最后一个 group 呢，比较关键的，比如说我这里新建了一个 aj 四五的这个 group， 就是 我不同版本啊，上键不一样啊，然后呢我就在这个 group 里呢新建不同的这个 sub 子分组啊，然后每个子分组里面呢啊，设置不同的这个啊上键选项， 比如说我在一个 a、 b、 c， d 的 子分组里呢啊，设置我前四个啊，座子是贴片的，后四个座子我是插掉的不贴片的啊，然后呢这样就是一个四个网口的这个交换机版本了， 然后下面呢，我们就在这个 boom variant 里面新建我们的这个 boom 名字啊，然后把这个 n c 啊， public 和这个 s j 四五里面的这个子分组啊，一一拉进去就可以了。比如说我这里新建了三个版本，第一个呢是有这个 啊，第一个呢是有这个前四个座子啊，第二个呢是只有后四个座子，然后第三个版本呢是八个座子都贴片啊，然后这样呢就形成了三个变体 boom 版本 啊，然后像这个变体 boom 呢，它是要在这个 part manager 这个浏览状态下呢，在这个 cs build of material， 然后这个 standard 这里导出，然后它在这个里面选项呢就有一个 variance， 然后你就可以导出你刚才配置的那个变体 boom 版本 啊，然后我们在设置了这个变体 boom 之后怎么检查呢？就有的时候我们想确认一下我们设置的这个不贴片的器件对不对？然后在 candace 的 这个原理图里面呢，它是可以检查的，就是在这个 view 里面啊，它有一个啊 variant view mode， 就是 我可以以这个变体 boom 的 形式来查看我的原理图， 然后我选择了我的这个变体部分版本之后呢，我们就可以看到啊，比如说这里显文是以这个电容不上键为例的啊，我们可以看到呢，这个 c 一 到 c 九啊，这九个电容都是正常贴片的， 然后 c 十到 c 十五啊，在我那个部分版本里面，它是不贴片的，我在正常的原理图设计里面呢，他们是有这个溶脂参数的，但是呢，在这个变体部分版本里呢，它首先它显示的都是这种灰色的啊，不是这种黑色的实体了，然后呢，它的参数也都被隐藏了，显示为 do not stuff， 就是 不贴片， 这样我们就可以看出来我们设置的这个变体泵版本对不对？然后最后呢，就帮佳立创做一个宣传嘛，就是佳立创的 smt 啊，贴片服务啊，相信很多朋友也都在佳立创生产过 pcb 啊，但是不一定在佳立创做过 smt 贴片啊，比如说像下面这些图，都是在佳立创贴片的朋友晒的一些单啊，可以看到， 比如说像这个 bga 封装的主芯片啊，包括像 emmc 芯片之类的啊，还有一些连接器啊之类，其实它这个贴片的质量都是 都是比较高的。然后醒工也是在这个家业创做 pcb 啊，做贴片其实也做过次数也是比较多的，包括比如说像一些 bj 封装的啊，它可以做这个 s 光的检查，对吧？可以看一下你的这个焊接质量好不好。然后像现在呢，它这个贴片提供了很多服务，比如说像常规的服务 啊，这个 d f m 检查，比如说检查你的这个焊件一角方向对不对，对吧？或者说你的这个贴片和插件距离啊，间距够不够啊之类的。

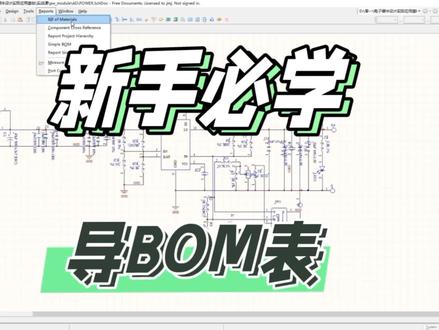

我们从原理图导出泵表，我们点击菜单里面的 report， 再点击 view of 泵表的这个选项，接着呢会弹出一个对话框，然后在这个对话框的左边呢，我们要选择这个 上面这个列号，他是按照哪一个列号来进行分列，我们的描述或者是封装，我们可以再拖一个，在这下面的选项中随便拖另外一个，比如说你要用数值去分列的话，可以直接 单击这个 will， 然后用左键长按住不放，往上面一拉，拉到上面对话框，再 释放左键，他就会根据数值去分类，大家看一下，这里不有，我们把点勾，他就显示了啊，这个泵表里面的 数值，我们也可以把打勾去掉的话，就是隐藏掉，然后接下来我们看一下，就是这个列号的，有一些 类别的话是不需要的，比如说像这个 library library， 我们一般都不关注的，我们可以把它取消掉，这个呢在下面的左下方的这个对话框里面，可以 把打勾的地方去掉，相应的类别就会去掉。我们这里把 library 的点掉啊， library library 的标识去掉啊， 你就不显示了。接下来这个描述栏也是空的，我们把描述栏也去掉，那我们找到这个 discreen 审，把它去掉，把勾去掉，这样就可以了。那我们关键的几个地方，泵表需要的是位号， 数值，还有封装，还有数量这四个要素，达到了就可以了。接下来我们在导出的这个选项里面呢，要选择导出的文件格式，我们选择一色的表格啊，输出， 点击 microsoft excel workship 的这个选项，接着我们就可以点击这个菜单输出， 选择路径，选择目前要导出的路径，我们就选择在这个设计目录下面，然后保存 power 这 excel 表格，然后点保存 啊，保存， ok， 然后最后再点击啊， ok， 好，我们到路径下面 a d 的路径下面看一下 啊，刚才导出的这个 excel 的表格就在这里了，那我们双击打开 啊，这个提示你不要理他，点四就可以了啊，这样就把那个泵表导导出了，然后我们看一下啊，这里 现在目前的话不是所有原件都有封装，所以我们要一个一个啊，把这个窗口缩小，然后把 ad 也缩小，然后我们对照着这个 excel 的表格，我们进行一个一个修改所要的封装，这个大家下去的话，按照之前的范例自己把所有封装都修改完成之后呢，再去更新到 pcb 就可以了。

先演示一下导出 bum 清单的流程，点击连接 s w， 读取一下属性值， 选择明细表，导出明细表，按默认方案导出。导出后直接打开，我们看到代号和名称两列没有导出值， 而工具箱的 boom 里这两列是有值的，这就是因为工具箱内的属性名和 excel 里的名不对应导致的。可以通过配置 boom 模板实现想要的结果。 查看下模板文件所在路径，打开模板文件，找到公式。名称管理器编辑代号，使其名称保持和帮工具内的属性 图号一致，这里就是把代号改为图号，然后修改引用位置，就是告诉插件这一列数据放在哪里。同理，修改名称， 关闭名称管理器，记得保存模板文件。配置模板里，选择一下刚才修改好的模板文件， 再次导出，看下结果。现在这两列就是我们想要的结果了。配置帮模板的教程就到这里了，新建帮模板也是一样的道理，有什么疑问就再联系我吧，谢谢观看！

公共博士分享知识，今天教大家如何一键生成带有缩列图的 boom 表， 我们看这样的一个 boom 清单呢，它有缩列图，看起来非常的清晰直观，然后后边所有的文件名啊， 呃，数量啊，材质啊等等都是按照这个呃三维模型直接生成的。那我们以这个回形车这里边的这个导轮为例啊，这是一个三维模型， 我们来看啊这样的一个，呃，这个三维模型，我们怎么快速的导出带有缩列图的 boom 表啊？点击我们这个加立创的这个插件，里边有个超级 boom， 点开之后呢，找到第一项读取全部组件啊，点击是 这样的话，瞬间一步就把所有的这个缩列图啊对应的一些信息都呃导出来了，我们点击导出表格，然后点击试 啊，这个我已经导出一次了，所以说就已经没没办法再导出了，然后我们就可以呃在桌面看到这样的一个带有缩列图的蚌表， 那通过以上操作呢，我们可以快速的在没有装配体这个零件图的一个基础上，就快速导出目标， 可以让采购人员快速的帮我们去呃买到非常标准，没有差异化的这样的一个物料。呃，这个插件是非常方便的，大家学会了吗？

接下来我们从原理图导出泵表，我们点击菜单里面的 report， 再点击 view of 泵表的这个选项， 接着呢会弹出一个对话框，然后在这个对话框的左边呢，我们要选择这个上面这个列号， 他是按照哪一个列号来进行分列，我们的描述或者是封装，我们可以再拖一个，在这下面的选项中随便拖另外一个，比如说你要用数值去分列的话，可以直接单击这个 will， 然后用左键长按住不放，往上面一拉，拉到上面对话框， 再释放左键，他就会根据数值去分类，大家看一下这里 vivo 我们把点勾，他就显示了啊，这个泵表里面的 数值，我们也可以把打勾去掉的话，就是隐藏掉，然后接下来我们看一下，就是这个列号的，有一些 类别的话是不需要的，比如说像这个 library library 我们一般都不关注的，我们可以把它取消掉，这个呢在下面的左下方的这个对话框里面，可以 把打勾的地方去掉，相应的类别就会去掉。我们这里把 library 的点掉啊， library library 的标识 去掉啊，这里就不显示了，接下来这个描述栏也是空的，我们把描述栏也去掉，那我们找到这个 discreen 审，把它去掉，把勾去掉，这样就可以了。那我们关键的几个地方，泵表需要的是位号， 数值，还有封装还有数量这四个要素，达到了就可以了。接下来我们在导出的这个选项里面呢，要选择导出的文件格式，我们选择一色的表格啊，输出， 点击 microsoft excel work shift 这个选项，接着我们就可以点击这个菜单输 出，选择路径，选择目前要导出的路径，我们就选择在这个设计目录下面，然后保存 power 的 excel 表格，然后点保存 啊，保存 ok， 然后最后再点击啊， ok 啊，我们到路径下面 a d 的路径下面看一下 啊，刚才导出的这个 excel 的表格就在这里了，那我们双击打开 啊，这个提示你不要理他，点四就可以了啊，这样就把那个泵表导导出了，然后我们看一下啊，这里 现在目前的话不是所有原件都有封装，所以我们要一个一个啊，把这个窗口缩小，然后把 ad 也缩小，然后我们对照着这个 excel 的表格，我们进行一个一个修改所要的封装，这个大家下去的话，按照之前的范例自己把所有封装都修改完成之后呢，再去更新到 p c p 就可以了。

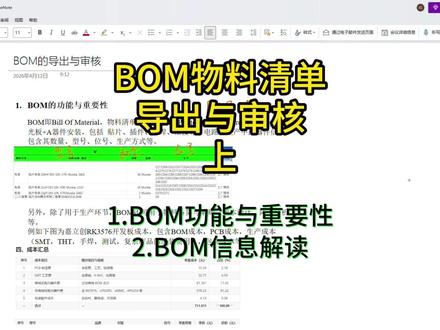

亲爱的朋友们大家好，这里是醒宫硬件，今天呢给大家讲一下这个 boom 的 导出与审核，其实像导出和整理 boom 啊，也是硬件工程师日常的一个算是比较重要的工作了啊，然后 boom 对 于我们这个电路板的生产啊，它的重要性也是很高的，可以说是仅次于 pcb 啊，所以说呢，我们今天就来讲一下这个啊，像 boom 的 功能呀， boom 怎么导出啊，怎么审核，以及应用过程中的一些小技巧吧。首先呢，我们来看一下这个 boom 的 功能和重要性， 什么是 boom 呢？ boom 其实是一个英文缩写，就是 bill of material， 就是 物料清单。然后我们在生产的过程中呢，经常会说 pcb 和 pcba 啊，那我们就要做一个区分，什么是 pcb， 什么是 pcba 啊？ pcb 呢，就是指这个我打样出来的那个电路板的光板啊，就是上面没有气件。然后这个 a 呢，就是指我们用包括像贴片啊，插件啊，手焊，压接等等方式，把这个气件，把这些气件都安装上去啊，一般就是说我们都是焊接上去的， 所以说呢，这个 pcb 光板，再加上上面所有的砌件啊，这个呢，我们就管它叫 pcba， 我 所以说我们想要获得这个 pcba 啊，我们的这个电路板呢啊，我们就必须要有一个物料清单啊，就是我们要有这个 boom 啊，就是说我们在这个 pcb 上贴什么砌件啊，把它贴到什么位置 啊，然后它的尾号是什么，要贴几个啊，具体是什么型号，什么订货号，所以说呢，这个就是我们要整理出来的这个 boom 啊，这个 boom 呢里面信息啊，比如说可以看下面这张图，比如说这个 boom 的 表格里有哪些信息呢？比如说这列呢是它的型号，比如说你的贴片电容，一百纳法五十伏零四零二啊，这就是它的型号 啊，当然你也可以写订货号，就比如说哪个厂家的它有一串字母数字，那个是厂家的订货号，其实那个会更精确一些。然后呢就是数量，比如说我这个电容用了三十个啊，用了十六个啊，然后呢就是它的位号，比如说它贴到这个 pcb 的 哪个位置上，比如说是 c 十七、 c 三零九 啊，这个位号呢，其实是给我们后面的检修啊，调试以及这个生产的过程中啊，它的这个贴片期间位号呢，都是有一个坐标表的啊，就是这个位号和那个坐标一一对应起来。 还有呢就是有的时候我们也要把这个生产的方式啊标注上去，就比如说我这个器械是插件的还是贴片的，还是啊必须要手焊，或者说是用压接的方式啊，用组装的方式等等啊，这些我们都尽可能的标注到泵不上去，一般呢是按照这个生产厂家，或者说按照你室内的这种标准来做。 然后另外除了用于这个生产环节， boom 还有什么功能呢？就是我整理出 boom 之后，我就知道我这一个电路板要用哪些型号的器械啊？然后要用多少个？那么比如说我后续啊，有一些固定的出货量，那我就要对物料进行一个备货和采购，那我就可以根据这个 boom 啊 来进行计算，比如说我要是备料一千套，一万套，那我要采购多少，对吧？那都是根据这个 boom 来算的。还有呢就是比如说做一个成本统计，或者说降本分析，我们可以分析一下我们这个电路板啊，我们的 pcba 里面哪一部分占的成本比较多 啊？就比如说我是主芯片占的比较多啊，或者说我的内存占的比较多，或者有的时候我们用了一些就是封装啊，或者融资不太合适的这个电容之类的，那我们在这方面能不能想想办法降低一下成本，对吧？这种尤其是在消费电子类，他的出货量非常大的情况下， 而且就是说对成本非常敏感的这种设计，一定要考虑这个后续的通过 boom 来降本的这种形式啊。比如说下面呢，就是家里创一个新的开发版，就是泰山派那个 r k 三五七六啊，然后它里面呢就给了一个 boom 成本啊， 暂且不说它给的这个成本是它采购的价格还是它对外出售的价格啊，但是大家可以看一下，它这个成本里面是包含了这个 p c b 的 费用啊， sm t 的 费用， sm t 可以 认为是 啊，就是不包括器械，只是说我进行贴片的时候，这个工艺的成本啊，包括像一些后续的检查之类的啊，它也会分摊成一个成本啊，然后中间这两列啊，这个器械的费用，加上 pcb 的 费用，我们一般就认为是我们的纯 boom 成本啊， 这里面包括 pcb 的 光板，包括我们常用的电阻电容啊，主芯片之类的啊，这些都是 boom 成本。然后最后呢还有一个包装配件成本，就是比如说啊，我们要提供一个包装盒啊，一个静电袋啊，一个质保卡之类的， 这些这些材料，或者说我打包的一个过程，其实他都会产生一定的成本，他的这个成本其实计算的还是比较粗略的，如果说我们在公司里面正规的来做这些降本的话呢，你可以拆分的更细一些，这样的话呢，你降本就更有方向性， 比如说这里面是它的那个 r k 三五七六和那个 d d r l p d d r 五以及其他一些主要硬件的这个成本。所以说呢，我们就可以看到在这个生产过程中呢， boom 的 准确性是很重要的，可以说是仅次于 pcb 啊，为什么这样说呢？因为 pcb 做错了是不能返工的啊，如果说你 boom 做错了，至少你还有返工的机会 啊。然后如果说你 boom 做错了，可能会有什么问题呢？就比如说啊，你贴错了主芯片了啊，贴错了 ddr 了啊，然后像现在尤其是 ddr 涨的很多啊，然后啊，你如果说把 ddr 拆下来，然后再重新贴呢，你造成的经济损失肯定会比较大。还有就是时间成本， 比如说你是在调试阶段啊，然后比如说你可能就做了五块或者十块板子，然后啊，你 boom 做错了，你自己去手焊一下，其实也是挺费时间的，你你改几块板子，可能半天一天就过去了 啊。然后如果说你的产品已经到了量产阶段，比如说你在做一些啊，物料替换，国产化替代，或者说我在做降本操作的时候啊，我批量生产的时候 boom 搞错了啊，然后要返工，那其实呢它就会产生比较大的一个 啊经济成本，你让产线或者加工厂去批量的返工，它其实都要花钱的，对吧？还有呢就是说你返工需要多长时间，它其实是有时间成本的，然后就包括在大公司里面，比如说你的啊 boom 做错了，那你要做一个 e c n 啊，这样一个变更流程，对吧？ 然后这个流程呢，它其实电子流也会产生一定的成本，而且可能对你的考核产生一些不利的影响，所以说大家在做 boom 的 时候呢，尽可能还是要仔细一些，就多检查一下，尤其是有一些关键点，我们到后面的 boom 的 审核里面会提到。 然后第二部分呢，我们来说一下 boom 里面有哪些关键信息啊？首先呢就是啊位号，这个是必须要有的，就比如说我的， 就比如说我主芯片啊，我们一般说是 u 一 u 二，对吧？我的电容比如说 c 一 c 二，我的电阻，比如说 r 一 r 二，还有一些什么二极管啊，三极管之类，一般是有专用的命名规则的，所以说我们位号这一栏是必须要有的。 像这个表，它是一个什么表格呢？它是一个贴片的坐标文件啊，我们可以看到呢啊，第一列呢，其实就是器件的位号啊，第二列和第三列呢，是它的坐标啊，就是它的 x 坐标和位和 y 坐标，就是它在 pcb 的 哪个位置，然后这一列呢，是它的这个器件是在 top 面，就是在正面还是 bottom 面，就是在背面， 然后最后呢是它的旋转角度，所以说呢，我们看了这个坐标文件之后呢，就可以知道啊，在贴片的过程中呢，这个贴片机呢，是要通过这个坐标以及这个器件的位号啊，来识别和摆放的啊，所以说呢，我们 boom 里面啊，也要把这个位号来作对。 然后第二个呢就是数量啊，就是说我同一个器件在贴片的时候用了多少个，比如说我们有一些一百个上百个这类，而且呢它必须要和位号一一对应 啊，就比如说我有十个位号，那我的数量就应该是十啊，如果说你这两个对不起来，那你肯定是在这个导出的过程中或者哪里搞错了，然后像这个封装和砌件参数呢，这个属于非必需的啊，就是你人工检查的时候可以大概看一下，看起来更快一些，必须要有的是什么是型号， 这里呢其实是建议用两种方式，第一种呢就是你用厂家的这个订货号，比如说我们可以看一下下面啊，像这个芯片呢，其实它是 t p s 六幺幺六五啊，它是 ti 的 一个 led 横流驱动芯片，但是呢它订货号是有四个， 然后这个订货号表示了它哪些区别呢？第一个就是封装啊，它有这个 s o t 二三杠五封装的，有这个 w s o n 封装的，它是两种封装。第二个呢是它的这个包装不一样，它有这种两百五十片啊，一个卷带封装的，也有这种三千片一个卷带封装的，所以说呢，就由于这个封装和包装形式产生了四个订货号 啊，这四个订货号可以看到前面数字是一样的，是不一样的，这一串数字加字母就是它的订货号嘛 啊，所以说像这个我们是一定要确认好的，这个其实是比它的这个型号更具体，而且它是单一的啊，就是我们平常说一个型号，比如说我们说这个啊，开关、电源、 tps 五四五六零，它其实可能是有几种封装啊，几种这个包装啊，几个温度等级之类的，是不太精确的。 那我们如果说订货号，这个就是一一对应的，一个订货号，就只有对应一种物料，这个是绝对不会搞错的啊，这个是第一种方法，第二种方法如果是比较大的公司，你自己有供应链，对于这种情况呢，一般公司会给每一个物料啊，他会单独的设置一个编号，就是纯一串数字之类的， 然后呢你就把这个数字填进去就好了啊，这个也是一一对应的，相当于是你私内就是相当于是你公司内部单独给旗舰做了一个编号。 然后还有呢就是这个焊接形式，这个建议大家在整理泵泵的时候呢，如果有要求啊，也要核对一下啊，我们大多数气件呢，都是要贴片的啊，就是要过回流炉，这个相对来讲就是效率最高，成本最低的。然后其次呢 啊，就是这个插件，就是一些功率比较大的气件，或者比较老的气件啊，他可能是那种直插引脚啊，这种呢就是要过波峰焊或者过手焊之类的，这种相对来讲效率就会低一点，成本也会高一点 啊，然后有一些器械，比如说它周围啊，这种焊接空间非常小啊，期间特别密集，然后它就有可能要求你用手焊啊，或者说是一些柔性安装啊，机器没法自动化完成，这个时候呢，就要用到手焊了啊，可能你也要标注上去，像手焊的成本就更高了啊。然后还有呢，就是 boom 里面有的时候你要写一些其他特殊要求， 比如说你的板子上有一颗 flash 啊，比如说用来存你的这个产品的程序啊，我们大多数这个 flash 如果是批量生产的，都是离线烧炉。 就是啊，我在贴片之前啊，通过一些特殊的烧录器把这个 flash 的 程序烧录好，而不是说我们自己，比如说做了一个啊，小的开发板，电路板之类的，然后我，是啊，我是都焊接好之后，然后啊接上电脑啊，比如说打开 q， 然后去烧录程序啊，不是这种形式 啊，大批量生产基本都是离线烧录，如果说你要离线烧录 flash， 那 你有的时候要在 boom 里面备注出来，否则厂家可能没烧就给你把 flash 贴上去了啊，那后续就会有问题了。 还有就是说有一些气垫，它可能啊，比如说需要烘烤啊，就是这个气垫，它可能，比如说容易受潮呀，容易分层，可能你一进这个贴片炉啊，它温度一高，它里面这个水蒸气呢，可能就比如说气垫直接这个封装就炸开了啊，或者说我有一些 pcb 啊，有一些 fpc， 它可能就分层了 啊，所以说呢，有一些期间，如果说你提前要烘烤啊，或者说比如说你过路温度有有一些很特殊的要求，那这些呢，你都可以在这个泵里面备注出来啊。然后最后呢，就是帮佳立创做一个宣传嘛，现在很多朋友都在佳立创做过 pcb 打样， 然后像现在呢，佳立创是可以做最高啊六十四层的这个 pcb 打样啊，无论是打样的速度还是质量其实都是比较高的， 尤其呢最近佳丽创刚上线了这个 h d i 啊，就是这个高密度互联板啊，然后呢可以做这个毛脉孔啊，就是一到三阶的这个毛脉孔，而且呢最小的孔径呢，可以到达零点零七五毫米，就是三个密耳的啊，这种毛脉孔啊，还有这个微孔的这个孔径啊，所以说呢，对于这个板子的密度提升还是比较大的。 然后如果说大家是做这种啊，多层的这种工艺啊，或者说是啊这种砌件啊，布线密度比较高呢啊，或者说对信号质量要求比较高，可以尝试一下这个家乐创的 h d i 版的这个打样的服务。

什么？你是说你刚进公司，老板喊你出泡沫，你连什么是标准件，什么是自制件，什么是基本的型号都搞不清楚，那你怎么胜任工作呢？没事，我们今天一个视频搞清楚， 有些朋友会说，完全就没见过报表长什么样子，自己给大家准备了一整套实际落地项目的一个报表清单和报表的相关模板，可以直接六六六拿去学习一下。那么正常来讲，我们去做一个项目的时候，上面所有的一个工件啊，都是怎么样的？这个是模型，这个模型要实际到现场进行一个生产落地，进行一个组装的， 那么组装我们就需要怎么样？我们就要去下发一个物料清单，告诉采购我需要采购哪些东西，告诉加工我需要加工哪些部件， 这个东西是什么？这个东西我们说的一个泵表，那么泵表正常来讲它是分成两种的，一种叫做什么？一种叫做标准件，一种叫做自制件。当然这个东西如果细分一点也可以分成什么呢？分成标准件、外购件、自制件和外斜件，有些呢，自制件也会叫做什么？也会叫成加工件， 不过万变不离其中。呃，其中这两项都是说的什么，都是说你不要自己去详细的做图纸，做加工可以直接从外面，从供应商手上采购的 后面这两种，或者叫这个叫什么？这个叫做你要出图纸，你要去正常的经过那种车呀、洗呀、爆啊、膜啊，把它从原配料加工成我们所需要的一个具体形状的，就叫什么，就叫做加工件了。 那么也就是说正常工作中的一个报表可以看到啊，至少是要分成两种的，一种叫什么？一种叫做呃加工，当然了，根据你的一个实际公司的不同，你实际做的项目的不同啊，这样的一个加工件， 他会有很多个组装体啊，这个就看你的公司了，你公司如果要求高点情况下呢，他会分成很多种这样的一个装备类别， 根据不同的装备类别，不同的模块来去做什么，来去做不同的一个表格，那么这样的表格可以看到啊，首先图纸和编码，还有我们的一个名称，还有材料规格版本，这个版本什么意思呢？呃，就说你这个弓箭有没有进行过修改， 可能因为所有正常来讲啊，所有的项目不是说一次性就落地到位了，那么一次性落地到 位的情况下呢，我们就会怎么样？就会给他做一些更改组建。比如说这个版啊，我刚开始的设计可能是做五个厚的，后面我到现场我发现五个厚不够，我要改成八个厚了，或者刚开始的设计呢，这里没有这样的一个 r 角，后面呢我要把它改成什么呢？改成这样的 r 角方便加工，或者是方便我现场的装配， 那么这时候你的报表上就会根据这些来做什么来做一个修改。那么这就我们说的什么版本，一号版本，二号版本，三号版本啊，我们的 a 零、 a 一 二 a 三， 然后呢后面再加上我们的一个实际说明，以及每台整机的一个对应的数量，就什么说的报表，那这个报表到底要怎么出呢？正常来说啊，做这样的设计你是不需要一个一个去填的啊？为什么呢？一个一个去填就很麻烦， 你做这个设计的时候，你一台机你可能两三百个零件啊，你一个产线那么七八百个，上千个，上万个零件，你一个一个要去填的话呢？你做这个鲍姆的话， 你做出来你都怎么样呢？你要去搞那么十天半个月了啊，一般来说做鲍姆呢，差不多一两天就给他做出来了，怎么回事呢？这个就需要你去套一个模板，叫做什么叫做材料模板，那么作为我们的接功能来讲，用软件来说这里有什么？左上角这里有个插入，直接插入，然后插入一个表格， 插入表格这有什么？有个材料明细表了，那么材料明细表的一个实际模板呢？自己自己去找相关的一个公司要，然后呢把这个材料明细表类型选到仅限顶层或者仅限零件，一般来讲是仅限零件，为什么呢？ 仅限顶层他就是相当于把那些你做的一些子装备体啊，以这种，比如说这个叫做横移模块，这个叫做顶升模块，这个叫做呃，饲料模块，把这些模块的一个命名给他盖进去了，就我们说的什么这个支撑组建啊，电池搬运啊，这个就我们说的一个仅限顶层， 那么正常来讲你要什么？调到仅限零件，然后点击一个勾选，点击勾选以后点击确定，那么确定完成后，可以看到它生成出这么密密麻麻一串的一个表格，对不对？ 这个表格如果你公司的模板他是做的比较合理的情况下啊，那么一般来讲就直接点击右键，点击右键以后呢，然后把这个东西导出什么，或者是另存为我们的一个什么，另存为我们的一个 excel 表的一个形式啊，就能完成我们的报表的输出了。然后再怎么样呢？你再去调一下它的格式啊，调一下，呃，它的基本样式就可以了， 但是要注意啊，用这个方式是比较正确，是比较轻松的。前提是有两点，第一个，这个零件的名称，零件号和我们的数量，你刚开始做设计的时候，你要对齐。第二个是什么呢？第二个你这个模板要设置的比较好啊，设置比较正规。那么这个模板呢，有一些公司或者是大部分 正常来讲呢，公司都会直接提供给你的。呃，有些小公司呢，会让你自己带，因为小公司他的一个规则没那么完善啊，这个东西在做大项目的时候呢，是比较好的一种习惯啊，如果你要怎么样呢？你还要这么 一个一个去填啊，一个一个去改的情况下，那你这个几百个零件，你你，你，对吧？你这个择偶报目表就要搞一个星期，搞半个月了。好，那么以上就是给大家带来的关于这种报目啊，到底怎么去出的一个具体的方式介绍啊，谢谢大家。

大家好，这是白云教育，我们这一刻呢给大家讲解一下 id 软件如何输出正棒表单呢？就在我们的一个 bgb 软件里面，怎么去输出正棒表单？ ok， 那么我们这一刻就给大家讲解一下这个方法。好，首先打开这个拼接 b 是吧？那么我们在哪里抽出了呢？在这个 top 下面呢，你可以看到这有个 red pose， 那以及这里呢？有 quick reports 是吧？啊？ reports 和 quick reports 呢？它的一个区别是什么呢？就这个，可能下面那个会比上面那个。呃， 其他的一个操作方法都是一样的，只不过显示也显示不一样，你可以看到这个 qq 的 poss 呢，你点击他就直接就啊 是一个形式给你看到。假如说我要输出这个呃报表单的话，你可以看到他的一个形式，就是这样的。啊，这样的一个形式，那你可以看到下面的那个呢， 就会更加的一个全面一点。呃，可能是你的，你可以看到这里面就会更加全面一点，他会把一些呃 reference， 然后期间 ic， 然后 quickly， quickly 就是期间一个数量也标志出来这样的一个 啊，比上面的那个好像要要多一点，是吧？啊，这个 report 呢，也是可以输出的，你点击这个，这是一个啊 ropo， 那他就直接输出了，那输出的一个情况是这样，也是一样的，但你可以看到这里面没有那个空气，是吧？就没有那个计件数量。 这个泵表呢，没有期限数量，那下面那泵表单呢？就是有这个期限数量的，把这个上面那个可以进行一个 啊，双击进行一个遗传 图，然后再点击这个 ropos， 因为看到这边就输出成功了，那我们再去啊，输出成功以后呢，你整你在这边进行一个保存一下就行了， 那保存的一个类型呢？啊？你他是保存 tst 的，但是我们可以，你假如说你保存 tst 的啊，假如说我转到桌面去，是吧？啊？我桌面去，你可以看到这边是个 tst 的，他打开的这个格式是不对的，是吧？那把它改成那个， 把改成我们的一个什么什么格式呢？就是那个夜色表格，夜色表格的格式啊，擦， l s 的一个格式，那点击确定就行了，那这时候你打开就就可以发现啊，这个表格是就导出来了，这样的话我们的一个简单 单的一个泵泵表的就导出来，你可以看到其实大家有有时候可能有很多疑惑，你可以看到这里他的一个什么呢？啊？这里有很多零四零二的，为什么他的零四零二不集中到一起呢？是吧？那其他一个原因是什么？他的一个这个 drivers 不一样， 他的一个主要是类型不一样，然后还有个什么呢？他的一个器件值不一样，他这个呃电容的一个融值不一样啊，或者是他的一个主值不一样，那他就不能到一起去，是这样的情况， 但假如说他的一个容职和组织都是一样的呢？他就会进行一个归类，全部归类到这样这样的一类的一个器件里面去，这样一个情况。好，那么我们这一刻呢，给他演示的这个 如何导入这个泵表单啊？物料清单在 bgb 里面就这么导入出去的，当在套下面这两个都可以，然后这两个呢最好是选择下面那一个，下面那一个呢 他就会有更全面的一个信息啊，这样的情况。好，那么我们这一刻呢就给他讲解到这了啊，如果大家对 pjb 设计方面感兴趣的话呢，也就我们的一个 b 在搜索白云教育啊，上面有一些两层板四层板的教学视频，大家有兴趣的话可以去看一下。好，那么我们这一刻就给大家讲解到这了，谢谢大家。

网表到底是什么？又该怎么生成呢？第一步，选中原理图工程里的 dsn 跟目录，然后执行顶部菜单命令 tos 和 create netlist， 或者也可以直接点击这个图标，调出设置对话框。 第二步，在弹出的窗口中切换到 pcb 选项卡。如果想生成第一方网表，一定要勾选 create pcb editor netlist 这个选项，这是生成网表的基础。第三步，看 netlist files 文本框，这里是网表的保存路径， 如果不手动修改，软件会自动在当前原理图目录下创建一个名为 allegro 的 文件夹，生成的网表就存放在里面。第四步，点击右侧的 set up 按钮， 如果你的原理图里添加了约束规则，但想在生成网表时暂时忽略，就勾选 ignore electrical constraints， 全部设置好后，点击确定网表文件就输出完成了。
