施耐德610怎么设置两个启动信号

大家好，今天我教大家如何调实验的 mtv 六幺零变频器的 端子启动，嗯， mobus 作为给定频率这个参数设置。首先我们按下 esc， 找到 完整设置，按下 ok 键进入，找到四点三命令与给令，按下 ok 键，然后 找到 gdp 通道。我们现在选择 modbus， 没有会 ok 键，它有选择 远程虚拟 modbuds， 远程呢，就是这个远程终端呢，就是面板启动面面的改变频率。我们先选择 modbuds， 点一下 ok 键， 然后还要参调节空置模式，要改成隔离通道， 连续走个通道，改成模拟通道啊，改成隔离通道， 然后命令切换了通道，选择通道一，然后命令通道一分分档要选 选择端子牌，这几个数就差不多了，然后摁上 esc 退出， 这就是段子启动。 mops 做通讯给定评论和多余评论的设置，然后通讯要做一下设置，找到五通讯 进入，然后这个 model 的地址呢？进入它，从一一直到二百四十七，地址呢？然后按一下 ok 键，嗯， oh should， 则地址从一一直到二百四十七，这是这是，这是通地址，我要选择一 按 ok 键，然后下一个获得率，我们选择九六零零， 然后格式呢，我们选择八个税位， o 药宴和一个停止位，就是八亿一。按下 ok 键， 这里有八 o 八零一呢，零就是七角音 d 药印， e 就是 o 药印，然后 a 呢就是无药印，然后现在退出了，可以可以做一起动了， 好，这是端子启动 mobile boss 做通讯的采用设置。

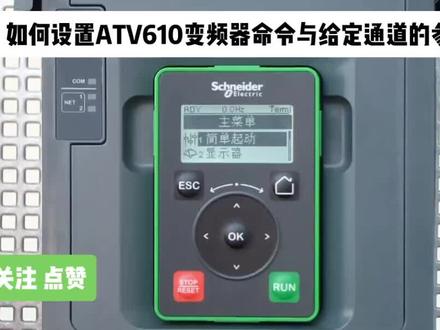

下面以 atv 六幺零用零七 n 四为例，讲解 atv 六幺零变频器命令与给定通道的设置。 atv 六幺零变频器运行的两个必要因素是命令和给定命令及启停设置，给定及频率设置。 atv 六二零变频器出厂默认设置为端子启停、 aie 端子模拟量调速。下面分别演示面板启停前面板调速以及端子启停面板调速的参数设置。 首先演示面板启停且面板调速的参数设置。进入四完整设置 四点三命令和参考值菜单， 进入控制模式，参数 包括，组合通道、隔离通道、 io 配置选择组合通道 表示命运通道，跟随给定通道选择格力通道表示独立的命运通道和给定通道。用通讯控制启停时可选择 io 配置。在此我们选择组合模式，即出场默认值。 参考频率通道一改为远程终端， 即面板给定，此时启停也跟随给定通道，即通过面板上 run 和 stop 按键，此时按绿色的 run 键可以启动变频器， 退出到主界面，在屏蔽给音质窗口下可通过导航键来调速， 按红色的 sport 键可以停止变频器。 现在演示端字启停面板调速的参数设置。进入四完整设置 四点三命令和参考值，将控制模式改为隔离通道， 参考频率通道一改为远程终端频率， meeting 通道一 改为端字牌，此时该变频器由面板来调速， 通过端子控制启停。 以上是关于 a t v 六幺零变频器命令与给您通道设置的讲解，谢谢观看。

我们刚才说了，就是可以通过我们刚才的演示启动停止啊，都是通过这个端子，比如说这个通过这个定位器，通过这个定位器和旋钮来控制，那比如说我要改成通过面板来控制，那我们这边还是这个参数，还是用的是我们先按向下输入输出，再按向下 叫命令和给定。里边我们现在用的是组合通道啊，那比如说我们更改长度要快一点，就能旋转平。你看一下我们参考评论。通道一 是 a i 一，那我们前面讲了，我们目前这个值用的是组合这个组合通道，组合通道的话就是你的启动停止和这个频率给定，他用的是同一个通道。那比如我，我这个时候我把这个值我们目我们当前这个频率给定是用端值，就 a i 一，就是端值控制，那我把它改成那个 面板，你按 ok 进去，那么你可以修改成 ar 一或者 ar 二，如果我用面板来控制启停，那就是远程中端频率，那么我就点一下 ok 就可以了。这个时候呢，我我我这个我先退出来， 再返回，再返回。好，这个时候你看给定值这个这个是原始的一个界面啊， 这原始的一个监视的一个界面，这个时候我们可以发现他这边，然后呢，也就说我们已经把它改成这个频率给定，这个频率给定通道一已经改成这个面板控制了。那这个时候呢， 那么同样呢，他的命令给定，也就是他的启动信号也是用面板，就是用这两个按键来给定了。那么这个时候我们可以试一下，我们旋转这个旋钮就没有不起作用了，你看我 把这个旋钮打在右边对不对？这个时候变频器也不会运行，就是因为他的这个命令通道已经改变了，他已经改成这个这个这个 run 这个按键才有效。我先把它返回来，回到中位，然后呢，我现在按这个 run 键按一下。 好，这个时候呢变频器就运行了。这上面显示的 run 这个指示灯一个一个是这个指示灯已经亮了，常亮已经是运行了。还有这个左上角这个液晶屏上面 run 代变变频器已经运行了，但是因为我们频率没有给定，那么所以说这个还没有转，我们按左，我们可以移动光变。比如说我给个二十赫兹， 这个时候呢，变频器 a c c 就开始加速，就开始闪烁了。这个就是相当于我这个启动停止，就通过这个面板。比如说我我停启动，通过啊， u n 来启动。频率呢，只要通过这个面板来给定，我再按下上键，他就给了三十，我们当天给定就是三十赫兹了。 这个就是相当于相，这个就相当于通过这个面板来给定启动啊，停止。前提是我们修改那个参数，把它改成面板，那如果我要停止，那我就把它按红色按键。 好。这个就是又开始闪烁，那么就开始降，就开始减速了。 因为这个加减速时间是三十秒，所以他这个减速啊，包括加速啊，这个速，这个时间都比较长，那么这个灯又开始缓慢闪烁，那么这个就 r d y， 那么代表就是又是一个刚上电准备就绪的一个状态。

我们来看下设置参数了哦，你比如说我要回回到原始菜单，你可以按这个键就回复到这个原始菜单，那么我们按这个按，我们我们前面也讲过，如果有设置一些简单的参数，其实在这个可以在这个简单启动里面进行设置，那么我们在简单启动里边 红配置呢？我们这边就用这个启动停止红，那么我们进去可以看一下有哪些红，那么启动停止红是他默认的这个应用红，你也可以按下一下键，手动自动 p i d 控制器，那么预设速度 mod bus， 然后多泵系统一多泵系统来，它总共有这些红的配置，你再往下就没有了，那么这个红配置呢？我们就用它的标准的这个气囊停止红，我们这边不做修改退出就行了。那么我们再向下键 简单启动，我们到简单启动里面设置一下，设置一下简单的几个参数，那么电机的功率我们这这个是二点二千瓦，这个变频器轻载功率是二点二千瓦，我这台电机是一点五，我把它改成一点五就可以了，那么我们怎么改？我首先按 ok 确认，你要进去， ok， 那么二点二，你可以移动光标，我们是一点五，你可以移动光标，你改成五，再移动光标 改成一，那么就一点五，那你按下 ok 就确认了。所以其实这个修改长度也很简单啊，那这个时候电机功率按照我们这个来，实际按向下键电机的额定电流，我们这台是三点九，一按把它改成三点九， 你也可以通过滚，刚才我们是通过移动光标，你也可以通过这样滚轮的方法，但是跟着滚轮比较慢，这这这就是滚轮，也可以用来修改参数。 那，那比如说我不想用滚轮，我用移动光标，那我就移动光标，我把它改成九，向上减九，再移动为三。嗯，这个时候我电机的额定电流就三点九， 好，我再向下减，那么电机的热电流我也把它改成三点九， 好，只要把，也就说我们再按 e s e 再按 a， 我现在还得进去吧，因为我还没有，我们看一下其他的一些参数哈。首先还是到那个 简单启动里边，那么电接额定功率已经设置了，那么额定电流、热电流都设置了，那么其他参数呢？包括加减速度呢？根据需要来设置，需要设置或者不设置 都可以啊。那么也就说这个时候呢，我们这个时候我们可以，我们其他参数可以不做设置，这个时候我们就可以运行这台变频器了，我现在退出， 我可以退出。那么也就是说我们先看一下液晶屏上面有几个状态，这个左上角这个有 r p y， 对吧？我们可以看到这个字母叫 r p y， 代表的就是准备的意思， 就是准备运行的一个状态叫 ready， 就是准备，但是变频器还没有运行，包括这个指示灯我们也可以看得到。然后我们在简单系统里面，我们已经设置了简单这个基本插座，这个时候如果我们要运行变频器 就可以运行了。但是我们建议真正运行的时候，如果电力参数可以多设置一些的话，就在那个完整菜单四点一里边对电力参数多做，包括还有转速啊，还有电压什么的，做一下比较完整的 一些保护。当然我们如果要简单要求没那么高，这个时候就可以运行了，那么我们可以看到呃，当前的频率是零点一赫兹，那么我们接线呢？哈，这边这里边呢，我们接了一个 旋钮开关，这个旋钮开关呢，我们接的是正转，比如说 dr 一和这个二十四伏接通，那么这个变频器就正转运行。这里面还有个定位器，这个定位器呢我们前面讲了就是接的是 ai 一，也就说这个定位器的输出触头是接的 ai 一，哎， ai 作为一个频率给定用来调速， 这个屏幕他如果你没有操作，他会按下来，那么如果你要亮你，你反正随便按一个什么按键就可以了。我们现在要回到这个这个原始菜单，那么就是这个时候，比如说我要开始启动，我要开始启动，这个时候我们发，我们发现这个绿色这个指示灯就亮了，这 这个因为我们现在还没有加速啊，因为这个时候还是零，我们可以看到这个屏幕上面还是零零一赫兹。现在我们来旋转这个定位器，好，这个时候变频器就开始运行了，我这个 比如说我这个时候呢就加到三十三点三十三点六赫兹，然后这边会显示个 a c c 代表在加速，然后这个指灯在快，在这个在快速的闪烁，代表是在在一个加速的一个状态， 这个时候呢这个频率这个指示灯就产量了，代表这个频率已经达到这个三十三点七或者三十三点六，那么我们可以监视，可以看到 这个当前的这个电流是一点三八的电流，电机的输出电流是一点三八，然后这个左上角就显示，就是他就不是显示这个 r、 d、 y 了，它显示的是 r u n， r u n 呢？就是代表的就是运行，那么我们的我们在，我们在，比如说我们要看下这个频率，那我们就按向下键， 那么这个电机收缩频率是三十三点六，和这个这个中间这个比较高的这个位置，那么三十三点七这个频率是一致的，所以说代表这个频率已经到达，那么这个绿色指示灯就常亮了。 那比如说我要停止，我把它停下来，我把这个把它断开，把这个旋钮开关，把 dr 一和二十四伏断开， 好，这个时候就减速又开始闪烁，那么这里面会显示个 d e、 c， 就是减速的意思，然后电机的收缩频率就往下就往下减。

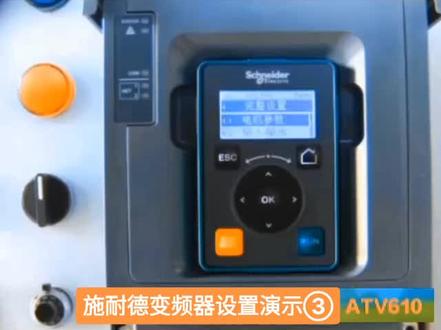

请点赞、关注、评论哦！下面以 atv 六幺零幺零七 n 四为例，讲解 atv 六幺零变频器启动设置 变频器调试之前，现在了解一下面板显示的内容即可。按键的作用先看最上面一排，左上角的 r d、 y 显示的是变频器处于准备就绪的状态， 变频启动前要确保变频器处于 r、 d、 y 的状态，如果是故障状态，会显示相应的故障代码， 其他状态代码可以查看变频手册中关于变频器状态的说明。 r、 d、 y 后面的零点零赫兹显示的是给定频率，如果只有启动信号，频率给定是零点零赫兹，变频器也是没有输出的。右上角的 t r m 表示激活在控制通道 端子，也就是便利器，通过端子来给启动信号的。如果设置的是面板控制启停，会显示 hmi。 接下来是按键的说明。 home 键为直接访问主页按键啊， home 按键可以从另一级别的紫菜单直接返回主菜单。 esc 键为退出键，软件为运行按键，只有在命令通道配置为面板时有效。 stop reset 键为停止和故障复位按键，该按键在电机运行时为停止键，故障状态下为复位键， 也是在命令通道配置为面板时有效。 ok 键用于保存当前数值或者访问选定的菜单或者参数。触控人可以用来选定菜单或者参数。旋转和点按都可以操作， 顺时针旋转为向下，逆时针旋转为向上。在设置参数数值时，可以通过按左右箭头选择数据位，按上下箭头选择数值大小。接下来我们以设置电机额定电流为例，演示面板按键的操作，按下 home 键，滑动触控轮选中。一、简单启动， 按 alt 键进入滑动触控轮，选中一点二，简单启动，按 alt 键进入滑动触控轮，找到电机额定电流参数，按 alt 键进入， 按上下箭头来选择数字大小， 按左右箭头选择数据位， 设置到所有的电流，之后按 alt 键确认 打造一台变频器，首先要确认变频器的启动信号和频率给定是如何控制的。 a t o 六、二、零变频器默认的是通过端子 d i e 启动，通过模拟量 a i e 电压零到十伏调速，如果变频器在使用过程中没有进装调速的需求，也可以直接将一点二简单切动中的参数低速频率设置为需要的运行频率，给变频器启动信号后，变频器会从零赫兹加速到设置的低速频率运行。 如果需要端自启动 ai 二、模拟量给定的，需要将参考平均通道一设置为 ai 二、如果只需要通过 变频器自带的面板控制启停和调速，只需要将参数参考频率通道一设置为远程终端频率给定，具体操作步骤如下，按下 home 键滑动重功能选中。四、完整设置 滑动出库轮，找到四点三面积和参考值菜单，按 ok 键进入滑动出库轮，找到参考平行通道一， 按 ok 键进入，根据实际的给定通道，选择 a a 二或者远程终端平均给定，然后按下 ok 键确认。 此处不需要设置命运通道，是因为控制模式默认为组合通道，在组合通道下，命运通道跟随北京通道。 如果需要端子启动面板调速，除了需要将参数参考频率通道一设置为远程终端频率给定，还需要将控制模式设置为格力通道， 并且确认参数，并通道一设置 会端字牌 给进通道和控制通道设置完成后，还需要设置电机参数，这个步骤很重要，如果不按照电机铭牌输入电机参数，可能会引起电机不能正常运行的问题。 进入四点一电极参数菜单， 按照电极临牌设置电极额定功率、电极额定电压、电极额定电流、电极额定频率、电极额定速度。 电机热电流是对电机进行热保护的电流值，也需要按照电机铭牌设置额立电流。 如果计算器输出或者模量输出有接线，还需要在输入输出菜单中设置相应的参数。 hv 六二零有三个继电器输出， r 一默认为故障继电器， r 二默认为变频器运行继电器， r 三默认为变频器就绪继电器。其中故障继电器 r 一的常开点 r 一 a 和 r a、 c 在变频器上线之前是断开的状态， 上电后检测没有故障就闭合，有故障就断开。如果需要 r e、 a 和 r e c 有故障闭合，需要进入四零二输入输出 r e 配置菜单， 将参数 r e 有条条件 更改为零 h t v 六幺零有两个魔力量输出 a q 一默认为电机输出频率，输出类型为四到二十毫安，对 电机输出频率零到六十赫兹。如果需要 a q 一输出四到二环，对零到五十赫兹，则需要进入四点一电机参数， 将参数最大输出频率设置为五十， 输入蔬菜当中的 d i 分配参数是指读参数 只能查看该进 gi 分配的什么功能，不能分配具体的功能。 如果需要给 d i 端子分配功能，则需要找到相应的功能，然后把单子分配给该功能。我们以端子 d i 二分配反转功能为例来说明。进入四点二输入输出菜单， 找到参数反转分配，按 ok 键进入， 选择 d i r， 按 alt 键确认显示已经分配给故障复位功能的，然后我们 进入四完整设置四点六错误警告处理菜单， 进入后找到故障复位，进入 故障复位分配，进入后如果没有故障复位端子，可以选择未分配。然后进入四点二输入输出菜单， 将参数反转分配设置为 d i 二， 如果不是通过面板给定频率，在主下单界面按下 esc 退出键可以显示电机输出电流，界面 通过按上下键可以切换显示电机输出频率和电机输出电流。 以上就是对 atv 六幺零变频器启动设置的讲解，谢谢观看。

大家好，我是王杰啊，前天我不是发了个视频，那个维修实验的 i t v 六幺零的变频器的安利吗？由于当时在维修当中没有实验来拍视频，今天我在家把这个端字号连写在上，给大家演示下如何调节参数以及设置， 我现在已经把这个分析的金针的已经写在词上了，当时记录 是指示呢，不能只是和运程呢，过段时间的是 a 二二和二二 c 啊，运值呢？其实接的是 a 二三 x 二三 c， 这个二二呢设的是零二三呢设的是一，然后下面 这个端子呢啊，第二呢一呢接的是电机的正运行，第二呢接的是逛指示， 第二三呢接的是两个速度的运行速度，第二次接的是四个月的速度啊，第二个接的是八个月的速度。 这个看到怎么调调那个设置呢？我们先调这个迪啊一和迪二的，首先先按一下 esc 键，找到四完整设置，然后找 测试，之后往下拉，按下键找到输入输出，找到 dr 一线条。第二一的第二一呢小到往下按下面找到高分配， 然后按 ok 键进入，找到定正向运行，然后再按压 ok 键退出。嗯，在然后退出之后再找到 dr 二的。第二也是一样，按下键找到高峰配， 然后确定你找到过了，过了服务这个选项确定， 然后再找到二一和二二，二一呢设为二一，现在我们没有记不成了，现在是二二二二，设为操作故障指示，然后选择为零二二三呢，选择对比系运行， 然后选择唯一，然后再退出电，再找到。嗯，通用功能进行通用功能之后 找到约速度，把约速度两个月速度先进入两个月速度，然后 进入选项，选择对着那个灯灯亮，选择抵押三设定，然后再退出，进入约输入，然后选择低压四，下面就是 那个八个月的速度，八个月时候呢？然后同样到底选择。第二个问题是，为什么我们选择三个普通的呢？因为我用的是多元素，我需要八个 那个月速度，如果用大约速度呢？只需要两个月速度，四个月速度和八个月速度。如果你要用四个月速度呢，只需要两两个速度和四个速度这两个通道就可以， 如果你要用十十六个速度呢，就需要四个通道，就是呃，底下比如说抵押三，抵押四，抵押五和抵押六用四个通道，现在我们用的是八个六十度，使用到三个通道，然后选择 好，通好之后，然后推出，再往下按一下键，有一个速度二，他的目的是十赫兹，然后 月数三档是二十赫兹，月速四呢是三十赫兹啊，五呢月十五呢就是五二五赫兹，六就算合合 七呢？从同里然后到八，他们呢是四合格，我选的是五合格，当时呢 我新鲜现场调的红色四十八赫兹，他们嫌那个速度慢，嗯，然后叫我满负载运行，然后我调到五十赫兹，这就是 这个色泽的距离，然后确定就退出黑了，然后接线这个电机呢，就那个接单呢，他的上从上往下就是红绿黄，呃，接 这个病呢的那个通道呢，可能就是红的接的低压三，绿的接低压四，黄的接低压五，接着 对上就可以了，然后启动，哎，嗯，选择启动就可以了。好，本期视频就到这里了，感谢大观看。好，再见。

下面以 atv 六幺零用零七 n 四为例讲解 atv 六幺零变频器命令与给力通道的设置。 h 五、六幺零变频器运行的两个必要因素是命令和给定命令及启停设置。给定及频率设置。 at 六二零变频器出厂默认设置为端子启停、 ai 一端子模拟量调速。下面分别演示面板启停、前面板调速以及端子启停面板调速的参数设置。 首先演示面板启停且面板调速的参数设置进入四完整设置 四点三命令和参考值菜单。 进入控制模式。参数 包括组合通道、隔离通道、 io 配置。选择组合通道 表示命令通道、跟随给进通道选择格力通道表示独立的命运通道和给进通道。用通讯控制启停时可选择 io 配置。在此我们选择组合模式，即出场默认值。 参考频率通道一改为远程终端， 即面板给定，此时启停也跟随给定通道，即通过面板上 run 和 stop 按键。此时按绿色的软件可以启动变频器， 退出到主界面。在屏蔽给音质窗口下可通过导航键来调速， 按红色的 slog 键可以停止变频器。 现在演示端自启停面板调速的参数设置进入四完整设置 四点三命令和参号值。将控制模式改为隔离通道， 参考频率通道一改为远程终端，频率 预定通道一 改为端字牌。此时该变频器由面板来调速， 通过杆子控制启停。 以上是关于 atv 六幺零变频器命令与给您通道设置的讲解，谢谢观看。

下面以 atv 六幺零用零七 n 四为例，讲解 atv 六幺零变频器命令和给定通道切换功能。 atv 六幺零变频器运行的两个必要因素是命令和给定命令及启停设置、 给定及频率设置。下面分别介绍命令和给定通道的切换设置。进入四完整设置 四点三、命令和参考值进入控制模式参数， 将控制模式更改为格力通道， 硬通道一设为终端，硬通道二设为 h m i。 进入 mini 切换， 包括 mini 通道一、 mini 通道二数字量输入端子远程通讯。选择 mini 通道一 则只能通过端子控制选择命令通道二则只能通过面板控制。要想实现命令切换，则需要选择其他方式。再次，我们选择 d i。 五、 配置参考频率一 设为 ai 一配置参考频率二 设为通过远程终端 进入频率切换分配， 包括参考 pd 通道一，参考 pd 通道二，数据量输入端子远程通讯。 如果选择参考平均通道一，则只能通过 ai 一给您平均值。如果选择参考平均通道二，则只能通过面板给您平均值。 如果要实现给应通道的计划，则需要选择其他方式。在此我们选择 d i。 六。 下面演示分别通过端子和 密码的控制电机气频。首先进入显示器 io 映射数字输入印象可以看到 d i 五处于 boot 位置时，面板右上方显示 t r i 的目，将 d i e 拨到 on 的位置， 面板左上方的状态显示由 r d y 变为 r u n。 电机正常启动，将 d i e 拖到 off 位置，状态显示由 r u n 变为 r d y 状态， 将 d i 五播到多红位置，面板右上方显示 h m i。 按下面板上的 r u n 按钮，面板左上方的状态显示由 r d y 变为 r u n， 电机正常启动。按下面板上的 s t o p 按钮， 状态显示由 r u n 变为 r t y 状态。下面演示分别通过端子和面板给的频率值。首先 d i 六处于 off 位置，只能通过 a i e 进行频率的调节， 可以看到面板上显示频率随电位器旋钮的旋转变化。将 t i 六拨到 on 位置， 将画面切换到平均的音值， 通过面板导航键给定频率值。 以上是关于 a t o 六幺零变频器命令与给您通道切换功能的讲解，谢谢观看。

看变频器现在不能实现自运行显示，杠杠零六，这个是一个自由停车的意思，那么怎么样呢？才运行呢？各位老铁大家好，今天给大家演示一下这个 atv 三幺零 实现来电自清的功能是怎么设置的，以及接线是怎么接的。好，首先我们第一步还是把这个 atv 三幺零给恢复出厂设置，恢复出厂设置的这个参数就是 f 幺幺零二这个参数，把幺零二改成六十四，然后这个餐 atv 三幺零的变频器就恢复出厂设施了。然后我们再设两个，两个参数，一个四零幺，一个四零六， 先进入完整参数四零幺四零幺改成幺八三， 表示使用这个集成面板的，集成面板的旋钮给定频率，然后我们还要再改一个参数，就四零六， 四零六改成二，表示给定频率是由这个旋钮给定，给定启动信号是由这个端子给定。 然后我们现在去看试一下啊，看雨节目，嗯，现在是频率是零，我们改一下频率，改成十， 然后运行一下，看段子能实现不好，实现了可以，但是报 f 零幺五了，为什么？因为我们六零五呢？参数没有给他禁用，我们再把六零五给他禁用了，先充电 调到六零五这参数， 把六零五改成零，就禁用这个电机缺陷的功能。我因为我现在变频器没有继电机会，所以会报那个 f 零幺五，然后这样再运行就可以了，看五赫兹，为什么是五赫兹呢？然后我调的是十， 为什么是五十呢？这是因为这个频率显示的五个姿势显示的是那个五幺二 参数设定的百分比，我们再把改一下三零八和五幺二这个参数， 三零八， 三零八代表这个变频器的最大频率，我们把最大频率现在是百分之六十，我把它调成一百，这样在数值上， 到时候运行的时候，在数值上就会显示的和完全和实际的是一致的。再把五幺二，五幺二点二这个最高频率改成也改成一百， 然后我们再运行看，我现在设置的是十，你再运行他都会显示十了， 但是现在这种情况我是运行了，那么我现在断电，在上电，是否会出，是否会来点自启动呢？我们试一下， 现在我断电了，嗯，这端子一直在端，接着啊，然后我再上电看变频器现在不能实现自运行显示杠杠零六，这个是一个自由停车的意思， 那么怎么让他才运行呢？我们还需要再设置另一个参数，就是二零二这个参数，把二零二改成， 把二零二改成零，表示通过电瓶的零和一的状态决定这个变频器的运行与停止，把它改成零。 比如说现在我这个线接着他就会一直运营，我断开他就会停止，然后来电自启动也是这样。现 现在我们再试试这个来电自启动的功能啊，我现在一直在接着啊，断电，然后再上电 看 m e 自动运行了，直接运行到石赫兹。好，现在这个来电自启动功能就给大家介绍到这里。

变频要运行需要知道有三个参数，第一是启动型号，第二就是给定的频率，第三如果是接电机的话，他也有个方向。 各位老铁大家好，上期视频给大家介绍了这个端子多段速、八段速参数的设置，今天咱们给大家把线接上实操演示一下。 首先我们看这个第一段速，第一段速是这个 l 二、 l 三、 l 四，这三个段子都不接，都不接上就是第一段速。 第一段速我们就是把这个 l 一和这个二十四伏的正这两根线，这个是二十四伏正，这个是二十 l 一端子把它短接，短接之后就会给这个变频器第一段速度，这个速度设定的是多少呢？是有时 导航旋钮给定的，我们现在默认的默认设的是，现在我是设的是八点零，如果我们想改变它的速度，那就是用这个导航旋钮去改，可以降低一点，我改到五 看把它接通就是五拼五五赫兹频率是由这个导航旋钮给定的，然后启动信号是由端子给定的。 那么第二大素呢？第二大素就是把这个 lr 接通，但是单独把 lr 和二十四五正接通，他是不会转的， 为什么？因为你没有一个启动信号，这个 l i e 它就是一个启动信号。变频要运行需要知道有三个参数，第一 是启动信号，第二就是给定的频率。第三如果是借电你的话，他有个方向， 那么 l 一它既代表了一个方向，还给了一个启动信号，然后再加上这个频率给定值 电瓶一才会运行好。那也就是下面这二三四五六七八这几个速度要想实现的话，必须是把这个 le 给接上才会实现。好，我们现在把它接上，为了方便后面的操作啊， 现在如果其他段子不接的话，就是第一段速频率是由导航旋律给定，那么我现我现在要接第二段速。第二段速就是把 l i 二给接上 l i 二这个段子，这个段子给接上，它就会变成十赫兹，看一下是不是 看十赫兹。第二段速十赫兹。那么第三段速呢？就是把 l i 三这个端词给接通十五赫兹。第四段速呢，那就是把 l i 三和 l i 二这两个端词给接通，就会变成第四段速，就是二十赫兹。 好，这是第四段速。那么第五段速是多少呢？第五段速度是速度，它是有 l i 四，只有 l i 四接通， l i 四是这个线，这个线接通以后会会实现这个二十五赫兹的运行， 看二十五赫词。那么第六段数呢，就是端子四和端子二接通，现在我端子四已经接通了， 只需要再把端子二给接通，就会实现第六段速三十赫兹，看一下，看三十赫兹。第七段速是端子三和端子四接通，实现三十五赫兹，三十五赫兹， 端子三和端子四这两根线，这两根线接通之后，然后再跟二十四个正给接通，就会实现 第七段速度运行三十五和四。那么第八段速度呢？第八段速度，那是把段子二、段子三、段子四以及段子一全部接通，把它全部接通，就会实现第八段速， 线有点短了，拧在一块 看第八段速四十赫兹，这就是深爱的变频器。八段速的控制， 我现在是给大家手动演示的，但是在正常的生产中肯定是有尚未继续控制这几个线的接通逻辑的。好，今天就给大家演示到这里，谢谢大家。

下面以 atv 六幺零 u 零七 n 四部件版本为一点四 i 一零二为例，介绍 atv 六幺零变声器 pid 控制器功能的简单设置。 ato 六二零变频器集成 pid 控制器功能，激活该功能后，变频通过机舱给定与反馈的偏差来动态调节变频器的输出，以达到被控对象的稳定。 下面介绍简单使用 p i d。 控制器的几个相关参数。进入四，完整设置 四点四通用功能菜单，找到 p i d。 控制器子菜单 啊啊。 首先 设置 p i d 反馈，进入 p i d。 控制器子菜单的第一个目录及反馈。第一个参数为控制类型，出厂设置为 n a 及标准模式，可以选择压力、流量或者其他。第二个参数为 pid 反馈值， 用来分配 p i d。 控制器的反馈通道，出厂设置为未配置，表示该功能未激活，可以选择模拟量输入通道 网络 ai 一或 d i 五脉冲输入作为反馈来激活该功能。 在此我们选择 ai 二。 接下来可以设置 ai 二类型、 ai 二最小值和 ai 二最大值以及 p i d。 反馈最小值、 p i d。 反馈最大值。 然后设置 p i d 给定，进入 p i d。 控制器子菜单的第二个目录， 即频率给定值参数内部 p i d 三高值表示是否使用便秘性内部参数值作为 p i d 给定值， 出场默认为未分配，表示 pid 控制器给定值由命令和给定值菜单中的配置参考评定一决定，默认为 ai 一。然后设置 pid 给定最小值， p i d 规定最大值。如果需要通过变频性内部参数提供一个固定的 p i d 规定值，可以将内部 p i d。 参考值设置为是， 然后在接下来的参数类目 p i d。 给运值中 设置所需的 p i d。 给定值，最后设置 p i d。 调节器功能比例积分微分参数进入 p i d。 控制器紫菜蛋。第三个母乳级设置可以看到 p i。 比例增益， p i d。 积分增益， p i d。 微分增益这三个参数需要根据 p i d。 控制器实际运行情况来调整。 另外，根据实际工艺要求，不同 p i d。 控制器的计算方法可能为负反馈或或者正反馈，可以通过设置这一目录的参数 p i d。 反向 来进行调整。默认为未分配表示为副反馈，比如常见的恒压供水控制就是利用副反馈，如果需要 p i d。 反向改为是即可。 以上就是对 a t。 五六二零变频器 p i d。 控制器功能的简单设置介绍，谢谢观看。

所以教大家怎么样设置孙立德这个 a t v 六幺零系列这个变频器的载播频率，载播频率的话就是孙立德变频器，他如果是控制电机，因为呢你们的电机不是那个 电瓶，电机里头他会响成这个电流声音，吱吱这么响的那种声音。然后就现在可以进进入他的方式去调一下，先减少 完整设置进气 ok， 电机测试进气 ok， 然后把它调到最下面，然后开关频率 不能努力再进去， 然后现在的话就把它调到那个，把它调到十就好了，他最大是二到十二啊，就调到十就可以了，调太大的话他会定期会发烫啊 啊，这样就完成了，以后那个电机启动的时候呢，就不会有发生那种吱吱的声音啊。
