revit轴线号看不到怎么办

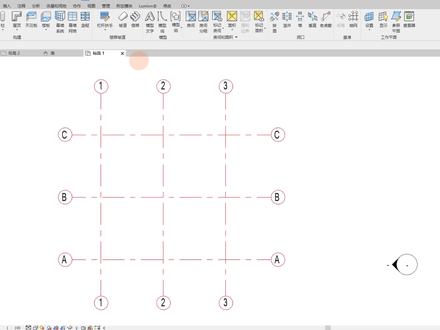

青瓦城老师，我使用 read 在标高一绘制了一些轴线，为什么在标高二看不到这些轴线呢？这种问题应该怎么处理？在 rape 中，轴线在标高一能显示，在其他楼层仕途不能显示， 这是因为轴线和标高没有相交，可以按下面的这种方法处理。项目浏览器双击栏里面是图 调整没有与标高二相交的轴线，让其与标高二相交。双 双击动力面试图调整没有与标高二相交的轴线，让其与标高二相交。项目浏览器楼层平面双击标高一视图，所有的轴线都能在标高二显示了，在 在约会头中，某些仕途不能显示全部轴线的处理方法你学会了吗？

remit 立面不显示轴网在 remit 中标高轴网可以说是非常关键的，而有时我们会遇到立面看不到轴网的情况，进去立面后并未显示轴网，其主要原因是轴网与立面不平行，所以无法在立面中显示。 第一种解决方法，在立面处绘制一条参照平面，然后把参照平面对齐。立面用旋转命令以相交点为中心进行旋转，到参照平面与立面垂直回到立面便可见到轴网，其他几个立面都以同样的方法进行操作即可。 这里提醒一下旋转命令，再按一下空格就是重置中心。参照平面与轴网没有焦点的话，可以延长一下参照平面。 第二种解决方法，选择试图选项卡立面下的框架立面，拾取四个方向最外的轴网，创建立面 创建的立面。在这里我们重命名一下即可。今天的分享到这里，喜欢点赞加关注！

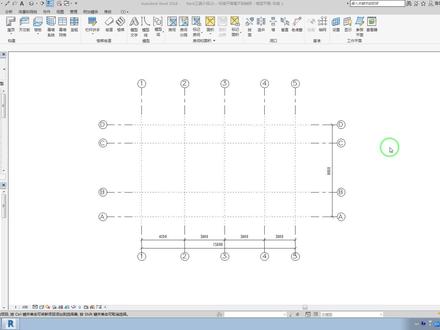

我们在标高一上所创建的这些轴网，有时候在其他标高上看不到，比如说我们在标高三上我们就看不到了，标高四上也看不到，原因是什么？原因就是我们所创建的这些轴网和我们的这些 所创建的标高啊没有形成交叉。而我们看一下南立面，我们的轴网到这里就截断了，没有继续向上延伸，我们把它延伸上来， 大家看一下高高三这就要了啊，同样我们再把吸力面打开，也是压是我们的，把它延伸上去， 你再看表个三、表个四， 这些轴网也都显现出来了，就是说标高啊和我们的轴网交叉以后，形成一个一个的空间网格， 每一个图源的空间定位都是以这个标高和轴线相关联， 特别是在标高这方面一定特别注意将来我们这个你把这个图片定位在哪一个标高上， 将来在明细表当中统计的时候，你可以把标高作为过滤条件进行筛选，把某一层的这些构件统一汇总出来。好，谢谢。

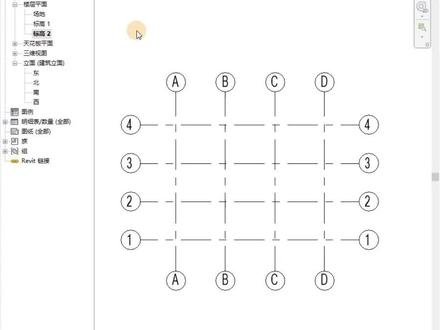

标高二的轴网都在，标高一的轴网却看不见，怎么办？首先去东北两个立面将轴网拉到标高一以下，要还是看不见的话就可以去检查可见性，找到注视类别中的轴网，勾上之后确定轴网就显示出来了。

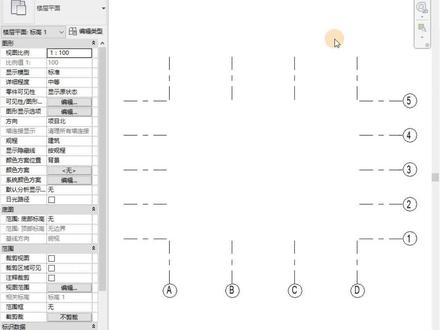

在绘制轴网时，默认都是轴线，中段不可见。我们可以通过编辑类型修改轴线中段的样式，改成连续确定之后就都可见了，也可以改为自定义，将中段线设置为其他线型。

lip 如何使不同的走网在不同的平面视图中显示？我们会自往守城的走网后，其余楼层的走网都是跟守城一样的。 假设我们需要修改第二层的走网，并使第四第五层的走网也跟第二层一样，该怎么办呢？只需要一步修改影响范围就能搞定。 框选第二层中的所有走网，点击修改选项卡中的影响范围按钮，勾选对应平面视图前的方框，点击确定。 我们切换到其他平面，试图观察一下，完成。用心想，用脑记，用功练，关注试驾之色，发现更多病用技巧！

今天我们来学习如何绘制轴网。首先是来到项目当中，打开一个平面， 在平面图中就可以开始绘制轴网了，点击建筑或结构选项卡，找到里面的轴网，像这样就可以绘制了。 看就是这样，点击鼠标开始拉线，这样就绘制好了一根轴线，先不要着急绘制下一根，先进行属性设置， 把这个改成连续，还有两个端点都要打上对勾，颜色可以随意一点，当然也要按照需求设置，自然不能太离谱，不然你自 用起来也不顺畅，在这里我就用一个红色吧。最后点，确定这一步很重要， 下面要修改轴号的名称了，按照需要修改是什么就改成什么，改好以后就可以进行复制了， 就像这样，这样就完成了，也许你想进行多个复制，这样快一点也是可以的。 看呀，这么多轴网，竖向也是一样的，怎么样，你学会了吗？下面就由你们自己来试试吧。

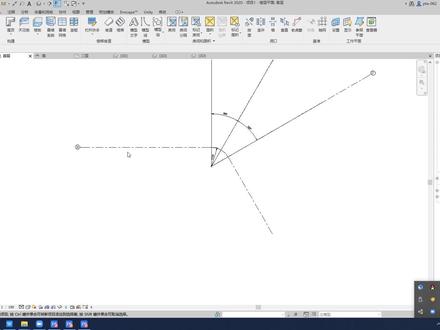

刚刚有人跟我说，就是这块他想直接偏移，行不行的？是不行的，因为我们选不中他的。 那我们复制也是啊，复制虽然可以选中，但是你复制过去他是这个地方肯定不对了，对吧？角度肯定是不对了，我们只有说新化一个轴线，多段轴线，然后在那个拾取那个多段轴线那个命令里面进行偏移才可以。我试一下， 我们打开建筑在这个轴线选项卡下看到吗？有个多段，然后我们这时候点击实体线偏一个五千三百，五千三百，对吧？ 嗯，偏移过去，然后这个也是偏移过去，偏移过去，然后点击完成。好，那 这时候画出来的走线是没问题的啊，你不能选中他，直接偏一样，这个是一个知识点，我上课就是没有讲，然后可能很多人这块就没有画出来。

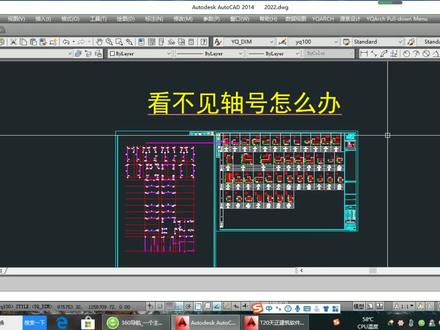

大家好，我是小涛，如果大家打开图纸看不到轴号了怎么办呢？看到没有？这个图纸打开用 cd 打开了就看不到轴号的了，我们要用什么方法解决呢？ 因为是我们没安装了那个天真软件，如果我们安装了天真软件，用天真软件打开了他就行了，就看得到了，我们用天真软件打开看一下 就出来了。 如果大家需要这个天真软件的安装包的，可以私信我发给大家，谢谢。

c ad 打开图纸无法显示轴号和轴线。最简单的方法，打开浏览器，登录天证官网， 选择下载中心， 点击使用工具，选择这个为七点零并下载安装，安装后就能正常显示所有图源内容。最主要的是这个插件安装简单，体积小而且免费，不感兴趣的小伙伴可以去试一下。

如何让新建的标高在楼层平面试图中显示？我们在复制立面标高的时候，经常会发现复制过后的标高在楼层平面中找不到，并且复制过后的标高和原有的标高颜色也存在差异。 那么这种情况该怎么解决呢？我们找到试图标题栏，在标题栏中找到楼层平面选项，并点击， 在弹出的弹窗中选择我们新建的标高并确定。那么在右侧的楼层平面中，我们新建的轴网楼层仕途就显示出来了。与此同时， 这一面标高中的颜色也和原来的标高颜色一样了。你学会了吗？如果学会了，不要忘了点赞、关注、转发哦！
