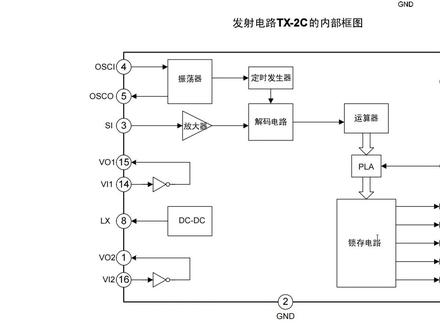

大家好，今天拆一个遥控玩具车，看看他是怎么实现无线遥控与接收，以及是如何驱动电机正反转旋转的。首先看一下遥控车两部分， 这是遥控器白色的塑料外壳，五个按键用来控制遥控车的前进后退、加速、左转和右转，中间是红色的工作指示灯，上端原装的天线没有了，换成了一根拉杆。天线背面是电池仓装两节五号电池，三伏供电， 是遥控车红白色的塑料车身，一根钢丝。天线底部是电池仓装三节五号电池，一个波动开关。这个白色的拨片是用来调整遥控车直线行驶性能的， 四个轮子的胶皮都没有了，装上电池试一下加速键，前进后退， 左转右转， 现在拆开。先拆遥控器，逆时针拧下天线，拧下外壳的固定螺丝， 打开外壳内部一块线路板。拆下线路板，线路板正面五个轻触开关，电阻电容色环电杆、发光二极管三极管一颗精阵， 频率四十点六五八兆赫兹。背面一个十四角的芯片，型号 t x 杠二币。再拆遥控车，拧下固定螺丝， 打开外壳，看到一块线路板，上面还有一个透明的塑料保护壳。去掉螺丝， 拿下线路板，这个线路板上的原件相比遥控器要多一些。线路板正面是分立体原件，轻触开关，电阻电容三极管、发光二极管、色环电感可调电感二极管。线路板背面是贴片原件， 一个十六角的芯片，型号 r x 二 b 贴片电阻电容二极管三极管，这是左右转弯控制电机及传动机构， 这是前进后退控制电机和差速传动机构用了点时间跑了一下线路，画出电路图。这个遥控玩具车电路由遥控发射、遥控接收和电机驱动电路组成。 发射及接收电路使用了配套的遥控专用芯片， tx 杠二 b 和 rx 杠二 b 两个芯片和外围元件组成五路无线遥控发射及 接收电路。这几个三极管组成两组 h 桥电机驱动电路驱动这两个电机正反转运动，实现玩具车前进、后退和左右转弯。这是遥控发射电路电路的核心就是这个遥控芯片。 tx 杠二 b 芯片的九角和三角是芯片的正负供电端， 十四角和一角是左右转弯控制信号输入端，四角和五角是后退和前进控制信号输入端，六角是加速控制信号输入端。 五个控制信号输入端分别接轻触开关到电源负极。二角和十三角是测试端未接入电路。 七角是带窄波的编码信号输出端用于红外遥控未接入电路。八角是不带窄波的编码信号输出端。十角是电源控制输出端，十一角和十二角分别是正当器 输出和输入端外接震荡电阻发光二极管穿接限流电阻作为工作指示灯。精震和三极管一八一五组成载波震荡器，震荡频率四十点六八五兆赫兹。 这个一八一五三极管是调制信号放大三极管。遥控器上装上两节电池，操作面板上的前进后退、 左右转弯、加速五个按键，使芯片相应引脚通过轻触开关接地芯片内部编码电路，产生与操作按键一致的编码信号， 由八角输出控制编码脉冲信号到这个三极管的积极，同时十角输出高电瓶控制信号使发光二极管点亮，又使这个三极管与精震组成的载波震荡器工作，产生四十点六八五兆赫兹震荡载波频率经电容偶合到这个三极管的积极，与控制编码脉冲 信号一起，经这个三极管调制放大后，经电容和电杆藕合后由天线发射出去。这就是遥控器电路的情况。左边这一部分是遥控接收电路，遥控接收电路由接收芯片、 r、 x、 杠、二、 b 及外围元件组成。 芯片的十三角和二角是芯片的正负供电端，一角和十六角、十五角和十四角分别是反向器二和反向器一的输出和输入端， 三角是编码信号输入端，四角和五角是震荡器输入输出端外接震荡电阻。六角和七角是右转弯和左转弯控制信号输出端 八角和九角是右转弯和左转弯功能，禁止端接电源，负极有效未接入电路。十角和十一角是后退和前进控制信号输出端 十二角是加速控制信号输出端。三极管和电容以及可调电杆组成超再生电路。可调电杆和电容是并联斜震回路，用来选频，通过调整电杆可改变接收频率。当操作遥控器面板上相应的按键时， 所发出的高频信号经过遥控器车上的天线接收后，由超载声接收电路解调出编码控制脉冲信号经过电阻电容藕合到芯片的十四角， 经芯片内部放大处理后，从相应的控制端输出控制驱动信号送到电机驱动电路 右边这一部分是电机驱动电路，下面是左右转弯。电机驱动电路，上面是前进、后退及加速。电机驱动电路都采用 h 桥电路，通过改变电机两端工作电压，即兴来控制电机 转动方向，实现前进、后退、左右转弯。这六个三极管组成左右转弯控制驱动电路。当接收到右转弯信号时，芯片的六角输出高电瓶右边的九零一四三极管导通， 使上面的八五五零三极管和下面的八零五零三极管也随之导通。此时，电机左边接三伏电源正极，右边接电源负极，电机反转，带动方向舵，使遥控车右转。当接收到左转信号时，芯片的七角输出高电瓶 左边的九零一四三极管导通，使上边的八五五零三极管和下边的八零五零三极管导通。此时电机的左边接电源负极，右边接三伏电源正极。电机正转，带动方向舵，使遥控车左转。这六个三极管组成前进和后退控制驱动电路。 当收到后退信号时，芯片的十角输出高电瓶右边的九零一四三极管导通，使上面的八五五零三极管和下边的八零五零 ss 三极管也随之导通。此时电机左边接三伏电源正极，右边接电源负极， 电机反转，带动遥控车后退。当接收到前进信号时，芯片的十一角输出高电瓶左边的九零一四三极管导通，使上面的 b 七七二三极管和下边的 d 八八二三极管也随之导通。此时电机左边接电源负极， 右边接三伏电源正极，电机正转，带动遥控车前进，这个九零一四三极管和发光二极管组成加速指示电路，这个九零一四三极管和上面的 b 七七二三极管和 d 八八二三极管组成加速驱动电路。当遥控 控车上的加速清除开关被按下，加速控制电路与芯片十二角联通，当接收到加速信号时，芯片的十二角输出高电瓶最左边的九零一四三极管导通， 使上面的 b 七七二三极管和下边的 d 八八二三极管也随之导通。此时电机左边接电源负极，右边接四点五伏电源正极，电机高速正转，带动遥控车加速前进，同时上面的九零一四三极管导通 led 指示灯点亮， 指示加速工作中。以上就是这个遥控车遥控及接收电路电机驱动电路的情况，好了，今天的视频就到这里，如果喜欢视频，请您点赞、收藏加关注，感谢您的收看，再见！
