筋膜枪连杆怎么拆

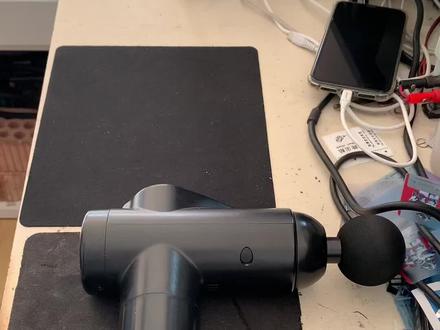

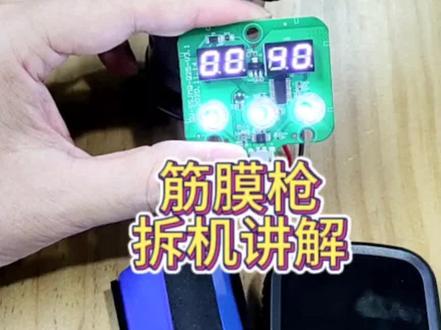

今天我们来拆一台筋膜枪，这是一个筋膜枪的拆开之后基本的原件，这个是一个大的电机哦，一个马达电机，这个是个连杆，然后呢这个是个线路板，这个呢三组幺八六五零组成的一个电池包，是十二伏的电源， 然后呢我们现在刚才已经开机了，这边是电池的电量，这边是马达的这个这个这个这个等级吧，我们按一下应该是触摸按键，他就开始，他就开始转了，对，然后调调大调小， 好，然后呢我们再把这个电池拔掉，我们来讲一讲这个整个电路板的这个电路， 电路板的电路是这样，正面这里啊正面这里呢？这两组 led 灯管，这个呢是十二伏装五伏的 ld l 版，有电源线 芯片，这个呢是一个 mcu， mcu 呢直接就控制到这些 led 灯管，还有呃马达的一些控制。这三个呢是触摸按键，对应这个面板上面的这个电容的这个触摸键。那么这里有一个十个角的小芯片，我估计是这个 呃触摸芯片专用的，这个专用的这个芯片，因为看到这个连线都连到这个这个这个触摸弹簧这里来了。然后呢这个触摸芯片再把这个数据反馈给 mcu， 反馈给主的这个芯片 背面，这里呢这个呢是一个电池，这个呢是一个电机的这个接口，这个是莫斯管，莫斯管应该是专门用来控制这个电机的，然后呢这个充电口呢是一个 micro usb， micro usb， 这里我们对个焦，嗯， micro usb， 这里五伏进来， 然后呢通过这个电杆，这个电杆，呃，很抱歉，我刚才的一段视频还讲错了哦，这个电杆实际上是一个声压功能的，就是通过五伏进来，通过电杆二极管跟电轴 这个构成了一个升压的电路，给这个电池十二伏的这个充电，因为这个十二伏是三节幺八六五零串起来的，串联起来，所以呢 三节的电压基本上要达到十二伏左右的这样一个电压水平。那么外部的这个麦克 usb 我们都知道这个是五伏的供电输入嘛，那五伏通过这个电杆这个升压部分，再给这个电池这个来充电，但这样子呢好处很明显，就是 我们可以兼容外面所有的这种 micro usb 的这种充电头，坏处呢就是它的充电的电流就是一定会下降，因为基本上易安的假设是易安的这个充电器给五伏进来， 然后呢到这个十二伏的这个电池端，估计就变成呃三四百毫安左右的这样的一个电流，所以呢充电的速度会比较慢一点点，这个呢就是一个筋膜枪的基本的电路的构造。

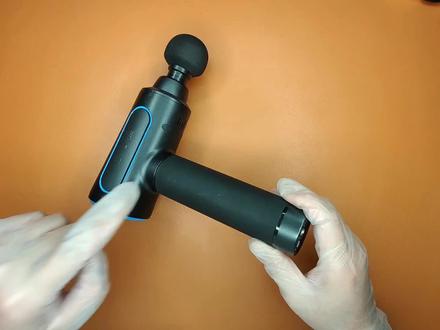

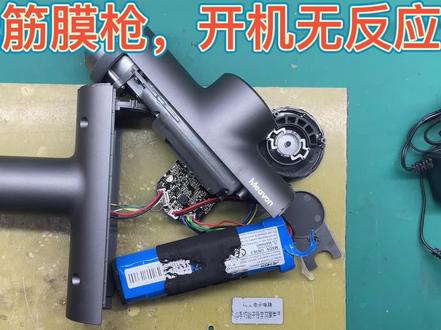

这是一个朋友拿过来的四百元左右的筋膜枪，长时间未充电之后，他发现这个筋膜枪无法运行了，所以说自己将它拆开，拆开之后又无从下手，所以说将它拿了过来，我怀疑有可能是长期未使用之后，他的锂电池堵电压低，形成一个保护状态。 我们先看一下这块电源，上面显示他的电压是十六点八伏二点零安时。现在很多家庭小电器都使用这种四块电池组串联组成的小电源。 看一下这块电源的内部，他的内部是一个长条状的充放电保护板，而四块幺八六五零电池是直接固定到这块保护板上的。四块电池呈串联状态，电压是十六点八伏，测量一下保护板输出端的电压只有九点九伏电压低。 测量一下单电池的电压，第一块二点一伏，第二块二点五伏，第三块二点三伏，第四块二点八伏。现在的情况是四块电池的电压压差很大，并且他们的电压都小于二点六伏，所以说电池应该处在了低压保护状态， 现在的情况是锂电池都肯定是有故障的。我们单独给这个筋膜枪的控制板焊接上两根线，给他直接供电，看一下功能是否正常。供电之后，点击开始按钮， 可以看到筋膜枪能够正常的启动，说明他的功能是没有问题的。那接下来只需要恢复这个电池堵的功能，筋膜枪就能够正常运行。电池堵恢复的时候因为使用比较久了，所以说准备先给他将四块电芯全部进行更换，电芯更换的时候， 需要将它与保护板连接的叶片全部拆除。电源的电芯拆除过程当中，由于这个充放电保护板只是一个薄的小板子，所以说不小心将它给折了一下， 折完之后发现他居然两半了，这样的话就麻烦了，需要先购买一个四串的充放电保护板，再进行下一步的操作。 重新花十二元购买了一个充放电保护板。保护板买回来之后，需要先对比一下原来的保护板，看看尺寸是否合适，如果说尺寸太大的话，有可能无法装入到原来的机器当中。 保护板确定没有问题之后，就需要重新准备四节幺八六五零动力电池，这里使用的是长虹三节两千毫安时十 c 方向电倍率的动力电池，准备好之后给他加上 青稞纸。绝缘之后焊接上连接用的涅片，电芯的两个电极上焊接上镀涅钢片之后，就可以按照串联顺序将它放置回保护板，保护板上也有相应的涅片焊接位 在这里电芯与保护板进行连接的时候，可以选择焊吸直接加固，或者说点焊机直接点焊，两种方式都是可以的。 电芯在放置安装的时候，一定要按照串联的方式依次进行连接，如果说电极错误的话，有可能造成电芯以及保护板的烧损。 以我们现在的视角看，左右两块电芯中间虽然说有空位，但是他们是直接相连的，触碰到一起是没有问题的。以现在的视角上下两块电芯他们两个之间应该是要绝对绝缘的，不能 能触碰到一起。连接完成之后，直接用万用表测试一下他输出端的电压，看看是否正常，输出端电压十四伏左右正常。接着接上充电器，看看能否正常充电，充电功能也正常。 接下来剪一些青稞纸，将电芯中间部位以及两侧部位裸露的部分做一下绝缘处理。 电芯的电机做好绝缘之后，接下来将旧保护板上的连接线焊接到新的保护板上，之后找一些热缩管，将这个新的电源做一下绝缘处理。 做好外侧的绝缘之后，就可以将这块电源重新装回筋膜枪，看看功能是否正常。点击开始按钮，可以看到筋膜枪能够正常运行，说明这块电源已经恢复正常。紧接着实验一下这块 电源的尺寸，看看能否正常装回到这个筋膜枪的手柄当中，可以看到尺寸正合适，正常装入到手柄当中，这样的话这块电源就维修完成了。朋友们如果有什么建议想法可以多多关注和留言，那么就拜拜喽！

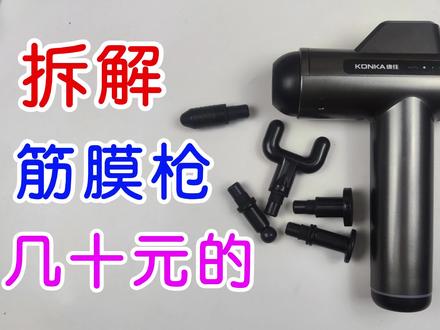

总有铁铁评论想要看拆筋膜枪，筋膜枪来了，其实我也挺好奇那些卖一两千块钱的筋膜枪到底有什么黑科技，筋膜枪内部无非就是电机和偏心轮， 奈何一两千块钱的实在是买不起，所以就花重金在坑多多买了一个，六十九块钱，还是个品牌货。 康佳的可能又是品牌授权，额定电压七点四伏，功率十八瓦，充电五伏两岸。看看这些头吧，这么多圆头， 这是锤哪的？这个不会是锤头的吧？这画风有点不对呀，哪位铁铁能告诉我这是锤哪的？瞎说， 试试圆头吧，长按开机总共六个档位，这真的能缓解疲劳吗？再试试这个头，我最好奇的就是这个头， 我终于明白这些筋膜枪销量高的原因了，个个销量十万加哇，这效果，看这肉抖的，不玩了，拆解三个螺丝， 这样看瞬间就明白了，底下肯定是电机，这里一个偏心轮，接着拆吧，看一下这部分，就是一个 偏心纹，里面一个小轴承。 哇，这电机有点出乎意料呀，个头真大，七七五的电机，怪不得锤的肉都差。电机个头太大了， 下面应该就是电池了，两个幺八六五零一千二百瓦，七点四伏。再看一下主板和控制部分吧， 主板上面就一个按键，然后是一二三四五六七七个 led 灯珠，这些原漆件无非就是充放电管理和电机的功率控制， 然后一个小升压电杆，就这些东西六十九元，这筋膜枪的利润估计有百分之四十到百分之五十，怪不得这康佳造电视了，也来造筋膜枪， 不仅利润高，而且销量还十分高呀，对吧？销量高？金国强内部啊，差不多都是这种结构，无非就是一个电机和一个偏心轮， 做工用料好的给上一个无刷电机控制，给做成无极调节的，不带档位我感觉也就顶天了吧。有机会咱们拆一个一两千块钱的筋膜枪，看一看它里面到底有什么黑科技，就到这里吧，记得点赞哦，拜拜。

这是我拆过最难拆的筋膜枪，今天来修个。筋膜枪，是一位粉丝朋友寄过来的，经过我的检检测以后呢是电池坏了，电池的电压是零伏，这种电池为什么会坏呢？就是我们长时间不用或者放着，长时间不充电就无法再激活了，就需要更换电池，从网上定制了参数一模一样的， 我们今天呢就给他装上，看看他能不能恢复正常。这两个地方是两颗螺丝，这个里边也隐藏了两颗螺丝， 这个里边也隐藏了两颗螺丝， 这里也隐藏了两颗螺丝， 当时我为了找这些螺丝耗费了很多时间，你以为这样都能拆开了吗？其实这里边还有机关。 好，这边撬开以后，最关键的一步来了，一只螺丝刀插入这个缝隙里，一只螺丝刀戳住，这好开了。最关键的一步也是我琢磨了好长时间， 这是一个无刷电机，这个轴承呢上了一个螺丝，好多筋膜枪都是这个螺，没有上螺丝，这个地方脱落，导致电机能转，这个头不能动。接下来我们要继续拆掉这四颗螺丝， 还要拆掉这个消钉，这个消钉是内六方的，用一个螺丝刀轻轻的往上 顶，他就出来了，还有两个螺丝。好，我们这样就拿掉了，这个是按键的面板，这个是无刷电机，这块板子就是给电池充电的板子。 好，我们现在电池已经装进去了，接下来把线头插上，这根线是电池，我们现在把它插上，插上以后 打开开关，灯不亮，灯不亮说明这块板子还有问题，我们继续检测这块板子，首先测量一下电池两端有十二伏的电压，这个 f 二是贴片电阻，我们看它通不通电压到这有十二伏，经过贴片电阻以后是零点六伏，没有电压了。 好，说明这个保险有问题，我们我们要把它换掉，现在把这个保险电阻换掉，焊好了电阻，准备把它插上电源 开机灯亮了，振起来了， 热身 完美修复。
