SW五角星钣金的画法

有学员问我梭利沃克怎么画这种五角星？步骤很简单，两个步骤画出来。来看一下单机拉伸凸台机体，选择前视基准面，单机多边形，这里画一个五边形出来， 单击智能尺寸，标注一下它的直径，选中改成构造几个线，这条边改成水平线， 单击直线从这里划过来，下去再连上去，下来连回去，画成这样的五角星。单击剪裁实体，把里面多余的线修剪掉，好，确定 这里给他拉伸高度，随便给一个尺寸添加薄膜，比如说给个五十或者是其他的角度打勾就可以了。再单击镜像，选择这个背面镜像，一遍打勾，我们的五角星就做好了。关注我主页，学习更多 sorry look 知识！

大家好，国庆节马上到了，然后今天呢兴奋给大家分享一个呃五角星的一个建模过程，这一个呢我可以用钣金给大家做一下，然后用三维剑魔给大家做一下，方便大家呢去呃绘制学习我们这一个三六四软件。 好，大家呢打开我们的 hellokit 软件，你电脑上啊哪一个版本都可以。然后我们点击文件新建，我们来新建一个零件，然后点击确定，然后 我们在前视镜的面上给大家进行草的绘制，比如说我们来画一个五角星，然后我们让他的我们用多边形画五条边。好，然后我们来看一下， 确定好，然后我们来绘制一条辅助线，我们让这条辅助线呢是数值的关系，而我们这一个五角星呢也是这样一个，第一个顶角在我们的数值位置 好，然后我们对他进行一个尺寸的定义，你比如说他的内环是五百，五百有点大，我们让他是四百，好，然后 然后五角星的画法呢，我们是这样把它对角连起来，这个连接 续大家可以随意，不用照我这一个来，只要我们将它对角连起来，形成这样一个五角星的形状就可以。然后我们将多边形的外轮廓转化成我们的 呃构造几何线，也就是我们这里的线。好，然后我们用剪切功能强劲剪裁来剪切，形成这样一 五角星的形状。好，然后我们点击确定，我们保存这一个草图，然后我们看到这是一个五角星的一个草图，我们在前视机制面，然后 做一个基准面，用来我们五角星的一个顶点，比如说他的顶点是二十，我们来看一下，然后我们点击确定好，然后 我们在这个基准面上进行草图绘制，绘制一个顶点，我们直接点击这里的点放在我们的中心上，然后点击保存创图即可。 好，然后我们来看一下，我们点击，如果说你是想三维建模的话，我们直接点击这里的放样图台，然后两个草图轮廓，第一个是一个点，然后第二个是我们的五角星。好，然后 然后我们点击确定，这样的话我们把基准面隐藏看一下，这样的话一个五角星就绘制完成， 他呢可以是贴在一个平面上，如果说你想两边都是这样，那么你直接镜像过来就可以，两边都是五角星的一个形状。 好，这是这一个三维剑魔。如果说你想板筋展开怎么做呢？这里呢给大家讲解一个方法，比如说我们点击板筋，这里呢有一个转换到板筋，也就是我们实体转换板筋，然后会有板筋参数，第一个面呢是固定面，也就是说我们这里选择一个面， 然后折弯边线，我们可以选择他，这样的话，这一个五角星的一个角是不是就绘制出来啊？然后大家的话，呃，参数半径厚度，这一个自己可以去设置，然后折完半径这里，然后设置零点一啊，然后点击确定，这样 的话这一个脚是不是就出来了？好，然后我们看一下这里呢， 我们可以在我们的上市记者面上进行草图绘制，我们来绘制一个旋转中心，上市 是不太好看。好，我们取消掉，我们看一下右视，我们在右视记者面上进行操作，位置方便我们查看，然后 然后我们看一下，我们绘制一条直线，那他是水平的关系。好，我们点击保存，然后我们点击 我们的圆周阵列，那么阵列的中心是不是就是他啊？我们刚才绘制的，然后阵列的实体我们来看一下，是不是选择他啊？阵列的中心我们选择他，再选一遍， 好，这样的话这一个五角星六角，我们设置成五这列个数，好，我们点击确定， 这样的话这一个五角星板筋是不是就绘制完成了？如果说你们的转弯师傅比较厉害的话，你也可以两个脚一起折，也就是我们刚才的身体转换板， 你可以多选一道折弯，那么就是两个一块折，两个一块折，然后还有一个你需要单独做，就是我们这里的这一个转换板筋的教程。好，转换板筋，如果说你想下料，那么怎么办呢？我们看到这里 有一个平面平板模式，我们也可以点击这里展平，我们展平了其中 一个，对不对？展平了其中一个，那么我们就可以把它导成我们的 cd 格式，比如说我们看一下输出到我们的 dfg， 或者说 嗯， dw g 歌手，或者说是 dx 格式，然后我们点击我们的桌面，然后选项，选项里面我们可以设置我们保存的版本 等等，我们点击确定，然后点击，比如说我们这里设置成 dwg 格式，这里面是五角星 下料下料涂， 点击确定保存输出，我们这里选择钣金，好，点击确定，这样的话这 一个边角就出来了，然后我们点击保存好，我们将它折叠回去，这样的话我们下料的话，我们直接下五次料， 这样的话是不是就可以啊？我们打开我们刚才的软件下料图，我们来看一下， 啊啊啊，这样这一个下料图是不是就完成了，我们可以去激光切割去下载就可以， 好，这就是这一个五五角星这样一个三维剑魔和钣金剑魔的一个绘制过程。好希望大家呢可以去认真的练习一下我们今天讲解的这一个模型。 哈喽，你如果想学 solox 的话，欢迎加入我们国庆节呢，我们也有参会活动，你可以去我们的官网查看，百度一下我们的官网西风博客。好，这样的话今天这一个模型就给大家分享到这里啊，给使用 solox 的设计师们推荐一个学习赛入口的一个网站，好，打开我们的 搜索引擎，然后搜索我们的西风博客，大家要注意这四个字，西风博客，然后找到第一个就是我们的官方网站，然后进入我们的官方网站就可以看到我们这一个布局，它是有一个软件下的目录，大家可以根据自己的需要进行一个下载，这里呢有我们的办公软件，还有我们的常用的机械设计软件，比如说 cd， 还有签证卡萨， clus u g 等等， 所以大家都可以进行下载。然后就是我们的有一个经验技巧，这里的话我会将我的呃 soloss 啊一些随机技巧都会在这里，今天给大家一个分享。然后就是我们的一个教程的下载，这里有 cd 教程，三幺四教程，还有教程优技教程，拍 plc 教程，还有金式教程等等，后期我们还会增加这里呢，我们可以看到教程的话是非常的丰富， 比如说板筋的教程，然后工程图的教程，还有我们十天学会三六个可视频教程都会有，并且我们有管道的教程等等，还有一些材质库，一些工具等等，可以说是为我们 solox 的设计师们量身打造的一个网站，比如说还有装配教程，有动画教程等等，我们 solox 各个模块的教程 都会有，并且我们也可以做一些练习题，我们下落词的练习题大家可以去练一下，比如说我们独有的一个练习的一百题，这一个单就可以去练习这一百题呢，包括我们可以看一下有草图片，从基础开始练习，然后有剑魔，每一个题的剑魔题我们可以看到，比如说我们打开一个剑魔练习题， 大家可以看到我们健康练习题，有我们的图纸，然后还有我们的视频教程，大家都可以去看好，然后我们就可以看到还有我们的反击练习题，以及我们的焊接练习题，装配练习题，功能图练习题等等，还有一个修建模，可以说是非常的全面，希望大家呢如果说你对萨洛克斯比较感兴趣，可以去我们的 西风博客可以去查看，包括我们的练习题，还有时间学会费用，使用教程等等等等啊，相信对你的学习和提高有一定的帮助。大家可以记住我们的网站西风博客，电炕。

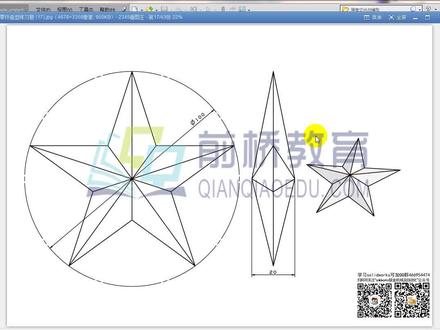

专注设计，培养设计人。大家好，我是全球教育的尼克老师啊，现在又跟大家来分享一个针对零基础同学来呃，学习的这么一个基础造型啊，一个立体的一个五角星， 那么我们刚开始入门的话啊，有一些可能会就是针对草图约束以及草图绘制以及我们这个建模这一块啊，有些同学可能会非常有问题。 好，那么今天呢，就做一个简单的这么一个案例啊，作为我们那个练习啊，我们可以来看一下，它是一个五角星 啊，一个五角星，然后他的呃大小是一个范一百的圆，等于就是说他是在一个范一百的圆里面去做了这一个五角星，然后他的整 体的最高的厚度是二十。好，就只有两个参数啊，一个是一百，一个是二十，那么我们如何去做出来他呢？好，首先第一的话他是一个五角星，那么我们就要先来绘制一个五角星， 这边大家看一下，我们先来画一个五边形，去作为我们的一个辅助五边形， 然后呢他这里的话是一个注意看啊，把这个先删掉啊，我们注意要去看这个圆是在我们的这个外边和里边，所以你在画的时候自己 看一下，你自己留意一下五边形，那么我们是要做内接缘还是做外切缘是吧？啊？这个无所谓了，你都可以标注是一样的，那么像这个的话，一百是在呃 这个外边的，所以我们给他去做一个外接源，做一个外接源，然后约束一下这个呃位置啊，智能尺寸， 来智能尺寸来标注一下这个地方是一百，那么说现在这个其实都是一个辅助啊，所以呢我们把它全部都变成构造线。好，然后呢它是一个五角星，注意看，我们可以去绘制这样子的一个五角星， 把五角星绘制出来啊，这个很简单哈，来用直线去作为一个连接，把这个五角星给他 连接起来之后把多余的线条用剪裁工具强劲剪裁，把它剪裁掉，剪裁完了之后呢，这个是我们绘制好的这一个呃图形， 注意看到，那么他这里的话是一个叫什么呢？二十，注意看到他是一个二十的一个高度啊，所以像这个时候因为他有了二十的一个约束，所以呢我们这里可以去绘制一个，来找一个这种面， 找一个垂直的基准面，我们来绘制一个线条，这里的话是二十。 ok， 这个呢是作为一个辅助啊，作为一个辅助 啊，这边是单边是十个啊，单边是十个。修改一下啊，单边是十个。这个时候我们可以怎么样去完成他呢？这里我们直接用这个放样工具，使用五角星五边形的五角星对 这个呃十个的线条的端点的点位进行一个放样， 十个对这个点位进行一个放样，就是这一个点啊，这个点位的话，现在这个这个点位出不来，是吧？啊？也没有关系，那么我们把它删掉啊， 我们重新去加个点，来这个地方给他到他，给他一个竖直 智能尺寸约束一下十个毫米来确定。我们可以进行这个点位的进行一个放样，放样工具来轮廓线对点位的一个放样。 好，那么这个呃立体的这个五角星一半就已经完成了，那么另外一半怎么去做呢？好，我们就不需要另外再去做了，我们 可以使用镜像工具去找一个基准面啊，针对这个五角星去进行一个镜像，然后这个立体的五角星就完成了， 好吧。啊，然后我们这边啊，全校教育的话，每天会有三节免费的，这个，呃， vip 课的一个呃，试听课，一个直播课啊，如果同学们想要系统学习，想要做机械设计的同学可以来 加一下老师 qq， 然后啊，可以加入到我们这样子的一个学习行列当中来啊，也可以去听啊，加一下我们老师的 qq， 然后可以去听我们这个老师的一个呃，直播课，一个试听课。好了，今天就分享到这里，谢谢。
