今天分享 solo 可画这种风扇液的方法。首先我们画中间的圆柱，在新的文档中单击特征，拉伸凸台机体，选择上视基准面，单击画圆，从坐标圆点画一个五十的直径圆，确定 拉伸的高度，同样输入五十打勾，再单击草图草图绘制，选择右视基准面，从坐标原点往上画一条垂直的线，再从左边拉到右边，画一条这样的斜线， 再选中这条线的终点和垂直线的终点，添加一个重合，单击智能标注，选择这条线和斜线，给他一个 五十的角度确定，再单击特征，选择参考几何体基准面，再选择右式基准面， 出来一百五的距离，生成这样的一个基准面，确定当今草图草图绘制，选择这一个面， 再从左边拉到右边，画这样一条斜线，同样选择这条线的中点，选择垂直线的中点，给他添加一个重合 单机智能标注垂直线和斜线，给他一个八十的角度确定，再确定。 做好以后，单击曲面，选择放样曲面，选这条长线，再选这条短一点的线，打勾， 做好这样的一个曲面打勾，单击草图草图绘制，选择这个面，单击直线，从圆心往上去一点，从这里直接画上去一条线，十的高度拉到外面，这里点一下， 再从这里下来十的高度拉到这里，再点一下 当今圆弧，以这两个点画一个圆弧，再以这个点和这个点再画一个圆弧，为一百四， 选中这条线，删除掉，单击圆角，在这里给他添加一个三十的圆角，下面也是一样，打勾，把上面这里 多余的删除掉，这里也需要给他删除掉，再单击智能标注，把这个圆心到这个边的距离给他标注一个一百一十六，再把坐标原点到这个圆心的高度给他标注一个十一， 再把这个圆心到边的距离同样给他标注一个一百一十三，同样给他标注一个坐标原点到这里的高度三十一。好，这个半径给他标注一下 这个半径，给他标注一下一百三十二。好，打勾，再确定，做好这样的一个草图，单击曲面，选择剪裁曲面，选择这个草图，再点这个草图里面的这个曲面， 打勾好，再单击加后选中这个曲面，给他加后尾一打勾， 选中这个基准面，给它隐藏掉。那么接下来单击特征，选择圆周正列，再选择我们的这一个面，点这个，再选择方向，选择这个面，一定要把这个几合体正列打勾，正列数量为五个，确定， 如果说没有选到方向，一定要点到这个好，确定做好他。那么做好以后，我们再单击圆角， 下面呢？给他做一个半径为五的圆角，打勾好，其他的我就不再去做了，这就是我们的分散液的做法。关注我主页，学习更多 sonywork 知识。

c a d 教学风扇扇叶，今天给大家教学的是我们的这一个风扇扇叶，它呢是由我们的圆和相切相切半径组成，那么我们今天首先来绘制一下，请大家旋转你的手机屏幕， 那么会员的命令我们都知道是 c 空格，对吧？然后我们看第一个小圆的半径是十，第二个小圆的半径是二十，那么我们点击圆心，输入半径十， 然后呢 c 空格，点击圆心，输入半径二十。我们绘制完了内部的两个小圆，我们继续往上看，这里呢给了我们两个尺寸五十，四十，这边还有两个七十和六十，通 过这四个尺寸呢，我们确定了两个圆的圆心，分别是二十和二四十，两个圆的圆心，那么我们 l 空格找到我们的这一个绘制圆的起点，然后往左五十，往上 六十，找到这个二十的圆心，那么 c 空格，点击圆心，输入半径十， 我们继续看右边，右边呢也有一个长度是四十，高度是七十，然后顶圆心的位置，那么我们 l 空格往右画四 十，往上呢，我们画七十，然后以这个端点为我们的圆的圆心。 c 空格点击圆心，输入半径四十，那么我们删掉我们的弧线，我们继续看，这里呢有 有一个啊一百，我们可以看得到，这一百的圆呢是通过我们的圆相切相切半径命令绘制而成，相切相切半径一百确定，那么我们的啊修剪命令给他修剪一下， 我们看右边，这里有一个啊二百，他同样的也是利用绘图圆相切相切半径面料，这个时候呢他的半径是二百，我们输入二百确定，然后 tr 空格键，然后修剪一下， ok， 然后我们继续看这里呢，还有一个是二四十的一个圆，那么我们还是找到我们的绘图 圆相切相切半径命令，然后给他来一个相切相切半径四十的一个圆。 pr 修剪命令，修剪完毕，我们继续看这幅图，有没有什么问题呢？大家看，我刚刚有操作错了一步，不知道你们有没有发现 这里呢？是这一个点，看到没有，他并不是和外部的这一个大圆相切，他是其实和内部的这个小圆相切，所以呢，我们就需要把这里给他更改掉， 找到绘图圆这一个小细节啊，大家一定要记得，这是我故意刚刚给大家这样画的，这是一个小细节，一定要注意这个小细节。那么我们绘图相切相切半径相切相切半径，输入二百 相切相切二百确定，那么 这边与我们一样的相切相切半径相切相切半径四十。第二命令，哎，给它修剪一下 完成，那么我们删除，接下来只需要把我们这一个图形给他做一个什么呢？哎，对了，就是我们的一个阵列，我们找到我们的阵列命令 a r 选，找到我们这一个环形， 然后找到我们要针列的对象，然后确定圆心，然后输入我们的数量。三，这是一个项目三空格， 那么 ok， 我们就完成了这一个圆的绘制。为什么这里有个相交线的，这里没有呢？因为他做了一个后期的修剪，我们找到我们这一个分解命令，我们有一个分解，我们把这一个阵列分解掉，然后 tr 修剪命令，我们把这里给他修剪掉。 那么大家看一下，今天呢，这幅图我们就绘制完成，您学会了吗？感谢观看，谢谢大家。

大家好，今天的话我们来制作一个这样的一个风扇叶的一个建模，那么所有的尺寸都有，需要尺寸的同学可以联系我领取，那么在这里的话我们就去新建一个文本， 找到我们那个工工制，我们第一个啊，这个的话我们先来看一下，第一个的话，其实这一块就是我们利用他的一个旋转啊，利用一个旋转，然后后边的话就是用我们这些平面进行他的一个拉伸切除啊，就可以了， 那么我们继续回来，在这里的话我们找到一个旋转，找到前视，进到我们的一个草灰视图，绘制一个中心线，我们做旋转的话都是要中心线的， 然后利用我们的一个直线，从我们的一个终点七十点，嗯，这条线可以不要啊，在这里我们直接绘制一条，然后利用一个弧度， 这个的话我们可以给他相矮一点啊，不要那么多。然后我们选择相切这两条线，给他做一个相切，他们的一个距离为四十， 这个线它是没有高度，我们只需要把它的一个半径给到八十二， 最后给我们这个弧度距离我们中心线的一个尺寸为一百。点击确定 啊，这一块我们就做好了，做好以后的话我们要去做我们的一个扇叶， 也就是我们这一部分，这一部分的话我们是先做到一个半条线，然后再做我们的一个上市里面去拉伸切除，保留我们中间的啊，就可以了。那么在这里的话我们拉伸， 然后在这里的话我们来绘制一条湖， 他的一个距离为十，那么这里的话给不了，我们先把其他的尺寸先给了，这里的话是一百四， 一百二十八， 然后再来调整它的一个高度的十， 这边的高度为七十五，然后半径为三百八点，确定 我们的一个拉伸的一个长度一百九 点，确定这一步我们做好以后，我们再来选择一个拉伸， 然后的话我们再来绘制一个圆，从我们这个中心点绘制一样的一个圆， 这个的话也就是我们四十的一个半径，然后的话我们再来绘制我们的一个弧， 然后这边的话也绘制一个弧，再来绘制弧， 我们利用删除段把这多余的我们进行他的一个删除，这些我们做好以后，下边的话会有一个圆角，这两条线他的一个圆角为十 啊，这这个线我们可以不要，它的一个延伸线啊，我们可以不要，然后再来定位它的一个距离， 我们选择尺寸，这个点距离我们中心线二十五， 这个点距离我们中线线二十， 然后这个边距离为七十八，这条距离为一百七， 这里为一百三十九，然后我们再来修改它的一个半径七十三，一百七， 我们这里的话把他的一个约束，我们给他删掉，这里的话才能进行他的一个标注， 然后我们看一下还差了一个尺寸，这里的话是一百七， 六百七七十三， 好，那么我们点击确定，在这里的话，我们也是选择一个曲面， 选择移除材料，我们在这里他的一个面组，我们点击这一个，然后箭头我们返回来， 那他这块弧度啊就有了，然后的话我们再给他做一个加厚， 加厚的一个厚度为二啊，点击确定，现在的话他就是一个实体，然后的话我们再来跟他做 我们的一个导圆角，选择导圆角，选择这条，按住 ctrl 我们去加选，然后把我们的一个选择集里面的完全导圆角，我们选择它，点击确定。 好，这样来做的哈，然后的话把我们这个拉伸到我们的一个导圆角这里，给他创建一个组， 然后选择我们的一个正列类型改成轴，我们要去把这一圈啊，我们给它打开，选择我们的一个轴，这条轴 乘元数为三，角度一百二，我们再来点击确定， 然后剩下的话就是我们中间这一块，中间这一块的话我们可以选择我们这一个旋转啊，给他做一个加厚，让他往里 往里加厚多少可以给他一个三啊，点击确定，那么你看我们这整个模型啊，就给他创建好了。

今天分享思路可画风扇金属网照的方法，前面教大家画了风扇液，今天教大家画我们的金属网照，在思路可中单击拉伸兔台机体，选择前视基准面 单机圆，以坐标圆点画个两百的直径圆，再画一个一百九的直径圆，打勾确定 厚度，我们输入一个单位打勾，做好以后，单击旋转托台机体，选择右式精准面 单机中心线，已坐标原点，划出去一条水平的中心线，单机举行，从中心线上画一个举行高度为十，厚度 为一。打勾单机智能标注，标注这个矩形的尺寸为高十，厚度为一，再把这个边到坐标远点的距离标注为五十， 再单击圆角，圆个零点五的角，把这个边圆一下角打勾，再打勾，然后确定 旋转成这样前面的特征，再单击草图，草图绘制，选择右式基准面， 单击直线，从这个地方画一条垂直的线，上去点一下，再对准他，按右键选为转到圆弧，然后从这个点拖出去 一个圆弧，大概到这个位置，再按右键转到圆弧，拖到从这个点拖出去，拖到这个位置点一下， 再单击智能标注，把这个圆心到这个边的距离给他标注一下尺寸，打勾，然后这个半径我们可以先改一下，比如一百五，这个圆弧的半径改成三十， 再把这个边到这个边的距离改一个零点五的距离，这条线的高度改成二十， 好，再把这个点到坐标原点的高度改成九十六，好，这个尺寸改成十。 我们的线做好了点确定，再单击特征当中的扫描，选择圆形轮廓直径改成一，合并结果去掉钩，打钩，做好这一个，再单击圆周正列， 选择方向为这个圆，选择实体为这个对象，正列八十个三百六十度。打勾 做好以后，再单击草图，草图绘制，选择前面这个面， 单机中心线，在坐标原点的下方跨一条水平线，长度为十五，单机智能标注这条线到坐标 圆点的高度，我们输入一点五，再从这个点到这个点的距离为七点五。打勾，单击我们的文本，选择这条线，在这里输入我们需要的文字， 再把使用文字这个勾可以去掉，去调整它的一些大小，比如改成一百一十，打勾，确定 在单机特征拉伸吐台机体，选择这个文字，拉伸突出，我们改成一个单位，打勾 好，我们的这个金属网罩就做出来了。关注我主页，学习更多孙悟可知识！

solidworks 趣味剑魔之风扇叶片今天带大家绘制一个风扇叶片的模型，需要原版模型的同学请点击评论区找猪价领取。首先我们选择上市面，进入草蕙，在这里呢我们画一个圆， 他的直径我们设置为四十，然后退出草图，直接进行凸台拉伸，拉伸的尺寸我们设置为三十， 然后我们再添加一组倒角，倒角的尺寸我们设置为三，要倒角画的项目呢，我们选择这个边线，还有下面的边线，点击确定。下一步我们再选择右视面，进入草绘，在这里我们画一条竖直的构造线， 然后再画一根中点线，中点线的位置放在这根构造线位置的中点处，两条线之间的夹角我们设置为三十度，然后退出草图，我们选择右视面作为基准，创建一个新的基准面，两个面 之间的距离我们设置为八十确定。然后在这个新技术面当中呢，进入草会，再画一根终点线，位置依旧是刚才的位置，这条线和构造线之间的夹角设置为六十，然后退出草图，我们选择曲面当中的放样曲面命令轮廓，我们就选择这两个终点线， 中心线，以及确定形成这样一个放样曲面，然后选择上市面，进入草蕙，在这里我们使用样条曲线绘制一下叶片的大致轮廓， 然后退出草图，我们使用曲面当中的剪裁曲面命令，剪裁工具就是刚才的草图，然后选择一下中间的这一块面，然后点击确定形成这样一个曲面。下一步我们再选择加厚命令，对刚才的这个曲面呢进行一个加厚处理，厚度我们设置为一， 取消勾选合并结果，然后点击确定，形成这样一个叶片，下一步我们再选择特征当中的圆周阵列，命令阵列的方向，我们选择这个圆边数量，我们设置为六个要阵列的实体呢，我们就选择这个叶片，然后点击确定。下一步我们再选择组合命令， 把叶片和中间的柱体组成一个实体，最后再进行一个简单的上色，这样我们的叶片就绘制完成了，你学会了吗？

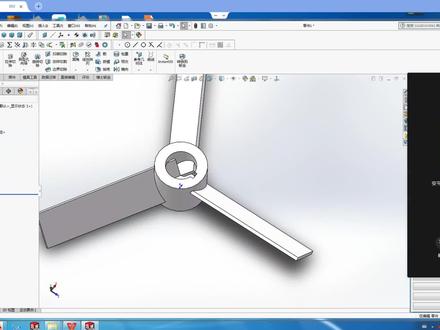

喂，哎，我连上你电脑了啊啊，我看一下你画图步骤 啊，从那边开始画的。行，变化一下 or two 啊，别的别的还需要我帮你啥？ 就是说我中间掏的这个，这个这个拉伸切除的这个我都是八十三的，我弄成八十三和七十三的怎么弄啊？就这个拉伸切除的是吧？对，那你就不要拉伸切除了，你就扫描切除就行了。 哦，扫描切除？那还用我给你演示吗？哦，我也不会啊。 哦，这么着 这是多少？呃，四十一点五。对，这么着，是 哦，在在做那个箭头 建槽你就单再画一遍吧。这个建槽和你这个上面这个特征联系了，所以你建槽再画一遍吧。哦， 他这这个扇叶是怎么拽出来的？我没看见。我给你录屏了，一会发给你 啊。行，好的，我就看看剩下。好嘞好嘞。啊，那就这样。嗯，好嘞。

上次我们根据图纸就像螺旋线扫略画了个风扇叶，那这种叶片参数写在技术要求里的要如何建模？看懂图纸更简单，要根据图纸建模出这个叶扇模型。首先绘制中间这个轴，这里圆柱的直径以及高度都标注出来了， 那么我们可以直接新建草图，然后把这几个圆都绘制下来，直径分别为十六、二十以及四十。 草图完成之后就对他进行拉伸，这里注意拉伸方向，小圆柱在水平面下方，中间的圆柱一部分在上，一部分在下， 现在这个轴就完成。 接下来就是绘制叶片部分，这里可以看一下技术要求，叶片中心面位于直径四十和八十的岛城，一百四十五的螺旋线形成的直纹面厚度为三毫米， 那我们只要在 ug 中根据直径创建螺旋线，其中导程就是单螺纹的螺距，然后利用螺旋线做一个直纹面加厚就好了，这里插入曲线螺旋线，然后输入技术要求中的参数， 再来绘制一根八十毫米的。现在两根线都完成了，我们来做指纹面，指纹面注意两根曲线的方向保持一致，指纹面完成就是这个样子，只需给他对称加厚就好了。 加厚完成之后，我们再对照一下图纸，可以看到这个是位于这个平面上的，然后这里还有倒圆角，那么我们在邮寄中使用替换面命令，将这个面替换到圆珠面上， 这样就是图纸中的样式了，然后另外一侧也是同样替换一下，现在叶片的图形就出来了，隐藏掉这个直纹面，对他进行倒圆角，这里倒圆角五毫米， 现在一个叶片就完成了，然后使用正裂几何特征秘密将它正裂成四份， 这样这个风扇叶就完成了。这个造型就是图纸中的样式了，确认没有错误之后就对他进行求和，你学会了吗？ ug 零基础新班来袭，快来预约课程一起学习吧！
