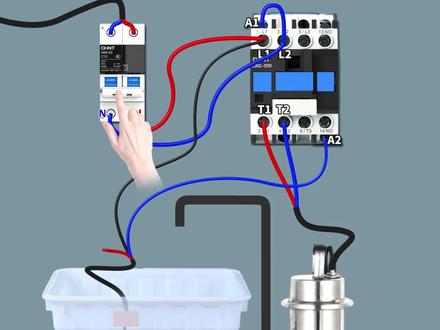

如何用浮球开关控制水泵实现自动启停?今天手把手教大家。先将电源火线接到接触器主触点 l 一 零线接 l 二接触器的 t 一、 t 二端子分别接水泵的火线与零线。再来看浮球开关,黑色线接火线,蓝色线接到接触器线圈一二, 最后把 a 一 直接接零线,这样就接好线了。通电后,接触器线圈得电吸合,水泵启动供水,浮球开关随水位升高到达一定高度后自动断开。接触器断开,水泵停止供水,你学会了吗?
粉丝275.5万获赞1469.3万

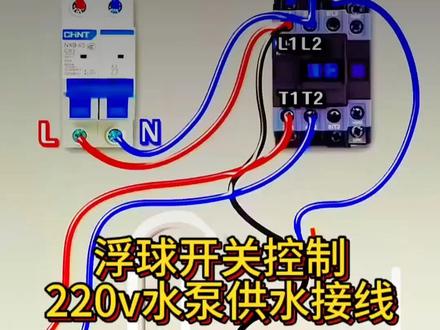

竟然还有人不会用浮球开关控制水泵,今天就来看看!先来接线,将电源火线接到接触器的主触点 l 一, 零线接 l 二,从接触器主触点引出两根线,分别接到水泵的火线和零线,然后将浮球开关黑色线接火线,蓝色线接到接触器线圈 a 二, 最后将线圈 a e 与零线相连,接线就完成了。随后接通电源接触器,吸合水泵开始供水。随着水位上升,浮球开关随水位升高到达一定高度时自动断开,接触器随之断开,水泵停止供水。你学会了吗?

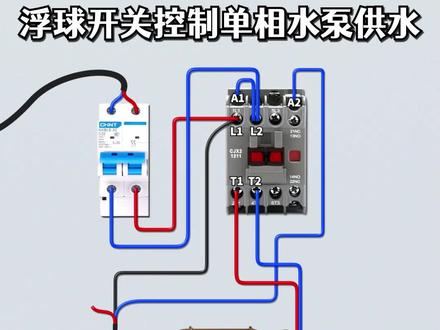

竟然还有人不会用浮球开关控制水泵,今天就来看看!先来接线,将电源火线接到接触器的主触点 l 一, 零线接 l 二,从接触器主触点引出两根线,分别接到水泵的火线和零线,然后将浮球开关黑色线接火线,蓝色线接到接触器线圈 a 二, 最后将线圈 a 一 与零线相连,接线就完成了。随后接通电源接触器,吸合水泵开始供水。随着水位上升,浮球开关随水位升高到达一定高度时自动断开,接触器随之断开,水泵停止供水。你学会了吗?

浮球液位开关作为最常用的工业仪表,在现场还是有很多工作人员对于接线的问题感觉到头大。这个是我们液位开关的接线端子,我们是三线制, 公共线为蓝线,绿线呢为高点,黑线为低点,如果想同时高低液位报警,把三根线接上即可,而且我们也会在接线盒的盖子上特别标明点关注,不迷路。

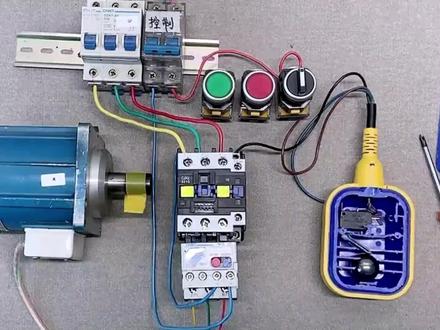

今天给大家介绍浮球开关自动供排水控制线路。首先我们看一下这个浮球开关,浮球开关里面有一个微动开关,微动开关具备一组常开触点和一组常闭触点, 浮球开关飘起来后,钢珠压到微动开关上,使常开触点导通常闭触点断开。浮球开关输出的三根线,蓝色线是常闭端,黑色线是公共端,棕色线是常开端, 这是热继电器安装到接触器主触点输出端。现在我们开始接线,从控制电源输出一根零线连接到热继电器长 b 触点九十五, 然后从九十六输出一根线连接到接触器线圈 a。 e 端, 从控制电源输出一根火线连接到转换开关,两组常开出点任意端, 我们先接一个自动供水线路,供水线路使用浮球开关长臂端蓝色线 把蓝色线连接到转换开关任意一组长臂出点输出端,浮球开关公共端,黑色线连接到接触器线圈 a。 二端 自动供水控制线路接好了,现在我们连接主线路,从主电源输出,三根线分别连接到接触器主触点输入端, 我用这个电机代替水泵电机的三根线分别连接到热机电器主触点输出端。 现在我们试一下打开转换开关,现在浮球开关处于默认位置,接触器吸合电机运转。浮球开关飘起来后,接触器断开,电机停止, 浮球开关落下来后,接触器再次吸合电机运转,这就是自动供水控制线路。如果我们要接排水线路,用这根棕色线替换蓝色线即可。把接在转换开关上的蓝色线拆下来,把棕色线接到转换开关上, 我们再试一下, 打开转换开关后,接触器和电机没有启动,浮球开关飘起来后,接触器吸合,电机运转, 浮球开关落下来后,接触器断开,电机停止,这就是浮球开关自动排水控制线路。感谢大家的支持!

干电工连浮球开关控制水泵都不会结,还好意思说自己是十年老电工?今天我诸葛亮就来教你电源火线接接触器主触点 l, 一 接触器出线接水泵火灵浮球黑线接火线,蓝线接接触器线圈 a, 二 线圈 a 一 接零线,通电后接触器吸合水泵抽水水位升高,浮球上浮到高位自动断开,接触器释放,水泵停转。你学会了吗?要是以后有电工考证或是复审的疑问,尽管来问我吧!

电工新手必看浮球开关给水箱自动上水,到底是怎么接才对?浮球开关说白了就是靠高水位高低来控制水泵启停的装置。生活和工地上都特别常见, 家里楼顶的水塔,小区的二次供水水箱用它来自动补水,水少了就抽,水,满了就停。农村的水井、蓄水池,还有工厂的出水罐,也是靠它来实现无人之手。还有一种情况是地下室的污水池、积水井 用它来自动排水,水多了就排,水,少了就停。今天咱们拿最常用的水箱自动供水来给大家讲一下,从原理到接线 一步到位。浮球开关里面有一个水银开关或者是机械触点,外面套着一个塑料浮球,当水位低的时候,浮球会自然下垂,里面的触点会接通或断开, 当水位升高,浮球会跟着上浮,里面的触点状态就会反过来。他有三根线,黑色是公共线,蓝色是供水线, 棕色是排水线。今天我们做供水,我们先看一下接一下主回路还是很简单, 电源进来经过断路器,然后到接触器的主触点,再经过接触器,直接接到电机控制线路时,零线接到线圈 a, 一 火线直接到黑色公共线,我们的供水接到线圈 a 二、接线很简单。当我们的水位处于低水位的时候, 水泵会一直运转,当水位不断的往上上涨,达到一定程度后, 我们的浮球开关就会发生变化,水位就会停。当你继续用水,把水用低的时候,他也会继续自动上水,这样就完成了供水。专用的浮球控制回路 实现了是低水位自动起泵,高水位自动停泵,完全不用人去手动开关水泵,这就是浮球开关在供水场景下的完整应用,从原理到接线再到实际动作,一步都没漏。 核心是记住供水是用的蓝色线,排水是用的棕色线。 一个是 n o 常开,一个是 n c 常闭。你平时接浮球有没有接反过导致水泵乱转的情况?评论区打出来,我帮你看看问题出在哪里。想学更多实用的电工接线,别忘了点个关注,咱们下期继续讲!

大家好啊,今天呢我们来讲一下这个线缆式的浮球开关是如何去安装的,然后我们首先从这个盒子里面拿出这个配件,配件有一个重锤,包括我们这个整套的线缆浮球, 然后我们可以看一下哈,这个线缆浮球啊,总共有三条线,有蓝线、黑线以及棕线,这个黑线啊,它是中间线,然后无论怎么接它都是必须要接的。 然后我们看一下他的东线,东线呢是接原水,一般我们设备的原水是低液位保护水箱没水了之后啊,他是控制设备停机的,然后我们那个蓝线呢,是接这个纯水高位的,然后比如我们水箱满了之后啊,是防溢出的一个接法, 然后这个怎么接呢?我们把这个线直接从这个重锤穿过去就行。这个重锤这重锤的位置啊,就是控制我们浮球的一个水位, 然后这个浮球里面是有一个球,然后球落到内部呢,落到内部是一个控制方法,然后球朝下落到这个球的外侧,是一个控制方法。当我们这个水满了之后啊,这个他会慢慢的往上飘,飘飘,飘飘飘 会飘成这个样子,因为这个水锤在这坠着,拽着,他会飘成这个样子,当里面这个球一旦触底,他就会给一个信号,然后如果没水了,他这个会掉下去,水 垂下来之后会给另一个信号,是这么一个操控的一个过程,如果还有什么不懂的可以在主页联系我。

贝尔还有人连浮球开关控制水泵供水都不会,一起来看看吧!首先,电源火线接接触器主触点 l 一, 零线接 l 二,从接触器的输出主触点端子引出两根线,分别接水泵的火线和零线。 接着把浮球开关黑色线接火线,蓝色线接线圈 a, 二线圈 a 一, 接零线,打开电源接触器,吸合水泵开始供水。浮球开关随着水位升高,到达一定高度之后,接触器就断开了,水泵停止供水,你学会了吗?
