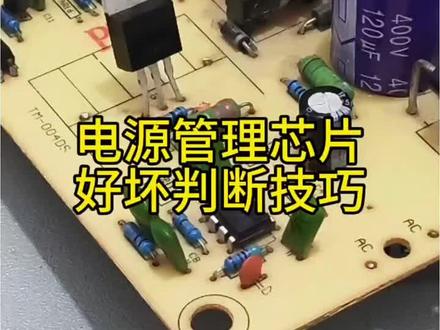

一天学一个电工知识，今天学习了解电源芯片好坏判断技巧。这是一个充电器电路板， 在这个主滤波电容负极旁边有一个三八四二电源管理芯片， 很多朋友不知道怎样判断这个电源管理芯片的好坏，下面分享两个判断电源管理芯片好坏的技巧。一，首先找到开关管，然后测量它的输入引脚和输出引脚，看有没有短路， 如果有短路，说明电源管理芯片已经损坏。如果开关管没有短路， 再用第二种方法来判断电源管理芯片是否损坏。方法二就是测量电源管理芯片的供电角和接地角，看有没有短路，如果供电角和接地角短路， 说明芯片已经损坏。怎样找到电源管理芯片的供电角呢？首先找到这个五十伏四十七 v 法的小电容， 这个电容就是专门给电源芯片供电，所有的电源芯片旁边都会有一个小电容，这个电容的电它都是从这个二极管整流过来，然后测量这个二极管和地是否短路， 这个地就是这个电容的负极。如果有短路，说明电源管理芯片已经损坏， 直接更换芯片就可以。电源管理芯片好坏判断技巧你了解了吗？记得点个小红心哦！

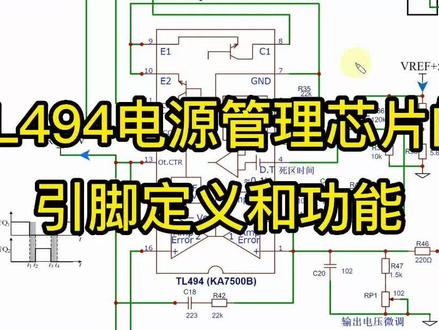

大家好，今天我们来讲 tl 四九四各款点燃的管理芯片，我们来看一下这个管理芯片的每一个银角以及它的作用。 首先先看这个一角、二角和十五角、十六角，这是两个运算放大器， 一角和一角是同向输入端，二角是反向输入端，同时这个十五角是反向输入端，十六角是同向输入端。这个运算放大器控制的是他输出的电压，那么这个运算放大器控制的是输出的电流。 第三角是他的反馈角，也叫做补偿角，他和无差放大器的输出角相连，同时控制这个芯片内部的 pw 脉冲信号。第四 四角是死去时间控制引角，第四角的电压越高，那么他的死去时间就越长。 第四脚电压越低，他的死去时间就越短。那什么是死去时间呢？我们来看这个图，当上管准备截止的时候，那么在他截止的这一刻，下管也是处于截止状态。当过去这一段时间以后，那么下管开始打通， 再等到下拐开始截止的这段时间，那么在这段时间内，上拐和下拐都是处在截止的状态，等过去了这一段时间以后，那么上拐又开始找通，那也就是 在等待的这一段时间，就是他的死去时间，也就是说上管和下管同时不工作的这段时间，也就是他的死去时间。 那么为什么要设置这个死去时间？就是因为如果上管和下管同时倒通，那么就有可能对地短路，就会击穿两个三极管， 所以在这里设置一个死区时间。第五角接的是定时电容，第六角接的是定时电阻，那么由这两个原接件产生一个，嗯，拒时波信号， 有了居直播信号，那么芯片内部就会产生一个 pwm 的方波信号。这个第五角一般为一点五伏左右，第六角的电压为三点五伏左右， 第七角是接地引角，第八角是三极管的机电机输出一路脉冲。第九角和第十角是三极管的发射机，一般是接地或者接一个电阻再接地。 第十一角和第八角一样，都是输出的脉冲信号，当第八角为高电瓶的时候，第七第十一角就是低电瓶，第十一角是高电瓶的时候，第八角就是低电瓶。这两个，嗯，银角输出的是一个交错的脉冲信号。 第十二角式供电营角正常的电压范围是七伏到四十伏，正常工作以后，他的电压是十二伏到二十伏之间。 第十三角是输出电压的一个控制音角，也就是控制芯片的工作模式。让十三角为高电瓶，也就是和十四角这个五伏基准电压相连，那么 第八角和第十一角就会同时输出两路脉冲信号，当十三角接地，那么也就是十三角 为低电瓶，那么就会输出一路脉冲。第八角和第十一角的脉冲是一样的，第十四角是五伏基准电压，当十二角的工作正常以后，那么第十四角必然会有一个五伏的基准电压，如果没有这个五伏基准电压，那么这个芯片肯定是不正常的。 第十五角十六角，那么就是控制的是电流输出。银角，这就是这个芯片的所有银角的一个功能和定义。好，今天的视频就到这里，咱们下期再见，拜拜。

大家好，这是一个 tm 四九四的电源管理芯片，咱们今天来看看这个芯片它的一个一秒定义。这个芯片呢是一个开关电源上经常用到的一个电源管理芯片，它的额定频率在二百 k 盒子。 来看一下这个电源管理芯片，我们从这个第一角开始。第一角和第二角是内部乌沙放大器的输入端，一角是铜像输入端，二角为反向输入端。那么第十五角和十六角呢？是内部无沙放大器二的 两个输入银角，十六角是铜像输入端，十五角是反向输入端。我们看第三角，第三角是他的一个反馈银角，他是反馈给内部一个 pwm 控制器一个信号，从而使这个内部控制器调节他的占空笔。第四角是死去时间控制银角， 四角的电压越高，那么他控制的这个死机时间就越长，那么输出的粘封笔就越窄，他的电压越低，那么他的死机时间越短，他控制的粘封笔就越宽。第五角和第六角是他的定时电容 和定时电阻，这两个银角外界一个电容和一个电阻，使内部产生一个巨直播的正大信号。第七角呢是接地银角，第八角是第一路方波输出的一个银角。第九角和第十角是内部的两个插圈管，发射机经过输出以后，两个银角接地。 第十一角是第二路防磨输出的一个阴角，第十二角是宫殿阴角，他的电压在七伏以上，低于七伏，这个芯片就会停止工作。第十三角是输出控制阴角，当十三角为高电瓶，那么十一角和十二角会输出两路脉冲， 当十一角为高电瓶，那么八角就为低电瓶，八角为高电瓶，十一角就为低电瓶，十四角呢是五伏基准电压。输出角十五角，十六角，那么是乌沙发大界二的两个输入银角，十六角是正向输入角，十五角是反向输入角，那么这是这个芯片的一个银角定义。好，今天的视频就到这里，感谢大家的收看，我们下期再见。

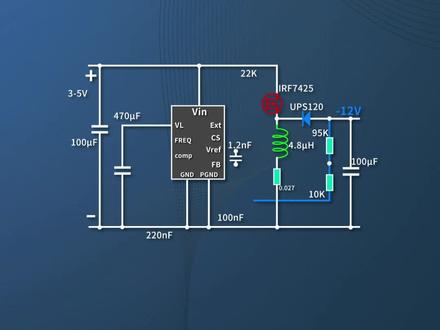

电源管理芯片在开关电源电路中经常出现，以常见的幺八四六芯片为例，它的引脚你都了解吗？ fr eq 指频率，用来设置开关管驱动信号的频率，通过在这个角与 d 之间串联一个电阻来设定 c o m p 值补偿，在角与 d 之间接电阻和电容，对芯片内部的运放环路进行环路补偿，使运放电路工作稳定。 f p 是反馈， 用来设置输出电压。 v r e f 只参考电压，这个芯片会输出一点二五伏或二点五伏的稳定，参考电压。 c s 是电流采样角，用来检测流过电感的电流。 e x t 连接外部开关管的门挤，用来控制开关管的导通和截止。 gnd 是接地。 p， gnd 是电源， dvin 是电压输入， vl 是供电。来抖音极速版看视频领现金！

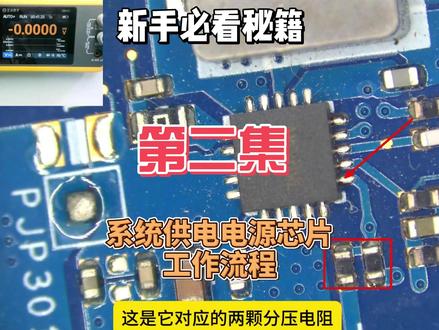

哈喽，大家好啊，上一个视频给大家分享了如何快速找到系统供电三五伏的输出电杆， 并且还讲了如何判断系统供电三五伏这个电路是不是正常的。这期视频我们来分享一下系统供电电源管理芯片的工作流程。 p 二三零幺这颗电杆是系统供电三伏的输出端， 大家可以看到它是与 p u 三零一这个芯片相通的，说明 p u 三零一就是系统供电三伏的电源管理芯片。我们在电路图当中搜索 p u 三零一， 下面我们就来具体分析一下这颗芯片的工作流程。第一步，这颗芯片要有十九伏的输入电压，也就是公共点电压。我们在显微镜的视角下面来观察一下，这是芯片的第一角， 它的二三四五是属于十九伏的共列， 实测电压十八点九伏正常。第二步是稳压器的开启信号，这里的 e n 是 代表 eleven， 也就是开启的意思， l d o 代表稳压器， 三伏，五伏是代表开启稳压器的三伏和五伏。 通过电路图查询可以看到 e n、 l、 d o 杠三五伏是由十九伏经过两颗电阻分压来产生的，通过分压计算我们可以知道开启信号的电压正常应该为四点四伏左右， 这是 c 面的第十一角，这是它对应的两颗分压电阻， 实测电压四点三四伏正常。这里要特别注意的是 e n 二开启的是稳压器， 那么有的人可能会问，这里的三伏 lp 与这里的三伏 o s p 到底有什么区别？大家可以看到三伏 o s p 输出的电流很大，但是三伏 lp 这个电压的电流只有一百到一百七十五毫安左右， 也就是说他不能够带动大的负荷。所以第二步的开启信号是来开启芯片内部的稳压器的， 如果输入电压正常，开启信号正常，芯片就会从第十七角输出一个三伏的电压。 如果我们的待机电流达到了零点一安到零点一七五安左右，说明稳压器的输出端有对地短路， 大家可以看到稳压器输出端的对地值正常是在五百左右。当稳压器工作正常之后，下面才会轮到我们的 pwm 电路工作，下一个视频我会给大家分享 pwm 电路的开启信号产生条件。

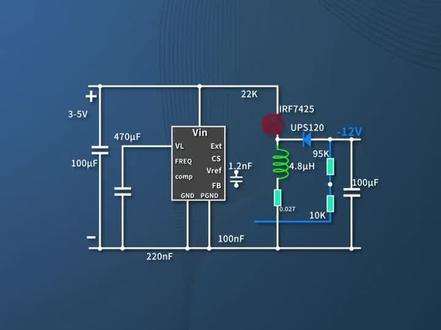

电源管理芯片在开关电源电路中经常出现，以常见的幺八四六芯片为例，他的影脚你都了解吗？ fraq 至频率， 用来设置开关管驱动信号的频率通过在这个角与地之间串联一个电阻来设定。 comp 直补偿在角与地之间接电阻和电容，对芯片内部的运放环路进行环路补偿， 使运放电路工作稳定。 fk 是反馈，用来设置输出电压。 vr。 ef 指参考电压，这个芯片会输出一点二五伏或二点五伏的稳定。参考电压。 cs 是电流采样角， 用来检测流过电感的电流。 ext 连接外部开关管的门级，用来控制开关管的导通和截止。 gnd 是接地， pgnd 是电源地， vin 是电压输入， vl 是供电。

朋友们大家好，根据近期发布的内容，咱们介绍的是开关电源，今天给大家带来的是十六角的电源管理芯片，它的型号是 tl 四九四。 tl 四九四常用于半桥式开关电源当中。掌握他的工作特点，必须要识别他的银角定义，识别他的银角定义，必须要掌握这个驱动芯片的 大体的工作特性。这个驱动芯片的内部集成了两个误差放大器， 所以说在十六个银角当中，他必须要有误差放大器的同享输入端和反向输入端。同时这个驱动芯片内部还有两个三极管，所以说在他的 众多银角当中，他还有三极管的极点级和发射机。除了误差放大器的通向输入端和反向输入端，三极管的极点极和发射机之后，这个芯片还有基准电压供电，还有频率设定，还有死去调节。 这个芯片的一角二角是一个误差放大器，十五角和十六角又是一个误差放大器， 一角是第一个误差放大器的铜像输入端，二角是第一个误差放大器的反向输入段，十五角和十六角相对是第二个误差放大器的铜像输入端和反向输入端。 麦宽调制输出信号补偿段，四角是死去控制，有的电路上用到死去调解。 五角和六角之间一个是 ct， 另外一个是 rt。 ct 是正当电容， art 是正当电阻。 利用震荡电容和震荡电阻分别接到五角和六角当中，他固定一个震荡频率，七角，接地八角和九角。十一角和十一角分别是两个三极管，八角是第一个三极管的 几点几？咱们所说的是芯片内部的三极管，九角是第一个三极管的发射机，十角和十一角是另一个三极管的极点集和发射机。 这个芯片宫殿也非常重要，他的十二脚是宫殿， 是输出控制段， 有的电路上写的是输出方式，十一四脚就是五伏 基准电压，就是说这个芯片当你给他加上供电之后，他必须要有一个五伏的基准电压输出， 这就是这个芯片的银角定义。好，感谢大家观看与支持！

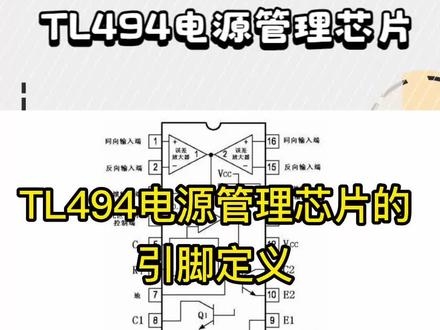

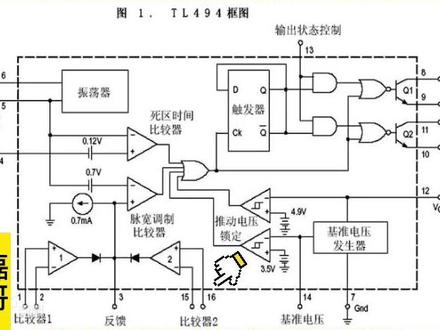

接下来我们认识一下大名鼎鼎的 tl494 电源管理芯片。大名鼎鼎的 tl494 电源管理芯片问世已经 40 多年了， 一经问世便凭借其潮高的性价比、极其稳定成熟的性能，被广泛应用在大中功率的用电设备中。它是一款双列直插式十六银角的电源管理芯片，下面咱就把它的各个银角功能详细讲解一下。 一脚是内部误差放大弃医的同乡输入脚，二脚是内部误差放大弃医的反向输入脚，三脚是一个反馈补偿银脚， 同时也是 pwm 比较器的输入端角。三角内部与比较器一和比较器二的输出端是相连的。芯片的四角是死区时间控制比较器的输入端，这个端口可以设置 tl 四九四死区时间的区 值，他的电压可以在零到三点五伏变动，同时他的占空比也可以在零到百分之四十九之间进行变动。当这个角位输入电压为零，也就是接地的时候，他的死区时间是最小的， 但是这时可以获取最大的占空比。新天的五角 ct 是内部震荡器的定时电容的接入银角，这个电容的取值范围通常在 0 01 违法和 0 1 违法之间。 芯片的六角 rt 是内部震荡器定时电阻的接入银角，这个电阻的取值范围通常在 5 到 100 k 之间。 芯片的七角是信号地，也就是芯片工作的参考地，内部连接在基准发生器上。芯片的八角是输出晶体罐 vt 一的集电集，同时也是 vt 一的正向脉冲的输出端，它的耐压值是 41 伏 250。 好安。芯片的九角是输出晶体管 vt 一的发射集，同时也是晶体管 vt 一的参考地端，一般与七角地直接相连，八角是跟供电银角 vcc 是相连的，九角直接接地芯片的十角，十一角是晶体管 vt 二的发射集和集电集， 十角与参考地相连，十一角是正悬波的输出端。芯片的十二角 vcc 是偏置电源工作电源的输入端，外部连接 vcc 供电，内部连接基准发声器、振动、电压锁定等各个部件进行供电工作电压的范围是 7 到 41 服。 芯片的十三角是输出工作模式的控制端，当它与十四角也就是和基准五伏连接的时候，进行推碗工作模式。当十三角与低进行连接的时候，属于低电瓶单端工作模式下， 大方的 q 一和 q 二经体管的两路的输出脉冲是完全相同的，最高的占空比可以达到百分之九十六。 芯片的十四角是基准电压输出银角，内部连接着基准电压发生器，他的输出电压是五伏十毫安。芯片的十五角是内部误差放大器二的反向输入端，他可以接入保护电路的反馈信号。 芯片的十六角是内部误差放大器二的铜箱输入端，它可以接入保护预指的信号比较器二通常用来过电流或者过电压的保护。

一天学一个电工知识，今天学习了解电源管理芯片好坏判断技巧。这是一个三八四二电源管理芯片， 是种广泛应用于中脚功率开关电源的电流控制型脉宽调制控制器，其核心工作原理是通过调节脉冲宽度来稳定输出电压， 并实时监测电流以提供保护。通常在电源管理芯片旁边都会有一个小电容来给芯片提供电源。芯片的五角和一角就是供电角。 下面分享一个快速判断电源管理芯片好坏的方法。把万用表打到二极管档位， 红表笔接芯片，五角黑表笔分别测量其他七个引角。测量每个引角都会有一个零点六伏左右的压降。 先测一角，一角有一个零点六三四伏的压降。再测二角，二角又一个零点六五三伏的压降。再测三角，三角也有一个零点六五伏的压降。 再测四角，四角又有一个零点六三伏的压降。再测六角， 六角也有一个零点六二伏的压降。再测七角，七角有一个零点五八五伏的压降。再测八角，八角有一个零点五七一伏的压降。 通过测量，七个引脚都有一个零点六伏左右的压降，说明这个电源管理芯片是好的。 电源管理芯片好坏判断技巧你了解了吗？记得点个小红心哦！

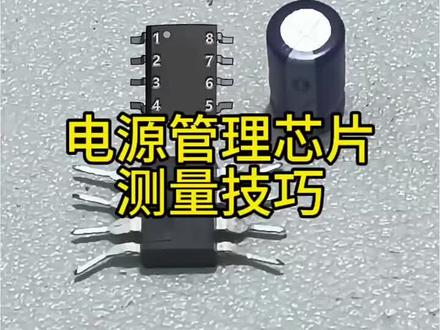

开关电源管理芯片 a 六幺五九 m， 主要用于液晶电视适配器等中小功率的开关电源中。它的引脚功能和好坏测量怎么判断的？其实很简单， 首先我们说一下它的引脚顺序和引脚功能，从左到右开始带有起点标识的是，一脚、二脚、三脚、四脚、五脚、六脚、七脚。 一角呢，功能是内部慕斯管的原极过流检测输入外接取样电阻。二角呢是 vcc 供电角，启动电压约为十七点五伏。三角呢是接地端， 四角呢是稳压反馈输入，同时具备过压过载保护的功能。这边呢是五角， 五角呢是高压启动角，直接连接整流后的高压母线。六角是空角，内部呢无有没有连接 七角呢？内部慕斯管的漏极连接开关变压器的圆边。很多老师傅不知道怎么测量它的好坏，其实也非常简单，五角和七角符合二极管的特性，正向压降约为零点四到零点七伏左右。反向呢是无穷大的。二角和三角， 正向压降也是零点五到零点七伏左右。反向也是无穷大的。一角和七角呢，反向无穷大，正向呢有一定的压降，符合木索管的特性。我们在测量它好坏的时候，任意两角之间风鸣档，如果导通短路，这个芯片基本就可以判断损坏了 所有银角。对地组织呢，如果接近于零，这都属于严重短路的情况。我们还可以用电阻档对地测量，二角对地正常，有几千欧到几十千欧的组织。 五角对地正常，因为高组织达到几十千欧以上。除了利用二极管档测量电阻对地测量，我们还可以用第三种方法通电测量。 通电测量呢，更为准确，需要给 vcc 提供一个十八伏左右的电压，测量四角的反馈电压是否在零点六伏左右，观察五角的波形是否正常启动，七角呢，是否有开关波形， 若无输出无电压、电压异常或者芯片发烫比较严重，则为判定芯片损坏。这就是 a 六幺五九 m 电源管理芯片的全部内容，希望对您有所帮助。

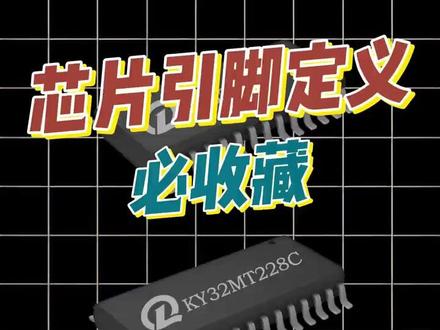

最近很多小伙伴私信问我芯片电路里的 vcc、 vdd、 vssve 各个引脚的作用，如果你分不清，今天我一分钟给你讲清楚。 vcc 是 通用芯片的正电源引脚，通常见正电源。 vdd 多用于数字芯片的电源引脚。铅坠 i vdd 表示芯片内部模拟部分电源。一 vdd 表示数字部分的电源引脚。 vss 数字芯片参考零电位角，通常加接地。 v e e 多用于模拟电路，代表负电源或者发射及电源接地端及参考零电位，通常见电源地。 这些符号看似相似，在不同的芯片和电路中含义有差别。弄清楚它们能帮助你准确的读懂电路中，避免接线错误。欢迎大家到评论区讨论。

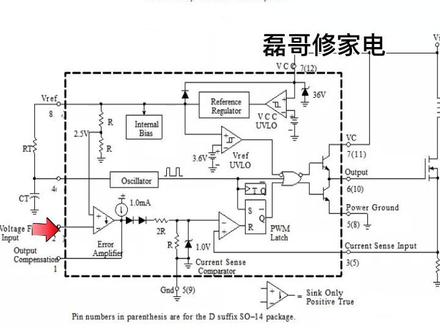

大家好，今天咱谈一谈三八四二电源管理芯片的电压反馈银角。三八四二电源管理芯片的电压反馈银角有两个， 分别是一号银角和二号银角。也就是说，光我反馈回来的次级输出部分的电压变化信号，既可以送到三八四二店员管理芯片的一号银角，也可以送到二号银角。但是两个银角的外部电路和内部调节原理却有着相当大的区别。 首先我们看一下光偶送过来的电压反馈信号送到一号银角，这时我们会发现，二号银角通常是直接接地，又因为一号银角是内部误差放大器的输出端， 而这个输出端又直接连着内部电流检测比较气的反向输入端。而内部电流检测比较气又关联着六号银角的脉冲输出占空 空笔的大小。由此可见，光偶的反馈信号直接送到我们的一号银角，就等于绕过了内部的误差放大戏。或者说，光偶的反馈信号直接送到我们的一号银角的话， 就根本没有使用内部的误差放大器。光偶的反馈信号直接送到我们的一号银角的电压反馈信号直接参与了我们脉冲驱动信号的调整。 送到我们的一号银角的电压反馈信号越低，六号银角输出的脉冲驱动信号的占空比也就越低。反之，送到我们的一号银角的电压反馈信号越高，六号银角输出的脉冲驱动信号的占空比也就越高。 接下来我们看一看，如果光偶的反馈信号送到我们三八四二的二号银角，情况又讲如何呢？从上面电路图中的电源管理芯片区 区域我们可以看出，如果光偶的反馈信号送到我们 3842 的二号银角外围电路复杂了很多。首先这种情况下，光偶的集电集需要供电， 这路宫殿既可以从基准五福上获取，也可以从宫殿绕祖上获取。显然，本实力中光偶的集电集需要的宫殿取自基准五福。 在这种情况下，除了急电急需要供电之外，光搂内部光敏三极管的发射急还需要一个涉及电阻把反馈信号送到芯片的二号银角。 因为二号银角是内部误差放大器的反向输入端，送过来的电压首先要经过这颗误差放大器的误差放大才能并入内部的脉冲驱动信号控制网络。所以送到二号银角的电压越高，六号银角输出的脉冲驱动信号的占空比就越小。 反之，送到二号银角的电压越低，六号银角输出的脉冲驱动信号的占空比就越高。

上一条视频，我们一起了解了 l d o bug、 boost 这些电源拓扑原理，但你有没有发现，真正的电源管理芯片远比一个拓扑复杂得多？同样是降压，为什么有的芯片卖几块，有的卖几十块？差别就在 保护功能、控制机制、稳定机制、工作模式。今天这条视频，我们一起从基础拓扑进阶到真实芯片内部，把规格书上所有英文缩写一次性讲明白， o c p u v l o o v p scp hiccup pfm p s m softstart e n 等等。 听懂这一条，你看任何电源 datasheet 都不在忙，我们从最核心的问题开始，拓扑只是怎么升降压，而芯片功能是怎么安全、稳定、耐用的升降压。一个基础 bug， 电路只能降压， 但加上各种检测、控制保护，电路才变成一颗真正的电源管理芯片。 o c p 是 overcurrent protection 过流保护的缩写，这是电源最基础的保命功能。作用限制输出电流，不让电流过大。烧芯片，烧板子、烧后端设备。实现方式很简单， 芯片内部会串联一个小组织，检测电阻，或直接检测功率管的导通压降。一旦电流超过你设定的预值，芯片立刻限制占空比，强行把电流压下去。没有 ocp 输出，一短路芯片瞬间炸给你看。 s c p 是 short circuit protection， 短路保护比 o c p 更极端，输出直接对地短路，电流会瞬间冲到几档，必须立刻关断功率开关。 step， s c p 反应速度极快，通常是微秒级，电压异常暴跌，加电流瞬间暴增，判定短 路，立即关断。很多芯片 o c p 和 s c p 是 整合在一起的，一个限风直电流，一个防死短路。 黑 cap mode 意为打嗝模式，很多人见过电源短路后灯会一闪一闪，这就是黑卡吧。作用，短路时不一直硬扛，而是关断重试缓短路再关断，像打嗝一样周期性尝试重启。 为什么要这么做？避免短路时芯片一直发热烧毁，也避免去掉短路后还要重新上电才能恢复。 实现逻辑检测到短路关断输出，等待一段时间再试开正常就恢复，不正常继续打嗝。 u v l o under voltage lockout 欠压锁定作用， 输入电压太低时不让芯片工作，比如芯片正常工作要四点五伏以上，你输入只有三伏，芯片内部电路不能正常驱动，会导致功率管半开半关发热暴增，波形异常，直接烧毁。 u v l 就是 电压不够直接锁死，不工作保护自己。 o v p over voltage protection 过压保护作用，输出电压太高时立刻关断，防止炸后端芯片。比如应该输出三点三伏， 结果失控，输出八伏，后面的 cpu 传感器 m c u 直接击穿 v p， 实时监测输出电压，一旦超过绿值，立刻关断开关管，强制拉低输出。 t p over temperature protection 过温保护，芯片内部集成了温度传感器，温度超过一百五十摄氏度或一百七十摄氏度时，直接关断输出，等温度降下来再自动恢复，防止过载散热差环境高温把芯片烧穿。 soft start 软启动，不用开机时电压慢慢上升，不瞬间冲上去，如果没有软启动，哎呀，一开机输出电压瞬间冲上去，会产生巨大冲击电流，输入电压被拉垮， 后端芯片被冲击损坏。实现方式，功率偏，内部把参考电压慢慢抬高，不输电压从零缓慢升到设定值，通常是一米秒到十米秒。可调 p f m p w m p s m 三种工作模式，这决定了效率、噪音、轻载表现。 p w m pulse width modulation 脉宽调制固定频率，调节导通时间，适合重载输出文波响效率中规中矩。 p f m pulse frequency modulation 脉冲频率调制固定导通时间，调节开关频率，轻载时开关次数变少，空载损耗极低，效率超高，但文波稍大，频率不固定。 p s m power save mode 节能模式，很多芯片把 p f m 加轻载优化，统称为 p s m 轻载自动跳节能，重载自动切 p w 密。这就是为什么同样是 高端芯片，在小电流下续航更长，发热更低。 e n enable pin 使能引角，不用让芯片开机关机的控制角 给高电瓶工作，给低电瓶彻底关断，功耗几乎为零。 m c u 可以 通过 e n 角控制电源开关，免现设备休眠省电，持续控制。 current limitter current sharing 限流与均流， 大功率电源多相电源常用，甚至每一路电流让多颗芯片或多路功率管平均分担电流，不会出现某一路累死，某一路闲着。重点总结，现在告诉你这些功能是怎么从拓扑长出来的。第一 基础拓扑 l d o bug boost 等于负责升降压。二、 加上电压检测，出现 u v l o o v p 三，加上电流检测出现 o c p s c p 四加上温度传感器出现 ot p 五，加上重试逻辑，出现 high cap 六、加上开机界面逻辑，出现 soft start。 七、加上轻载控制逻辑，出现 p f m p s m p 得铺 m 八、加上外部控制角，出现 e n。 拓铺是骨架，保护与控制是血肉，两者合在一起，才是一颗完整的电源管理芯片。 你在规格书里看到的所有英文缩写，本质上就是让电源更安全、更高效、更耐用、稳妥。搞懂这些，你才算真正懂电源管理芯片。

电路中，芯片引脚中常看到 vcc、 vss 等英文，那这些字母都代表什么含义呢？ vcc 是 电源管理芯片的高电压引脚，可接受三点三伏或五伏直流电源的输入。 e n 是 使能引脚控制芯片工作状态，需要时打开，不需要时关闭。 c s 是 片选引脚，通常用于选择发送数据时接收哪个芯片。 r s t 指复位引脚，用于重启作用，应 是中断引脚，当出现异常情况，会中断正在执行的程序。 p d 是 断电引脚。断电不一定要切断芯片的外部电源，如芯片自带 p d 引脚，直接拉一下 p d 引脚就相当于断电了。 v d d 指工作电压，用于器械内部的工作电压。 v s s 指公共连接，用于电路公共接地端电压。

一个开关电源最重要最核心的部分，也就是他的电源管理芯片，像这样的一个三八四二的开关电源，当他的电压出现波动，出现异常的时候，我们怎么去判断他电源管理芯片的好坏？ 这里是一个简单的一个三八四二的开关电源，然后在这个部分，这个八个角的芯片就是他的电源管理芯片三八四二，当他的三八四二有了一个启动电压以后，他的八角就会有一个五伏的电容，然后他的五伏和四角 形成了一个 rc 正荡电路，当这个正荡的锯齿波出来以后，他的六角就会输出方波，从而来控制这个变压器冲刺力次，冲刺力次 的后极就会产生电压，这是三八四二的一个简图，像它的脚位，我们可以看到它的五角是 g n d， 这是七角啊，七角是 v、 c c， 它的启动电压是十六伏以上，当我们要测试它的好坏的时候，可以给它的五角七角共一个十七伏的电压。完了以后，当它有十七伏电压以后，它的八角 就会出来一个五伏的基准，然后这边的话就会形成一个锯齿波，如果用示波器看的话，大概是这样的一个波形，如果我们用万用表电压档去量它的电压，一般在一点九伏或者两伏大概这个样子，然后像他六角，他是输出一个方波，如果拿万用表去测的话，电压可能在 九伏这个样子。我们先来通电量一下他是否符合这种情况。首先给他的五七角啊，我们焊了两根线给他供上电， 这个开关电源我给他五七角焊上两根线，然后给他供上十七伏的电，现在电已经供上了啊，来，我们可以来测量一下他的五七角，现在有十七伏的供电啊， 已经满足了第一个条件，他的启动电压超过了一十六伏啊，然后当他有供电以后，他的八角就会产生一个五伏的基准啊，可以看到是一个四点九九七伏 啊，也就是五伏。同时当他这边八角有五伏积分以后，和他的四角形成了一个 rc 正荡电路。锯齿波来量一下一点九八伏 啊，接近两伏，是一个锯齿波，当他有锯齿波以后，他的六角就会输出一个方波，大约在九伏这个样子，八点二一也正常啊，量的是一个平均值八伏到九伏，这样的话这一个电源管理芯片就是好的。 就说如果说当我们通上电以后，我们量它发现它的六角没有输出，那么这个芯片要不然就是被保护了，要不然就是它坏掉了。
