cad2024填充图案怎么自定义

今天呢，我们来教大家如何在 cd 当中添加自定义填充图案。首先输入快捷键 op 空格，打开选项对话框，接着点击支持文件搜索路径前面的加号，点击完成之后呢，我们点击右边的一个添加按钮，然后再点击浏览按钮， 选择我们填充图案所在的一个文件位置，并且选择他点击确定，再点击应用确定。这时候呢，我们输入 填充快捷键 h， 选择图案后面的一个三个点，在这里其他预定 一里面就会写是我们刚刚添加的一个 图案了，点击确定，我们比例把它调大一点，然后选择十七点空格， 点击越南， 点击确定。那么这个填充图案呢，就是我们刚刚自定义添加进去的，你学会了吗？

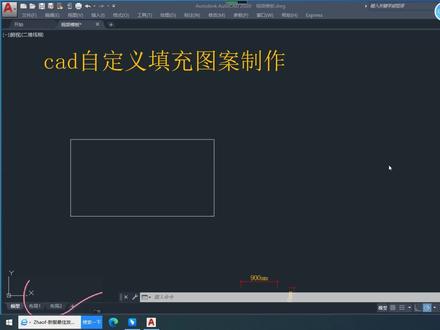

每天一点 cd 小知识。大家好，这节课我们学习 cd 自定义填充图案的制作教程。好，首先我们来看一下什么是自定义填充图案， h 控制， 然后我们在填充类型里呢，它分为三种，一种预定义，用户定义和自定义。什么是自定义？就是我们系统自带的图案满足不了我们，我们需要去自动自己去定义一些我们的填充图案的样式，啊啊， 尺寸啊，对吧？好，然后呢，我们就在这自定义类别里面有两个，我去创建的一个全程图案，我们随便去选择一个吧，选择第一个，然后就是正常的一个。 呃，图案填充的一个操作，选择填充区域。好，空格，然后填充比例，我已经 写过了，改的是八百跟八百乘八百的砖吗？然后我们去指定一个圆点，然后我们直接不预览了。啊，我们直接确定吧。好，那么这个填充呢？就完成了。 好，那这个怎么去制作呢？首先我们去制作自定义填充图案，之前呢，我们需要去学习一个新的命令 ap， 就是加载小程序的一个快捷键 ap， 然后风格在我的这个桌面下呢，我已经放好了我的一个 创建填充图案的一个小程序，然后双击他，我们点击加载就行了，那么在下面会显示已经加载成功，然后关闭掉他就行了。好，然后呢，我们去创建我们的自定义填充图案，我们如果 想要去创建这个，我们画 r e c， 然后画举行啊，八百 type， 八百。好，这个移动一下，移动到下边。 好，移动到下面呢，我们去修改一下他的一个图形样式就行了， f r 一百，然后 m 倒多个，为什么我倒了圆角之后原来的边还有，因为我用的这个模式呢，是不修剪模式， 我们修剪，不修剪的话是二级命令，下面会有一个 t 去改变他的一个修剪模式。啊，好，然后我的这个基础的一个图形呢就做完了，做完之后呢，我们全选，然后给他一个 x 分解命令空格，把它分解过之后呢，输入快捷键 p， 就是创建填充图案的一个快捷键 mp 空格。好，然后我们在这里面去命名我们填充图案的名字，那比如说啊，我们想叫他 仿古砖，我们就命名就行了，然后点击保存，点完保存之后，他让我们选对象，我们把这个重新再选一下， 选完之后空格，然后需要我们指定基点，就是把我们这个自定义填充图案呢，给他指定一个基点，我指定到左下角，左键点击，然后他会让我们指定 横向的重复间距，我们这个砖如果你想让他是多大的，或者我们这个图形多大，给他八百对吧？那我们就指定八百空格，然后指定竖向的间距，我这个举行是八百 成八百，所以书箱也是八百空格。好，指定完成之后呢，我们创建填充图案的一个操作呢就完成了，然后我们来看一下我，我们输入快捷键 h 空格，然后我们选择 自定义填充图案，在阳历里面，阳历这行，左键点击阳历看一下，下面就找到我们刚才创明的这个仿古砖，这个紫禁意的一个类型了。 好，那么以上呢，就是自定义填充图案的一个制作过程，你学会了吗？想要学习 cad 的同学点赞、关注，分享更多的 cad 小知识！

c a d 如何自定义图案进行填充？输入填充命令 h 发现软件本身自带的样例简直少之又少，这里会用到一个小插件， y q m k 首先输入 a p 命令 c d 加载我们的小插件，画好我们要填充的图案，就这个圆形吧。选中我们的圆形，输入 m p e 命好，填充图案名称 h 直接填充刚刚定义的图案就搞定了，是不是很简单？ 再举一个例子，我们画一根曲线， m p e 命好图案名称，再随意绘制一个要填充的区域 h 就可以直接填充了，超级好用。 你可以看到学长给大家收集整理好了很多好看的填充图案，免费分享给大家，包括这个填充的插件。如果你想系统的学习 cd 及天正软件设计并准确绘制出整套频率抛图纸， 以下所有的图，学长都会带着你手把手的绘制，零基础教学，让你成为一个优秀的设计师。我是建筑学小帅学长，我们下期再见！

我们在做试工图的时候，往往 cad 自带的填充图案不能满足我们的绘图要求，如何安装自定义填充图案？两步教会你。首先选择要安装的 pat 格式的填充图案，在电脑桌面右键 cad 图标，打开文件所在位置， 找到 support 文件夹，把 p a t 格式填充图案复制到这个文件夹下，然后返回 c a d 文件快捷键。 h， 打开填充面板，点击样例，选择自定义，就可以看到安装的填充图案了。选择图案，调整下比例就可以使用了，你学会了吗？

哈喽，大家好，我是小斌。呃，今天还是自己定了一个分享，呃，关于填充，我们看一下，我随便画一个东西，画一个圆吧。啊？随便画个圆，我想在这里边填充一个钥匙， 随便填充一个啊，我们发现他这个样式啊，相对来说，嗯系统之外的还是比较少。 嗯，他分这一个模式， iphone 模式，其他预定义啊，还有自定义，自定义模式里边没有 啊，那我们怎么才能给他就自定义呢？你假如说我想要一些其他的模式，但是我就嫌他这里边这样式太少太少了啊，我们怎怎么才能给他添加进去呢？那么我们今天就 是给大家嗯分享这一案例啊，首先我在嗯我自己的网盘上，我自己有一个啊，有一个钥匙， 嗯，关关于，嗯，关于一个样式，关于那个 cd 的样式，我已经下载好了，然后总共是八百多个图案啊，就这样了，总共八百多个图案， 那么我们怎么才能给他添加进去呢？关于他这个 pet 点 pvt 格式，就所有都是他的那个填充样式 啊，大家记住点 pct 就是他的填充样式，就是，呃，别人写的，或者是那个你自己去写的，他最后的格式都是点 pct。 那么我们怎么才能给他先添加进去呢？ 我首先 ctrl a， 然后 ctrl c 啊，也就是复制全部复制，然后我们需要怎么办？嗯，需要给他先关闭他，然后我们找到这个 cd， 找一下，我的 cd 软件比较多啊，看啊， cd 是在这里，我们首先呢，首先我们把这 cd 先挪过来啊，首先 啊，我们打开他，首先先给他那什么先给他右键，对，右键，右键，然后打开文件锁在 位置，然后找到一个，嗯，那个文件文件夹，这文件夹就是这里，就是他啊，就是他 s 开头了啊，我们双击给它打开，然后把这个点 pet， 所有的这些点 pet 都给他放到这个文件夹里， ctrlv。 啊，这样我们所有的点 pet 都给他放进来啊，然后我再重重启， 然后我们再画个圆，然后 h。 好，我们看一下他的样式有没有多啊？大家会看这些自定义的都出现了，刚才他是空的啊，这里自定义的填充样式都出现了，这些所有都是。 哎呀，那我们随便选中一个啊，这是他相对这总共八百多个样式，对，这是砖，这砖的地面呢？这应该是地面，地面那个，呃 啊，这也是地面那种砖，对，一些钥匙，这钢筋混凝土的道路线，道路广场软木背石还是比较全的啊，脚和板的啊，那我们随便选中一个吧，找 一个相对来说比较复杂一些的，看一下这个石料吧，看一下这石料是什么样的，选中他，然后预览一下啊，我们这个可能是比例不是太协调， 一百还不够算一千啊，就是这样，然后你确定这就是他的钥匙？ 不知道我这个分享啊，对家对大家有没有所帮助啊？如果大家觉得我这个视频啊，可以大家大家加关注，如果有不明的地方可以私信我，好，今天的分享到这里，好，谢谢大家。

今天教大家在 cd 中如何进行自定义填充。我们都知道在使用 h 填充的时候只能选择我们里面现有的图案，今天教大家如何把我们自己想要填充的图案填充到我们想要填充的对象里面。 首先我们要把填充的对象先定义成块收入我们快的命令币空格， 然后起一个名字，名字的话呢，大家可以随便去起，点击拾取。点我们拾取到我们的五角星上面。 再次点击我们的选择对象，选择我们的五角星这个位置大家可以随便去选，一个是当定一层快之后，我们的五角星原图形保留，一个是原图形转换为快，一个是原图形删除， 大家不要去进行删除，我们稍后还会用到。我们选择转换为快，然后点击下面的确定，这样我们的快就定义完成。然后输入我们的 supbr 空格，选择我们的最后一项， 然后选择我们的五角星空格。再来在我们要填充的图案里面，也就是我们这个大圆里面点一下。 再次酷阁我们只需要等待，就把我们想要填充的五角星填充到了我们的这一个圆圈里面。你学会了吗？

c a d 快速填充自定义图案的方法，我们首先绘制一个图形， 接下来我们使用定义块命令。 b。 空格位块，输入一个名称， 点击实习点，在图形当中单击选择对象空格，点击确定，接下来我们使用面临 super sup e r 空格，我们点击第五项， 我们点击一下图形，单击图形的两个基整点 空格，我们在图形当中单击空格制作完成。

老板说客户让把自己画的这个图案弄到背景墙上，让我看着解决，解决不了，不能下班， 没什么能拦住偷懒绘图员回家的心。我们打开软件，把图片加载进来，然后把它转换成 cid 格式，输出为 cid 格式，在 crd 中打开， 选中图案，输入 mpe 空格，点击确定，点击一点，再确定距离，然后找到背景墙，输入 h， 调整图案比例就完成了，你学会了吗？

cad 给了我们很多预设的填充图案，我们可以在这个基础上增加一些自定义填充图案，将 cad 最小化。在桌面快捷方式上，点右键打开文件所在位置。当然你也可以直接在电脑里找到文件安装的位置， 找到一个文件夹， su pp o r t 这个文件夹，双击打开，然后将你要添加的填充图案打开。我这里有一些常用的填充图案，这里要注意，一定要将原文件选中， 然后复制回到 s u p p o r t 这个文件夹内，直接点击粘贴，选择，继续在该文件夹下就已经有填充图案的原文件了。我们再回到 cad 里 h 空格，点开图案库，最下 下方就是刚才添加的自定义图案的预览。添加自定义填充图案是不是很容易呢？自己也试一下吧。
