臻识车牌识别一体机安装教程

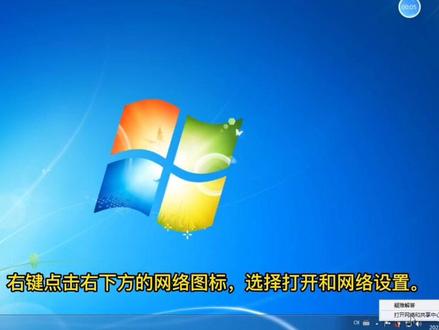

千石安装片之真实相机调试真实相机的出厂 ip 为上图所示用户名密码。上图所示， 现在开始进入设置，确认电脑的网线已插在和车牌识别同一个交换机上。修改电脑 ip 为上图所示， 开始修改。右键点击右下方的网络图标，选择，打开网络和共享中心，选择更改试配器设置，右键点击本地链接，选择属性，选择写意版本四后点属性， 在这里输入刚才讲到的 ip 地址、网关和严码，目的是保证电脑和车牌识别摄像头在同一个 体育网内，前三段一样，后一个不能重复。点击确定电脑 ip 修改完成，接下来登录相机进行必要的设置。 打开浏览器，输入车牌识别的 ip 地址，输入用户名密码。登录成功后先把这个车牌识别的 ip 改成幺九二点幺六八点幺点幺零幺， 第二个车牌识别就要改成幺零二，第三个改幺零三，以此类推。改完后网页会自动跳转到再次登录，输入用户名密码不变， 此时登录的 ip 已经是幺九二点幺六八点幺点幺零幺了。登录后调节识别区域，这个没什么复杂，调到能扫到车的位置即可。红色的区域是抓 拍，车牌外围线是预识别区域，大体调成这样就可以了，原则是车牌下边缘与红色框线的下边缘线平行，车过了红色框线下边缘线即抓拍。 调完点保存规则，出入口改成对应的，点击上方高级设置，选择外设管理，把 rs 四八五杠一全部打勾 点确定后保存，再选择串口配置。波特率改成幺九二零零，如果不播报车牌，就改回九六零零点确定，再选择评选语言。 这里必须改成和我一样的设置，包括顺序，请仔细看我设置上移识别时间， 上移白名单，过期时间，注意格式上移白名单验证结果打勾设置完和下图完全一致即可保存。点击上方设备维护， 选择时间设置，点击同步本机时间。真实相机基础设置完成。下面讲一下车牌录入方法。打开我们提供的真实车牌识别软件， 双击运行蓝色的这个图标，点击这个放大镜搜索，以搜索出的所有 相机中找到自己设置的这个 ip 为幺九二点幺六八点幺点幺零幺的相机。 找到后双击登录， 点击右边的白名单， 点击添加，就可以在这里输入需要添加的车牌号了，输入车牌号和过期时间就可以了。点击保存后，这个车牌就加进来了。 真实相机的必要设置已经全部做完了，车牌识别可以正常使用了， 可以关闭电脑了，这个就是拖机使用，没输入车牌号的车是进不来的。如果需要更多设置，需要安装设备厂家提供的专用软件。真实车牌识别系统调试完成。

真实摄像机 rs 四八五， a 一 b 一，接载 led 显示屏 控制卡的 a 和 b 顺序不要弄反，启达信号是奥特一下下层版的倒数第三第四，接载 到达控制器的一二，公共合开开关电源的一二接二百二十伏。 led 屏开关电源的一二接二百二十伏。

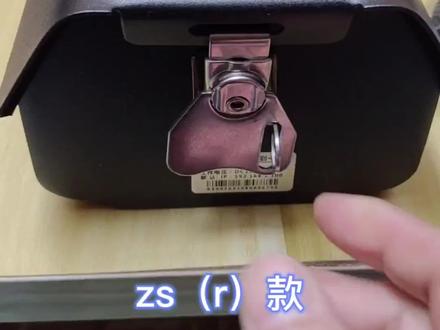

说下真实 c 三百相机内部结构，这一个内存卡下面这个黑色的按钮是复位键，长按三秒以上，可以恢复出厂设置，这里接十二伏的电源， 上面这一排的一和二是压地杆开门的接线柱，这边呢，不用管，基本用不到啊。下面这一排一二接四八五信号线， 四八五信号线 ab 要互相对应，不能接反三四。开门信号线不分正反 五六，这是关门信号线，不分正反。档口设备通电以后，红灯常亮，运行正常，绿灯是一闪一闪的。我是彤姐，我们有缘再见。

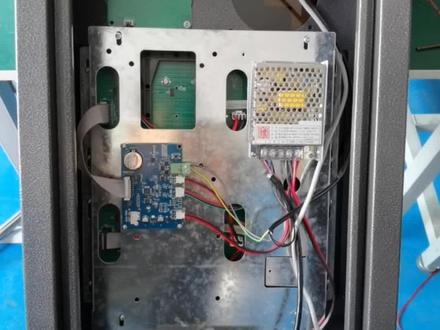

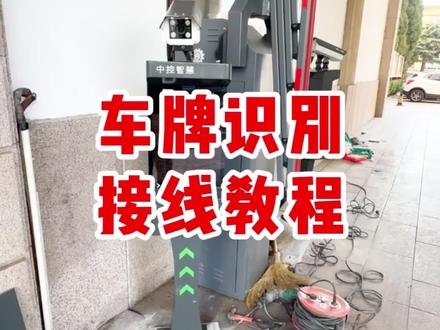

真实相机接线，打开显示屏后盖开关，电源接二百二十伏， l 接火线， n 接零线。 打开相机电源一端接二百二十伏， 棕色接火线，蓝色接零线。相机四八五， a、 b 下边一排的一二口接显示屏控制板， a 接 a， b 接 b。 相机 开闸信号 out 一下，边一排三四口接到闸，起闸信号网线连接电脑。

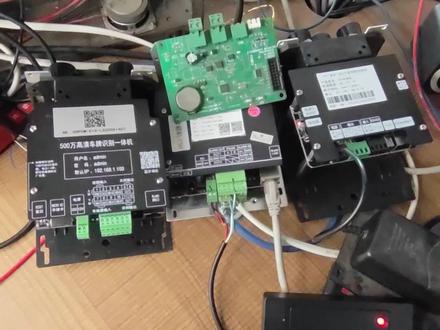

这个是三种相机，真实相机、千亿相机、信号通相机。接下来我们看下如何接线。这个是正的十二伏，这个是负，这个是 o u、 t e 口，就是开闸指令接口，也就 也就是第一排的一二接口。这个 o u t 二口的是远程观察接口。在下面第二排的一二接口。第二排四八五、 四八五的 a 接口。四八五的 b 接口。接到语音板卡的 a 对 a， b 对 b， 这个是通信接口啊，不能接反，一定是 a 对 a， b 对 b。 好， 我们看下千亿相机，千亿相机呢？ 这个是正的十二伏负极一二接口。开闸指定接口，这个是四八五的 a 接口。对语音板卡的 a， 这个银板卡的 b 对 四八五的 b， 这个是线路通的相机。十二伏正十二伏负， 这个是四八五的 a 接口。 b 接口分别对应 a 接口对银板卡的 ab 接口，对银板卡的 b 接口，这个 ot 一 口， ot 一 口是开闸指令接口。

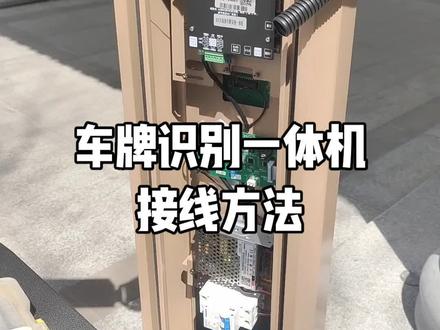

今天分享一下车牌识别倒闸接线出入口车牌一体机各放一根信号线进到闸机，可以用网线替代，这样可以多预留几芯备用车牌摄像机到交换机。一根网线，联网用的 用一根 r v v 三乘一点五电源线串联倒闸和车牌一体机到两百二十伏电闸箱。说到这里你是不是觉得很耳熟？没错，和门禁布线接倒闸控制板公共和其感 储入口开闸信号都接好后，把二百二十伏零火线接到断路器，地线接金属相体。特别强调一下，接地线很重要，不可忽略。 然后把网线做好，水晶头插好，另一边连接交换机自动落杆装置可以用地杆线，也可以用雷达。我这里用埋地杆线方式通过车辆检测器接到闸控制板公共和地杆，这样就完成了所有接线。是不是很简单？关注老刘每天一个弱电小知识！

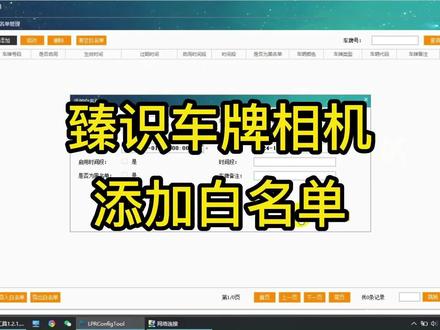

真实车牌相机添加白名单教程视频有点长，建议先收藏，最后一步最关键请务必看完！先将下载好的工具解压缩， 双击打开工具， 点击搜索相机， 双击列表登录相机连接失败。 oh， god， please！ no！ no！ 别怕，这是本机 ip 和相机不在同一网段所致。进入网络设置， 点击已泰网，点击更改适配器选项，双击正在使用的网络连接，查看 看本机 ip， 记下这个 ip， 点击属性， 选中 ipv 四、点击属性，输入刚才绩下的 ip， 也可以是同网段和其他设备不冲突的 ip， 输入此网页码默认即可，默认网关和 dns 可以不填，点击高级，点击添加，输入一个和相机同网段和别的设备不重复的 ip， 此网眼码默认即可。点击确定，再点击确定，点击关闭界面保存设置，再回到相机登录界面，再次双击 相机列表进行登录。看到视频了，登录成功，点击白名单按钮，点击添加，输入车牌号码 修改有效期， 其他的按默认即可。点击保存添加成功。 你以为这样就好了吗？ no！ 先听我把批量导入讲完再来告诉你。 点击导出白名单，点击确定，记下保存位置， 双击打开文件， 按模板格式添加所有车牌号码， 按 control 加 s 保 存文件一定要按原来的扩展明保存，不能另存为 excel 表格。 点击导入白名单，选中刚才编辑的文件，点击打开， 导入完成，点击确定。所有车牌号码都显示出来了，重点来了，这样导入的车牌号码未必会起作用的。还需最后一步，打开浏览器，输入车牌识别相机 ip 按回车，打开登录界面，输入用户名 at me 密码， at me 点击登录。这个插件可按 装，也可不安装。 点击基本设置， 点击白名单设置。这里有三个选项，默认为托机自动启用收费，电脑关机或者软件未连接相机时才会启用，启用则是强制启用。选中该选项，点击确定保存即可。你学会了吗？

真实相机 u 盘路车牌教程首先我们准备一个 u 盘，如果没有 u 盘，也可以用 tf 卡加读卡器代替。 双击打开白名单模板文件， 输入车牌号码， 输入过期时间，其他字段可以不用输入， 如果有多个车牌，可在下面连续输入。 点击保 存文件， 点击式保存为原来的格式。点击关闭模板， 将事先准备好的 u 盘插入电脑中， 点击此电脑，打开驱动器界面，双击打开 u 盘，将白名单模板拖入入盘跟目录中， 点击关闭入盘界面，并拔出入盘。为了验证实际效果， 我们打开相机工具进行观察，实际操作中这一步是不需要的。双击打开相机工 工具，点击搜索相机搜索出来了，双击相机列表，点击登录， 点击白名单，点击查询相机里面是空白的，没有一个车牌， 现在我们来打开相机外壳，逆时针转一下就能打开，这里就是入盘接口， 将装有白名单模板的入盘插入相机 usb 接口，稍等一会，车牌不多，一般十几秒就可以完成。 现在我们来刷新一下， 暂时还没有，再来一次，车牌终于出来了，录入成功， 拔掉 u 盘，合上盖子， 顺时针一转，锁紧即可。优盘路车牌到此结束，谢谢观看！重要说明，优盘路车牌仅适用于企事业单位内部，不收费停车场，可使用拖机管理，而无需电脑，对于收费停车场没有任何意义。请记得关注和点赞。

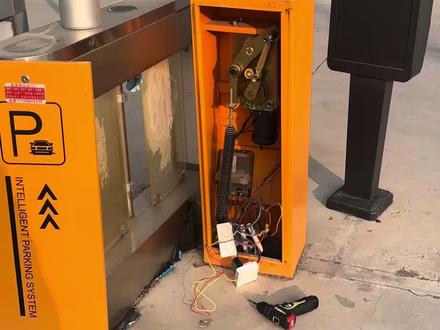

把这套门禁车辆识别摸到这个位置， 摸到这个那个，摸到这个 线咋过线怎么过线怎么过这个问题，所有的线都去掉， 固定线位准备切线， 入口的车辆识别和出口的车辆识别的线都要接到倒闸里面去，还有主线，现在我们把那个线槽提前开出来， 车辆识别和倒闸的固定螺丝，然后现在打出来，等下用膨胀螺丝打进去 刚刚切好的线槽，我们用电钻把里面的水泥块踢出来，然后等下穿管子， 现在试着把倒闸，然后先固定上去， 因为里面还有一套伸缩门，然后把伸缩门先关起来，看有没有影响到伸缩门的运行轨道。 车辆识别已装好，开始充电测试，然后把交换机装好，等一下要开始切地杆线圈，也就是最后的一个过程， 这个地杆线圈长切了四米，宽切了一米，然后现在快进， 现在开始了最后一步，也就是埋地杆线圈， 这个地杆线圈是一百米的，然后呢我们切的是四米乘一米，也就是说我们缠一圈是接近十米， 等一下呢，我们就缠个三到四圈，然后呢这个视频我们是缠了四圈，然后灵敏度会更好，因为长安太多也不好。 今天是从早上干到了天黑，然后我们开了自己的车来测试一下，起杆正常，然后压地杆线，之后落杆正常， 现在把车子掉头，我们再试一下出口 起杆也正常， 然后地杆线圈压地杆线圈落杆也正常， ok， 收工。

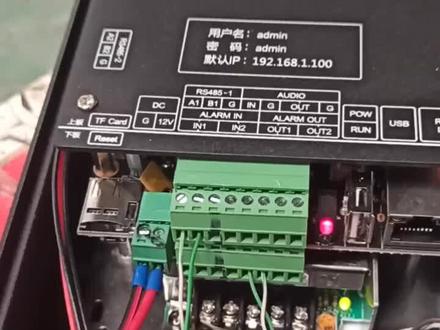

整个倒闸系统他的核心就是这台车牌识别相机，他的工作流程是当他识别到车牌号码之后， 他会通过网络查询是月租车还是临时车，是否有权限给予开门。当确认给予开门的时候，他会给机箱内的倒闸主板发送一个开闸信号，倒闸主板收到这个信号，闸杆就升起来。整个流程就是这样， 我们看看它内部的构造，掌握它的接线和原理。打开盖子内部是这个样子，这个是存储卡的卡槽，可以插内存卡使用。 比如说像工地上使用不方便的时候，我们可以通过电脑把这个车牌信息存储到存储卡里面，然后把存储卡插到这个卡槽里面，也可以直接使用。 这个接口是电源接口，通常摄像头是直流十二伏供电，两百二十伏交流电接到变压器变成直流十二伏给相机供电。 我们接这个电源的时候要注意分清正负极，肩低是负极，十二伏接正极。 这里有两排端子，上面有一排对应上面这里的接线标识，下面还有一排和上面这一排端子的结构是一样的，它对应对应这里的接线标识。这里有一个 r s 四八五 a b 摄像头识别到车牌号需要显示在 led 屏上，是通过这个四八五 a 和四八五 b 这一组数据把它传输到显示屏的主板上， 然后显示屏主板把这个信息解析出来，把车牌号显示在 led 屏上，同时喇叭还可以读出车牌号相关信息。我们从这里的 a 点引出一根线到显示屏控制板的 r s 四八五接口的 a 点， 然后 b 点到 b 点，这两根线要对应接线，不能接错，接错了就不能报语音和显示。 这里有一个 o、 u、 t、 e 摄像头控制倒闸开闸，就是通过这组接口靠它来发送一个开闸信号给倒闸主板，也就是一个开关量信号。这组接口有两根线，一根线接在倒闸主板的公共端， 另一根线接在倒闸主板的开闸上。当摄像头拍到一张车牌号，那么这个车牌号是不是系统里面的月租车、年租车，如果是可以通过的车，系统就给倒闸一个开闸的信号， 从而完成起干这个动作。这个 o、 u、 t 二是控制关闸的，一般不用， 这里有一个 r、 j 四五，这个是网络端口，网线就接在这里连接到摄像头，方便管理这个摄像头和设置这个摄像头我们后台的电脑会装有车辆管理系统和收费系统的软件，也就是通过这个网线来传输数据。 现在也比较流行联网到网络上的服务器，这种方式不需要电脑直接连接到服务器上，收费管理、开闸管理全部通过网络，也是靠这个网线传输数据的。 上面这里这个是输入地感线圈，也就是压地感识别的这个功能，车压在地感线圈上，可以触发摄像头拍照这个功能很少用，这个 a、 u、 d、 l 音频接口这个功能也是很少用到。 这个就是车牌识别相机的接线和原理，其他品牌的车牌识别相机也基本上是这些功能，今天就分享到这里，下期我们一起看看到杂系统的其他设备接线，我们下一期再见。

今天给大家分享 a i o t 纯云系统真实相机如何配置上银首先在纯云账号里添加完纯云车场信息，现场通电通网后，点击系统左侧监控中心车场岗停端，这时就能看到车场通道右上角有个设置按钮，点击就进入相机后台。 第一步，点击高级设置，调试图片分辨率和车牌识别格式。第二步，点击高级网络，点 m q t t 配置，选择自建 m q t t， 然后启用自建 m q t t， 打开我们给的配置教程，按照教程复制我们的参数，填到固定的位置，配置文档可联系商务经理给您，这里就只需要按照文档复制粘贴，复制粘贴， 填完参数后，点最底下的确定按钮，然后等几秒看连接状态显示已连接，就说明配置成功了。

用真实一起的客户端找他的 ip 地址，可以同步进行，用网页全部打开相机的登录后台选择设备维护，系统维护，我们选择升级，找到我们需要配置的文件，点升级。 车场管理，相机管理，我们点新增输入相机的名称， 相机类型，真实 r 相机的 id 就是 它的虚列号，我们选择相机的设备维护设备信息，可以把它的虚列号直接复制过来就可以 选择粘贴，选择它的 led 卡波特率识别，降低本地的 ip 地址，直接我们可以输进去，之后点确定即可。 这个华夏和迁移就是我们提供的参数，你直接复制粘贴，点确定即可，虚列号填上就就可以了，也比较简单，这个不一一讲述了， nice。

真实车牌相机软件升级过程打开浏览器，输入相机 ip， 输入用户名 at me， 输入密码 at me， 点击登录，点击设备维护，点击系统维护，点击浏览，选中升级包文件， 点击打开。这是升级前的版本号，点击升级， 升级成功，相机自动重启。 稍等两分钟，相机重启完成。重新登录相机。 再次点击设备维护。界面和升级前不同了，版本号也更新了，确认升级完全成功。

前任种树，后人乘凉，我在使用前辈五阿哥的视频教程过程中遇到了一些问题，我也在这里做一个简单的视频，来加一些我遇到的问题 展示给大家，希望大家能够喜欢。首先这是我自己用的一个硬盘录像机，一个八口的一个真实二三的相机，另外一台是华夏 v 八六的相机， 还有一台千一的比较老的一个相机。首先打开华夏的车牌识别相机的调试工具，主要是因为 滑下的相机需要在后台哎。改一个参数，也就是 onlife 协议要打开， 这个之前在视频教程里我是没有看到的。更多操作网络参数 按微服协议，这个地方打勾是我之前已经打好的，默认是关闭的，要打上勾把它打开，其他相机我已经都打上勾了，就不做演示了。 下面来打开真实相机的调试工具，来看一下这个相机的 ip 地址是多少。真实相机没有什么可操作的， 这个是可以正常联网。 然后重点要记一下牵引相机的 ip 地址。 说句题外话，只有真实的相机可以用笔记本连接 wifi 来搜索到相机，其他的两个都不可以。 来看一下硬盘录像机的设置点配置通道管理， 在在线设备列表里边可以看到在线的相机，其中有四台海康威士的是 是我在用的相机，其他的四台是咱们刚才搜到的相机。 点前面的框框勾上之后，点添加 华为的三台相机，不用任何其他的操作已经可以了。显示绿色状态， 真实的相机需要改一下密码，提示是密码错误，点编辑摄像机密码， a d m i n 点确定，确定状态也变成绿色，这就没有问题了。来看一下牵引相机的添加点，更多自定义协议 q y 前一主要是改下边四个框框，里面的参数 端口改成五万， 子马六下边的改成五万 资源路径改成 video v i d e o subway video s u b v i d e o 点击确定，再点确定， 然后点击自定义添加 ip 地址，就是之前迁移的 ip 地址。 幺九八 协议选择 q y 前一用户名 a d m i n 摄像机密码， a d m i n 这样就添加成功了。 返回到预览界面，这个预览界面是黑色的， 需要把子马流和主马流进行一些切换，进行一下切换， 这样就可以正常的显示了， 显示正常，晃动一下没有任何的问题。 其他相机我就不知道怎么去添加了，因为我只接触过这几个相机。
