棱柱被两侧面斜切怎么画

今天呢，我们来学习正六棱柱的斜二手册图的画法。首先呢，第一步，我们要把正六棱柱这个六边形按照正常的 x 轴、 y 轴、 z 轴画到我们已经画好的斜二轴侧图的轴上。 好了，接下来呢，我们要在这个头上做一个正六边形。好了，第二步呢，我们要 两曲歪轴的长度，两曲歪轴长度的二分之一，一定要注意啊，是两曲歪轴长度的二分之一。然后呢，再做出一个相应的坐标轴，画出同样的一个正六边形。

正六棱柱三仕途画法，先画一个圆，画出平分线，用圆规进行六等分，圆周六个点标出， 用三角尺连接六个点，绘制正六边形， 把圆辅助线擦除， 保留正六边形，最好描身一下。 正六边形俯视图画好了，开始画主视图， 长对正，先把长度引上去，一共四条线， 确定六棱柱厚度， 把棱边描身， 擦去辅助线。 接下来开始画左视图，卷下铅笔，高平旗两个高度拉过去， 宽厢等三个宽度，引到左视图去， 辅助线都画淡一点。 画线注意横平竖直。 左视图六棱柱描身 描线都用二 b 铅笔。正六棱柱三试图就画完了。

曲歪轴长度的二分之一一定要注意啊，是量曲歪轴长度的二分之一。 然后呢再做出一个相应的坐标轴，画出同样的一个正六边形。 好了，这样呢就完成了两个正六边形，我们把相应的点给他，一连接就得到了我们十二种色图正六棱柱的画法。那么在我们这个图当中最重要的呢，十二正六棱柱中间还有一个圆口，下面呢我们就要做一下这个圆口， 好完成了我们现在这个图，把多余的图线擦掉。

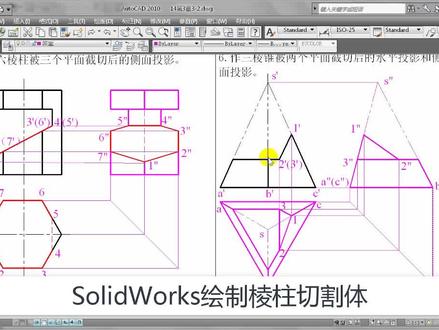

下面我们在 sonyworks 中绘制六人注，被平面结切后的三维模型。打开 sonyworks， 单击新键按钮，选择零键。 为了为了变异画图，我们也可以优化绘图界面。选择选项下面的自定义命令。 单机命令选项卡，我们可以将经常用的命令，比如标准仕途中的 正式于等轴侧命令等拖在 绘图窗口中。左边为特征数，目前有三个基准面，三个基准面是隐藏状态，我们可以点单击右键显示三个绘图基准面 对该六人柱。先在水平面上绘制一个正六边形， 选择特征中的拉伸特征信息提示。选择一个基准面来绘制特征的横断面， 我们选择上市基准面，上市基准面自动的正式与投影面。 单击多边形命令，输入六边形，选择外接圆的方式。 单机绘图原点选择坐标中心作为正多边形的中心。 单击左键确定正多边形的大小。 选择智能尺寸命令，标注正六边形的外接源直径， 输入一百五回车。目前 正多边形只知道大小，还是处于欠定义状态。 仓促键，选择左右两点，在左边出现的添加几何关系中选择水平， 该六边形的大小和位置。完全第一，图形变成黑色。结束草图绘制， 往上拉伸深度，输入 两百确定。 按住 ctrl 键加中间可以移动该图形滚动，中间可以放大或缩小该图形。 选择特征中的拉伸，切出特征信息提示区。选择一个基准面来绘制特征的横断面，我们选择前式基准面， 再选择正式与前四基准面上 用三个平面结切，单击直线命令。在前世纪 批准面上结切三个平面， 该平面可以封闭，也可以不封闭。 ctrl 键再选择右边的直线是该两条直线贡献， 再拖动另外一条直线，选中上面的直线是该直线水平， 下面这个直线是倾斜的，目前处于水平状态。可以选中该约束关系，按键盘的 delete 键删除 该约束关系，拖动该直线，以专点使该直线倾斜。 目前该图形是处以欠定义状态。颜色为蓝色，选择智能尺寸，标注尺寸，输入六十， 标注上面的尺寸，输入一百三十五，标注左边的尺寸 一百四十五，在标注上面到下面的位置尺寸一百六十。该 草除完全定义草除。绘制完毕以后，单击确定给定深度， 选择完全贯穿，图中是往后面贯穿 方向，二也选择完全贯穿，那么从前视基准面上可以往前后两个方向完全贯穿。单击确定 这六零柱被三个平面结切。在特征数中，右键单击切出特征，选择编辑草图选择正式于 草图平面，可以修改尺寸一百三十五，双击改为一百三， 双击一百四十五，尺寸可以改为一百四， 确认退出草图， 选择隐藏基准面，选择等轴侧方向。 我们也可以将该视图显示为线下图模式，隐藏线为虚线。 选择仕途定向中的四个仕途，可以生成主势 俯视、左视以及等轴侧图四个视图。如果视图不是按第一分角投影，大家可以修改选项里面的显示， 显示里面的四个四口的投影类型，由第三角变成第一角， 选择一个仕途，选择等轴侧 可以选择着色模式，可以编辑零件的外观 选择、颜色 选择、保存或者另存为将零件保存。

好，接下来呢，我们来看一下这个啊，补画六棱柱被截切后的左视图啊，左视图这次呢，他用了两个平面来切的啊，一个呢是我们的侧平面啊，这条垂直的。一个呢是我们的正垂面啊，用了两个平面来截的， 所以接下来呢，我们先来看啊，切了之后呢，左边上面这一部分的是拿走了啊，所以我们看主要这个呢图考虑的是结交线啊，考的是结交线的内容啊。好，接下来呢，我们来看一下 这个图形啊，我们应该如何来画啊，如何来画，首先呢大家要注意啊，我们呢从高频起啊，顶上来开始啊，所以第一步啊，高频起 好， 第二个点 好高平齐对过来啊，之后呢长对正对下来，他对的是下面这个小尖，也就是意思是切完了之后呢，我剩下的就是这么宽了啊，剩下这么宽了， 所以对应着呢，把这个位置给他倒过去啊， 宽向导入这条线和这条线啊，给他画上。 好，画的时候呢，把它啊上边那个结构画完了再说其他的啊，咱们不能一会画这一会画那乱套了啊，所以这个结构是咱们要 啊，好，这条线啊，这条线是我们要的，紧接着呢，这边这条线 好辅助线，画的时候轻轻的啊，细时线好，画完了之后，上边这个结构啊，大家要注意，你要怕画乱了，你就把你要的线啊给他稍微加粗一下啊， 先留着他啊，留下的线就是我最后呢是不擦掉的。好，这个线呢，给他加粗一下啊，加粗一下好，把他呢没有用的，咱们给他擦一下啊， 好，这条线呢，给他擦了啊，所以对应的这个呢，就是我们说的测评面啊，他就 正面是一条线，水平是一条线，侧面呢是一个平面啊，这是跟咱们前面讲的平面的投影呢，是符合的啊。好，所以这个就画完了啊，接下来接着看，主要是这个斜面的地方啊，斜面的地方大家要注意，对应的时候把点呢，都对应对了， 所以就没有问题了啊，所以这边呢，这个辅助线 咱们画其他的时候呢，他比较乱啊，就把它擦干净了啊，这就不要了。好，接下来呢下一个地方啊，高平齐。 好，这条线画过来啊，接下来下一个地方啊，要注意，这个地方的话呢，他没有变化，大家看通过辅食图，你看这个宽度啊，刚才咱们画 画的是这啊，这个地方啊，这个地方画了啊，中间这个的话呢，大家看他是宽窄没发生变化，所以中间这个点不用管了，下来看最下边这个点啊，这个点呢，也需要给他高频起对应过去。 好，这个点呢，对，过来好了啊，紧接着看最低的他还有一个点啊，我们把这几个点都给他对过来，高频旗先给他坐上啊， 好，这次呢来看啊，这条线画的歪了啊，我们接着重来一下啊， 好，这条线呢，给他画的时候，上面那条线啊，稍微也有一丢丢斜了啊，就这样啊，好了，上面那个咱们先不动弹了啊，就这条线画的时候改一下， 没看镜头啊，没看上边，我看突然发现他歪的比较厉害啊， 好，这条线也给他画出来啊，画出来之后呢，接下来我们接着啊，通过俯视图很关键的啊，一定要通过俯视图的宽相等来做啊，宽相等好，首先第一个点， 画线的时候呢，我们不能给男人画歪了，画歪了之后大家自己 好这个地方啊，轻轻的画啊，轻轻的画，因为你不知道哪是要的，哪是不要的啊，所以辅助线的时候，大家就啊先轻轻的画就可以了啊。接着看前边 把这个点了，也给他对过去啊， 这条四十五度线啊，也就是正好啊，就这样了啊， 好，他也画下来啊，他也画下来啊，咱们这个呢，是我截的图，所以他打的时候本来 这个土线就有点斜啊，这个线就有点斜好了，对，过来了之后呢，这个点很关键啊，这个点， 这个点我们找见了啊，大家发现这里是斜着的连着的啊，这里是斜着连着的，这边也是斜着的连着的，这边也是斜着的连着的啊，所以这条线呢，我们要给它连接起来 这条线啊，好，这条线连上，这边这条线呢也给他连上 好了，紧接着接着往下看啊，中间这一段斜线呢，它的宽窄没有发生变化，所以我们呢就用它就可以了啊，宽窄就是这两条线，不用管它了，接下看最低的，最低的点呢，是常对症下来，是这个最低的啊，就是这个焦点， 所以呢，我们需要把中间这个点给他对过去啊，好，我说怎么画不直呢？是因为他这个本来就有点斜，好，把这个点呢，他对过来，把这个点挡上来 之后呢，我们找着这个位置啊，这个位置好了，这个位置呢，是我们要的那个点啊，这个位置大家看高频旗，最低的这个斜面的点在这啊，在这里好了，这个位置有了，所以接下来 咱们呢需要给大家啊，把这个位置斜线也给他连上啊，因为这个位置和这个位置也是斜线，同样的给他连接起来。 好，这是一条线，这边呢也是一条线，先给他连上 好了，连接起来之后呢，我们把多余的线给他擦一下啊，就是不要的线，我们一定要把它擦干净了，不要了啊，用不着的就是这些线做的辅助线，最终呢图形里边不留辅助线啊，我们只留答案就可以。 好，最底下的这个线呢，必须得有啊，这是咱们三十图投影规律里边高频起对应的时候啊，这条线他是有的， 好，从这对过来，直接把这条线画上啊，好了，完了之后呢，这条棱也给他做下来啊， 要的粗实线，这条棱也是要的粗实线。 好了，中间这条棱呢，大家要注意啊，这是实的，我们先给它连上啊，好，上边呢也加粗一下， 注意这个题型呢，大家要注意，他挺好啊，他非常的好，虽然这个题型要注意啊，咱们基本上呢，就是 大家可能有的练习册上说啊，我没有这道题，但是呢像这个题型啊，是需要咱们 掌握的啊，需要咱们掌握的是一个比较典型的啊，就是重点内容啊，比较典型的重点内容，所以对于咱们测验呀，考试呀啊，这个题型呢，是一个啊 重点啊，希望呢大家把它学会了啊，希望大家把它学会了，好，接下来我们接着看啊，这个地方为什么有这条粗实线，是因为我们下面这块呢，没有切啊，这个是那条对应的棱线，最左边那条棱线 好，同样切完了之后呢，大家要注意，我们的右边的棱线，他一直还在啊，都在，所以我们只是切完了这条棱线在右边，我们看不到，但是这条线有，所以需要画一条唏嘘线。 好，唏嘘线啊，所以从上边往下边画一条唏嘘线，把它画下来， 加上这条线呢，这个题才是一个完整的啊，这个题才是一个完整的。好，下边这些辅助线的话呢，要注意，你愿意留着细时线留着也可以，没有关系啊，你要是画的粗细分不清楚，最好把它擦干净了啊。好， 这呢是咱们这个题啊，这是咱们这个题，好，希望呢，对大家有帮助啊，希望对大家有帮助。好，我看的时候发现这， 从镜头里头看，发现这还有一条线。好，图形里边呢，所有的辅助线一定要把它擦干净了，咱们不留，因为太乱啊，大家看图的时候也看不清楚，所以咱们自己画的时候也是一样的啊， 图形里边，大家不要留辅助线啊，因为你那个线粗细画的又分的不清楚的时候，留了更乱啊，所以咱们呢， 建议大家图形里边只留答案，其他的啊，都给他擦干净了啊，擦干净了就好了啊，好，把这条线再给大家加粗一下啊，好，这个视频呢，录到这啊。
