大家好,今天我们讲的这个实验呢叫做偏正光干涉演示仪,这个实验仪器呢主要由后面的自然光,前面的起片器,中间的双折射晶体,还有最前面的剪片器构成的。 那首先呢,我们先看一下这个两块玻璃中间夹的不同厚度的塑料薄膜,我们正常看它的时候是没有颜色的,而且是透明的,只是说它的厚度呢是不一样的。当我把这个玻璃片推到偏灯光干涉演示仪里面之后,会发生什么样的现象呢?那我们来看一下。 首先我把这个玻璃片推到这个仪器中间,好,这个时候呢我们就可以看到不同颜色的图形,这里呢有一个飞机,这里呢有一只蝴蝶啊,当我旋转前面 面的剪片器,会有什么样的效果呢?那我们来看一下。好,当我旋转前面的剪片器,好,我们可以看到这个飞机还有这个蝴蝶的颜色呢,会随之发生改变。 好,那这是为什么呢?我们简单的来说一下,首先后面的自然光经过前面的起偏细 啊,光就变成了一束现偏的光,在经过中间的双折射惊起,那么一束光就变成了两束光,欧光和异光,那欧光和异光经过前面的 剪片器之后,他们呢就会有同一个振动方向,那这样就好了,欧光和一光呢,他们就符合了干涉的条件,那他们有相同的 频率,他们有恒定的向位差,而且呢经过前面的剪片器之后,又有了同一个震动方向,那他们呢就会形成干涉现象, 那我们知道在同一个香味差的情况下,就会有同一个颜色的干涩现象,那也就是说我们看到不同厚度的塑料薄膜有不同的颜色,这也就是为什么我们会看到不同的颜色了,就是因为他们的厚度不一样,他们的香味差不一样。 好,那接下来呢,我们换一个装置啊,我们看这边这里呢是有两把尺子,这两把尺子呢,这两把尺子的厚度呢是一致的, 我们正常看呢是没有彩色的颜色的,那我们把它放到这个装置里面会有什么样的现象呢?那我们来看一下。 好,我把这个尺子放到这个仪器当中, 在这个尺子内部呢就会有不同颜色的条纹,为什么会这样呢?是因为在做这个尺子的时候呀,他的内部呢产生了内应力,这个内应力呢就会改变这个双折式晶体的折射率 啊,也就是说欧光和异光经过这个,呃,尺子的时候,由于折射率不同,那么就会产生啊不同的香味差,那同一个香味差的情况下就会有同一个颜色,那这样呢,我们就能够看到不同颜色的条纹了。 好,通过条纹的疏密的情况呀,我们就能够看到尺子内部内应力的大小,如果条纹比较密,那么尺子内部的 内应力呢就比较大,如果条纹比较疏,那么尺子内部的内应力呢就比较小。好,那大家可能会问我们这个实验仪器有什么应用呢?好,那我们来做一下这个实验, 它其实在生产和生活中还是有很多的应用的,就比如说刚才我们知道厚度还有内部应力都可以影响条纹的情况,那这里呢我们还有一把尺子,这把尺子呢它是相同的厚度,然后我们也去除掉了它的内部应力。 好,现在我把这把尺子呢放到这个装置里面会是什么样子呢?啊?我们看一下,好,放到里面之后呢,我们看不到条纹啊,但是我可以呢给他加一个阴历啊,我手按一下他, 我们看一下会有什么样的现象,现在我给他施加压力,我们可以看到啊,这个尺子内部呢就形成了不同颜色的条纹,而且条纹的疏密情况也会发生改变啊,当我 给他施加压力之后,我们可以看到啊,这个尺子的最前端呢,他的条纹呢是更密的,那也就是说明这个地方受力呢是最大的,而我手的这个位置呢,条纹呢是更疏一些,那这个地方呢受力就会相对来说小一些。 好,那他有什么应用呢?就比如说我们要建一座大桥,我们可以把这个大桥的模型啊,用这种材质给他做出来,然后放到我们这个装置里面,然后我从上面用手压一下这个大桥,那我们就可以看到这个 大桥内部的受力情况。那有些地方条纹如果比较密,那这个地方受力肯定是最大的,那接下来呢,我们就要对这个地方进行啊加固好,那这个呢就是我们在生活和生产中的一些应用。好,今天这个实验仪器呢,我们就先讲到这里,谢谢大家。
粉丝1821获赞4741


大家好,我是大军,今天我们来一起调一下迈克逊干式仪、 耐克裙干湿仪的调节其实并不复杂,之所以有同学觉得比较困难,是因为同学无法直观的看到老师在调节过程中的实验现象。那我们今天就尽可能的以第一视角让同学们直观的看到在调节过程中的实验现象是什么样子的。 好,我们现在开始做实验,打开激光器电源,大家不要着急调节,做物理实验要遵循先整体再局部,先出条再微调的原则。所以大家先把仪器整体观察一下,比如光源是否稳定,仪器是 有损坏,仪器的各个元件是否齐全,有没有调节严重不当的部件,先把它粗略调整好。 比如这个反射镜明显倾斜比较严重, 先把它粗裂的调节一下,先通过粗条手轮调节动静的位置, 让两干涉光路的光城大致相同。 然后把毛玻璃瓶先移开,眼睛直接看向分数镜,这时能看到两排亮点,每排亮点都有一个最亮的点, 这个最亮的点就是被平面反射镜反射的激光光源的向点。现在要做的事情就是把这两个最亮的点调节重合在一起。 调节的方法 法就是旋转固定平面镜后方的两个旋钮。 有的同学刚开始只能看到一排亮点,那是因为这两排亮点在水平方向重合了。 如果你想看到两排亮点很简单,只需要调节固定反射镜后面的旋钮,把这两排亮点错开就可以了。我们这里 看到的是两排亮点,而不是两个亮点,是因为在迈克尔逊干射仪中,分数径和补偿板的两个表面也能反射光,其他亮点就是被这些表面反射 形成的光源的向点。由于两个平面反射镜的反射率最高,所以他俩反射的向点亮度最大。把 两个最亮的点调节重合后,我们把毛玻璃瓶复位,一般情况,此时在毛玻璃瓶上就可以看到明暗相间的干涩条纹。如果你看不到,说明前面那一步两个亮点没有完全重合,需要继续上一步的调节。 如果这个时候你发现干涉圆环的中心不在市场的中心,你需要调节固定平面镜后面的旋钮,把干涉环的中心调节到市场的中间。 如果发现干涉条纹太密,需要旋转粗条手轮改变动静的位置, 进而使两干射光路的光程差进一步减小。如果大家在旋转粗条主轮时发现条纹更密了,那就是旋转的方向反了。现在可以 明显的看到条纹变得越来越稀疏,这样利于我们后面的实验。如果发现圆环的中心偏离了市场的中心,这个时候我们还是需要 调节固定平面镜后面的旋钮,调节的时候一定要非常的柔和和缓慢。 好,这样基本就可以了。 通过旋转微调手轮就可以看到中心条纹有冒出或者陷入的现象,这是陷入的现象,如果反方向旋转就是冒出的现象。但是在测量过程中,我们只能沿一个方向旋转微调手轮,以防止回升误差。 旋转过程中也要非常的缓慢和柔和,如果你换一个方向旋转手轮,会发现条纹并不移动,这就是因为有很大的回升误差, 这是条纹从中心冒出的现象。 好,今天的实验操作就到这里,希望对大家的实验有帮助,谢谢。

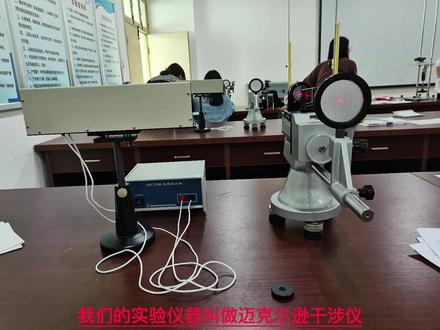

我们的实验仪器叫做迈克尔逊干涉仪,这是按哪集光器接线就是红接红, 黑漆黑,这是激光扩速器,实验出粗条的时候要先把它取下来。实验要保证这两个镜片平行,这个旋钮可以调节角度。要保证汉乃激光器平行,这个旋钮旋松后可以调整高度。要注意 松掉旋钮后要拖好汉乃激光器,不要让他掉下来。调整汉乃激光器光线通过两个镜片, 光点尽量处于两个圆形反射镜的中心位置,之后调整两个反射镜的四个旋钮时光点处于中心位置,在这里可以看到这样的光点分布。还是调节四个旋钮,使两个最亮的光点重合 且处于中心位置。之后把棵树经安上,我们可能看到一片红色,根本看不到干涉线上。调节四个旋钮,我们可以看到这片区域的变化,可以摸索着判断自己旋转的位置对不对, 一直到圆心在市场中心为止。旋转这个旋钮可以使得条纹溢出或陷入毒素,先涂这个墙纸的毒素多两位整数即可, 也就是这里再读这里的读书,读前两位小数,最后读这个,记住后三位小数深入或溢出。五十个条文读一次,一共记录十个数据。
