SW如何退出发型设计审阅

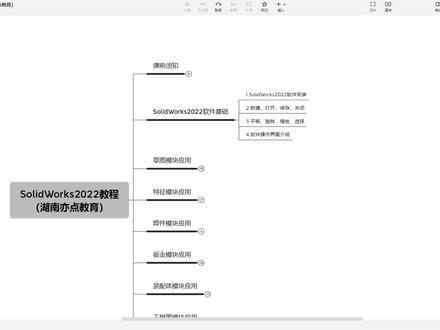

大家好，欢迎来到一点教育，我是卢安，那么今天这个视频我们来熟悉一下软件的一个操作界面啊，好的话呢，我们先来到这个软件当中来啊，我们第一次启动软件的话，一般都会在这么一个界面，那么首先的话呢，我们呢先点击这边的新建啊，去新建一个零件，我去给他去介绍这个软，这个整个软件的操作界面。 好，首先是上面的这一栏啊，这一栏的话呢，一般是用于去新建，或者是在一些这个隐藏的设置，基本上都在这个里面， 后来我们可以把这个小三角形，这个输入 word 图标，这个小三角形点开啊，可以看到，那么这一方呢会显示出一些这一个选项来啊，那么如果是想永久显示，我们可以把这个小图给它盯住，那么这样子的话，他就是一直的话呢，把它全部的放到这个位置的。 好，那么首先来看一下前面的这个文件啊，这个文件当中的话呢，一般情况下就是一些新建保存以及打开和制作工作图啊，看到里面的话呢，一些系统的操作，包括打印等等一些东西。 好，那或者编辑啊，编辑的话，一般情况下我们不会去，呃，不会去点他，大家就熟悉一下看一下就可以了，也就是一些选择按钮，上节课我们也讲过选择和一些粘贴复制，对吧？好， 那么以及这边的视图，那么视图的话呢，呃，在这里的话呢，就是我们可以通过这边显示啊，去改变我们的一些零部件的一些显示状态，在这里话呢，我先去打开个零部件吧。 好，我们点击浏览啊，把上节课我们打开了这么一个桌子，给它打开出来。好，那么在这里的话，这个视图当中啊，有一些显示命令，那么这里面的话呢，有一些这个不同的显示状态，等一下的话呢，我们会在这个地方给他讲的，那么其他地方的话呢，我们直接暂时不讲，因为的话呢，基本上我们去用这款软件很少去会，会去用到这里啊，我们改的话基本上也是从这里去改 好，然后这是这边的插入，插入的话其实就是一些命令啊，只是的话他是把一些呃冷门的命令的话呢，全部已经放在这个当中了，可以看到里面的基本上呢全部都是一些一样的一些命令啊，和我们这边特质当中的命令是一模一样的，包括或者是别的一个模块的啊，可以看了，这里是有很多模块的，包括钣金模块的一些命令。好， ok， 那 后来我们再来看一下后面的这个工具啊，那么工具的话呢，这里基本上我们也是不会去碰到它啊，基本上用的很少， 主要是这边的窗口，窗口的话呢，我们可能会时常会去用到，因为的话呢，这个窗口是我们可能呃一次性打开多个零部件的时候的话呢，我们要进行来回切换。可以看到 目前的话呢，我是打开了一个零件三和一个这么一个零件啊，那话呢，这两个零件如果是我想来回切换啊，我们可以点击我们下面这个图标这样子进行切换。那是的，这样子比较麻烦，如果打开的窗口过多很不好切换， 那么我们可以通过这个窗口啊，点击这个窗口，或是呢点击下面这个位置可以看了这句话呢，有两个零件显示，也就是说目前我们打开零件全部会在这里进行显示，那的话呢，我们只需要啊，等一下我不小心点击关闭所有了，我重新去打开一下啊。 呃，重新打开过两个零件吧。好，那么这样子的话呢，分起来也更加方便啊。好，那后来把两个零件都打开好 烧坏了，我想去切换啊，看了目前的就打开了这个一个消钉和这个夹爪的一个爪子。啊，那坏了，我们可以开了，我就这样子来回切换，可以去快速切换两个不同的窗口，就跟我们用智能手机一样的，对吧？我想去从这个应用切换到那个应用，我们同样的会去打开一个任务窗口啊，给它进行切换。 好，那么呢这个是一个窗口的一个切换，那么上面的话呢，还有个试口，试口的话呢，可以让当前的零件是单一的试口也是默认的啊，那么也可以是两个试口 啊，但是呢是同样的零件啊，那么呢或者是这个更多的式口，四个式口等等的一个切换啊，可以看到就显示三个积分。呃，视图和这边的话呢，一个等值色视图。 好，那后来我们再来看一下这边呢，后来还有可以去这个，呃，正向就是同时打开两个。什么打开两个窗口啊，两边的话呢，可以单独的进行操作啊，互不受干涉啊，互，互不受干涉。好，那后来我们再来到这边来啊，把这个也是切换成单一的一个编辑。 好，那么以及这一边的话呢，你可以点击关闭所有，就跟刚一样的把它全部关闭掉啊，如果是我想把单一的窗口变大，可以看到这里话呢，还是和上次可以给他去讲的一样的啊，对不对？我可以把这个窗口单独的关闭，我也可以的话呢， 全屏显示，对吧？或者是我可以把它最小化啊，最小化它就会被藏到这个位置来啊，最大化对吧？好，那么这个是属于试口的一个切换啊，以及的话呢，我们可以去灵活的通过这个按键去进行一个切换到不同的零件试口。 好，那么这个是属于前面的这一栏的一些命令，那我们再来看一下后面的这一边的一些什么欢迎使用，也就是来到这么一个界面啊，一般情况下我们新建就会来到这么一个界面。 好，那么话呢，我们把这边关闭掉，我们再来看一下后面的这边的新建啊，新建的话基本上就是一样的了啊，新建什么东西可以看到就来到这个新建的一个页面啊，那么这边新建的也是来到这里来，那包括这边的保存啊，也是一样的， 这边打印和这个文件当中的东西基本上是一样的，我就不一一去进行介绍啊，因为这些都是一些非常基础的东西。好， 然后再往这边看啊，往这边看的话分别是一个撤回按钮啊，撤回按钮的基本上很少去点，因为我们一般都是快捷键去啊撤回，那么这边一个重键按钮，现在后来可能我们还看不到他的一个使用状态啊，等到后面的话呢，我们实际使用的情况下，我再去给他介绍这一个啊， 这个重建按钮，以及这一边的这一个文档属性按钮啊，好了，我们主要来看一下这边的这个设置。好，那么这个设置的话，里面这个小三角形可以改很多东西。第一个的话就是你点击选项啊，首先是我们的系统设置，那么在这个当中的话呢，一般情况下我们不会去改啊，要改的话呢，可能你就改一下这个背景，我们可以通过这边背景去改一下这个颜色， 那或者是的话呢，我们可能去要去改一下什么？改一下我们的默认模板，对吧？那么以及文件位置这些都是后期自己去进行实际应用的时候进行更改的一些内容啊，那么其他的基本上也保持默认不动就可以了，不会影响软件的使用。 好，那的话第二个是我们的文档属性，文档属性的话呢，是改我们目前打开的这个文档，那么里面的话，你可以去改一些这个绘图标准，那比如说我这里是 g b 的， 那么或者是我们的单位不对啊，可以通过这里来改这个单位，对吧？把它改成对应的毫米啊，以毫米为单位好，那么其他的话基本上也不会去改啊，用的比较少。好， ok， 那 么这个设置里面的话，基本上都能够不会影响到你软件的使用。 好，那我画在这个，呃，自定义这个里面啊，我们可以看一下啊，这个自定义里面的话，就是可以去设置一些这个快捷键等等一些东西。 那么首先是前面的这个工具栏啊，那么这个工具栏的话呢，其实我们通过这个位置单机右键在这里的话，同样的一个工具栏啊，它有什么作用呢？ 他可以去建一些快捷键。那比如说我现在想把这个特征的命令啊，这些命令放在这个旁边可以看到，那么他就会把这个特征的命令放在这个旁边，那后来我可以把它放到这个上面，或者放在这一侧，或者是这一侧都可以进行绘制放置啊， 那我放之后可以直接点击应用，那么就相当于我们画完草图，我不需要切换到特征这里来了，我直接就到这里去点击这个命令就可以了啊，那么的话呢，如果你不要了，你可以把它移出来，把这个插号给关掉就可以了。 好，然后这个里面的话呢，还有很多东西我就不一一去讲了啊。好，那或者我们这个是属于一个什么呢？属于我们这一个工具栏， 然后呢这边还有一个快捷方式啊，快捷方式的话呢，它，呃，一般情况下我们呢是属于一个什么呢？是属于我们的一这个一个 s 键啊，那么相当于我们在绘图的模式下，我们可以去按一下这个 s 键，那么它可以去创建出一些快速迷你啊，我们也是能够去快速应用 啊，我们在用的时候的话呢，一定是要把这个键盘切换成大写啊，然后去按一下这个 s 键，他就能够进行显示，然后的话去进行应用就可以了。 好，然后再是这一边的这一个命令的一些按钮啊，那么这个按钮的话，基本上就是说我们来到特征当中来，那么假设这里我想去再次放一些命令，我们可以来把这些命令的话呢，直接按住鼠标左键啊，那比如说我想把这个保存放出来，那我们就往这边一拉就可以了，你看这个保存就会被我们放回来，你就把它拉回来就可以了。 好，里面的话有很多的命令啊，大家可以去根据自己的需求去选择就可以了。好，那我们再看一下后面的这一边的这个自定义当中的一个菜单，菜单的话一般情况下我们不会去改， 那么主要是这边的键盘啊，键盘的话呢，一般就是我们的快捷键，那么呢你可以去搜索一些对应的命令去设置快捷键。那比如说我现在想去给我的这个，呃，会制直线，对对，直线，我想做一个快捷快捷键。 好，那后来我们就搜这个直线就可以了，可以看到这里就会有一个直线，那么你的快捷键是什么啊？你就在这里去输入什么，那么后来有的同学用 cd 用习惯了，对吧？那么可能呢，或者想就把快捷键设置成个 l 键，那么后来你我这里是已经设置好 l 键了啊，把它删除掉，那我们只需要把这个键盘切换成大写，可以看到 一定是要把它切换成大写啊，注意看自己的输入法，如果不是大写，他是输入不进去的，那么你再去按一下 l 键啊，设置好之后我们点击确定，那么呢你可以去画一个草图去验证一下。好， 那我们按一下这个 l 键啊，可以看到他就会进入到这个呃，草图的绘制模式，然后后来我们就可以画一条这个直线出来啊，当中的话呢，有很多的命令啊，我就不一一去讲了，你们根据自己的这个个人习惯去设置这个快捷键即可，只是的话呢，就要注意，就是说 在输入的时候一定要把它切换成大写，包括这边刚刚所讲的这个快捷方式栏，也是一定去按这个 s 键啊，也是一定要切换成大写才能够去按，要不然他是不生效的。 好，那后来我们再来到这边的这个鼠标比试来啊，鼠标比试的话呢，也是属于鼠标一个快捷键啊，在不同的编辑模式下，它的快捷键都会有所不同，那么在这里话呢，我们可以把这个鼠标比试是四比试，你看不同的命令， 我也可以是八笔式啊，那么就是八个 mini 或是十二笔式，以及的话呢，两个笔式都可以根据自己的实际情况来进行使用啊，那么这些 mini 的 话呢，也是可以进行切换啊，那比如说我现在这个地方的这个测量，我想换成一个别的 mini 或者是个矩形，我想换成一个别的 mini， 那 么在这里的话呢，你可以去搜索这个 mini， 那 比如说这个矩形我想切换成一个剪裁， 好剪裁啊，好了，那么这个 mini 就 进行更改了， 那么这个时候我们点击确定，我们来这个进行验证啊，这个鼠标笔是怎么激活的？同样的我们要进入到一个会制模式啊，在不同的模式下面，他的这个鼠标笔是命令不同啊，因为刚刚我是改的草图的， 所以在这里的话呢，我就去演示这个草图的啊，好，那么的话呢，你可以看到我们按住鼠标的一个左键不放啊，按住鼠标的右键啊不放， 往上下进行拉伸啊，进行一个往上拉，你可以看到他会出现一个鼠标比试的四个命令，那如果是往往上面一拉，那么他就是选中我们的这个标注，如果是我往下面一拉，你看他就是进入到这个剪裁，如果是往左边，他就进入了会员啊， 我如果往右边，那么他就是画直线。好，那么这个是属于鼠标比试的一个功能，如果是你用的非常熟练，你可以设置更多的这个呃命令啊，进行应用。 好，那么这个是属于鼠标比试的应用，那么再来到这个自定义当中来啊，最后的话呢，就是这个啊，自定义这里的话，基本上我们就不会去动它了啊，那么我们主要要改的其实就是一个键盘快捷键和一个鼠标比试和这边的这一个呃快捷工具栏，可能我们会去经常去，会去改一些命令。好， 那么这个是属于我们的这个设置当中的一些这个命令。那我们再来看一下这个设置旁边还有一些东西啊，那比如说这边一些插件， 那么呢我们后期的话呢，在应用软件的过程当中会用到很多的插件，那么这里面的插件的话呢，可以看到这个有一些软件自带的啊，那比如说我们的 rooting 和这边的这个有效分析，以及这个默认等等的这个呃运动仿真等等的一些这个插件，那如果想要应用，我们可以把这个旁边给它勾上，那么这个插件就会被激活， 如果是我们把后面勾上啊，那么相当于我们呢，下次启动软件这个插件就会被自动打开，如果是这里不勾也就说的话呢，我们只勾这里， 我们下次再去启动软件这个软件呢，这个插件他就不会被进行激活啊，只是在这一次单一的激活，下次不会进行激活，如果是我们在启动的时候就去激活他，可以看到他会耽误我们的这一个启动时间啊，像这个插件他可能要耽误两秒钟 啊。好，那么这个是属于插件的一个激活，那么还有一个是我们的这个按钮大小啊，那么有的同学可能，呃，想把这个按钮放大一点啊，或者是放小一点，可以看到我在切换不同的大小。这个按钮的话呢，可以去进行调节啊，可以做的很小， 也可以做的中等，对吧？一般默认情况下是个中等啊，那么的话呢，我是讲课的话，一般情况下这个按钮我是把它放在一个最大啊，你们看的更加清楚。 好，那么这个是属于按钮的一个调节。好的话，我们再看一下下面啊，下面的这里呢，就是属于我们在应用的一些命令啊，这个所有的一些命令基本上都在这个里面， 在不同的模式下啊，你看特征是特征的命令，草图是草图的命令，曲面是曲面的命令，对吧？好，那或者这个是属于一个命令窗口啊，那或者我们再来看一下这一边的这一个快捷栏啊，这个一些显示快捷栏，那么首先第一个我们点一下，那后来可以看到我把这东西放炸一下，我可以让他恢复到一个默认的一个状态。 好了，第二个的话呢，是属于我们的局部放大，你可以去框一下他就把这个局部进行放大。好，那么以及回到上一个矢图啊，回到上一个矢图以及这边的坡式， 好，可以把这个零件来给它剖开啊，那么画打上勾，这里是一个剖式，但是这个剖式的话呢，是后期你去出图，这个剖式不会去跟你想就把它剖开了啊，这里只是一个剖式预览，并不是真正把它剖开了啊，只是一个预览，它是不作用在这个空图上面的啊，这里要注意。 好。然后呢再是这一边的这个呃，快捷栏啊，这个视图定向，那么视图定向的话呢，我们可以按一下这个空格键，我们也能够进入到这个视图定向的话呢，我可以快速的正视一个面， 那回来我可以正视，呃，左视右视，对吧？上视，这个仰视和这个下视以及的话呢，这一边画了一个等折测试图和或者是我想选中一个面啊，我想正视这个面，那我们也可以按下空格，这里有一个正视鱼这一个面 啊，包括这个，呃，视定向当中还有这个单一视和双视口和这个什么，就跟我们刚这里面的这个视口是一样的了啊，就不一一去讲了。好， 然后后来我们再来看一下这个是不是定向里面的话的东西，基本上就是和我们这边是一模一样的啊，就不去重复讲解。好，然后后来再是这边的一个显示状态，那么刚刚在这个视图当中大家应该也是注意到了，对吧？他的一个显示当中的话，有这么一些显示状态和这里其实基本上和我们这边的命令是基本上一模一样的啊，可以看到 啊，和这边的你看把它点开是不是一模一样的，所以在这里的话呢，我们可以去点击这个显示状态，第一个是加这个整个上线条加上色，那么或者是的话呢，我们可以只显示上色，不显示线条，那么或者只显示线条，不显示上色以及的话呢？后面的隐藏线可见 啊，隐藏线是虚线显示，和隐藏线的话是实线显示啊，几种不同的显示状态。好和这边的一个小眼睛，这个小眼睛的话是一个隐藏的一个总开关，里面包括了很多东西的一些隐藏的一些选项，那后来我就不一一去演示，里面东西太多了， 那么就说这些草图我想进行隐藏，那或者我们可以直接按一下这个隐藏，你看到他就会把草图给我们进行隐藏啊，好，那么里面的话呢，还有很多东西可以一一去试。大家啊，这是属于一个隐藏的一个总开关。 好和这一边的话呢，可以去改变零件的颜色，我们点一下这个按钮，我们可以的去更改这个零件的一些对应的这个颜色，改成你想要的一个颜色。 好，那么以及这一边的话呢，可以去改背景色啊，那么呢你可以把这个背景改成不同的这个颜色，可以看到这里都是能够进行对应的一个切换的啊，好，那么这个是属于一个背景改色和后面的这个显示状态啊，比如说的话呢，我们这个上色轮廓 和这边的话的封闭轮廓啊，可以看到这个基本上如果显卡不怎么用的话，基本上不会有什么太大的一个区别啊，所以这里就没有必要去演示的啊，没有什么作用，基本上我们很少也去很少去动动它啊，主要是这边几个命令会去动到它。 好，那么呢除了这里的之外啊，我们再来看一下后面这一边啊，这一边是属于我们的设计术，可以看到这里很直观的啊，显示出了我们的目前这个模型的一个建模过程 用了多少的命令啊？每个命令是怎么建出来的啊？它是一步一步的显示出来的，可以看到是很明显的，对吧？是怎么样把这个模型建出来的？它的所有的一个步骤都在这个里面啊？都在这个里面， 那么我们设计数的话，一般就是用于去呃，看我们的这一个什么呢？看我们零件的一些建模步骤，或者是我们装备体当中的话呢，画的一些这个配合步骤以及的话呢，我们去应用于我们去编辑参数啊的一些位置，那比如说我想拉伸这个模型，可以看到 所有的参数的话，也是在设计数这里去进行更改，那么这个是属于设计数的一个功能。那我们再来看一下后面的这一边的这个任务窗口啊，这个任务窗口的话呢，目前就先暂时不讲解，因为这个里面的话呢，很多东西，呃，我们不用到的情况下，你们是用不到的啊，用不到的，因为的话呢，我 我不去讲解，你们用不到，基本上后面可能你们就用到一个什么呢？用到一个这个设计库以及这个这个上色就跟这个是一样的啊。好， 这个整个的一个软件界面呢，就大概介绍这里，那么这个界面的话主要就给大家去讲了一些这个命令以及的话的这个当中的话的一些这个设置给大家进行了一个简单的介绍。那么在下节课的话呢，我们正式进入到这个草图绘图模式的讲解啊。好，那么今天这个视频我们就暂时讲到这里，我们下个视频再见。

很多人在绘制直线的时候，是用鼠标左键在屏幕上点击，这样画出来的线段是连续的，如果我们想绘制分离的线段就不太方便，可以用另外一种方法，选中直线命令后，按住鼠标左键在屏幕上滑动， 然后双击鼠标右键退出，这样就可以在屏幕中画出分离的线段。点赞加关注，解锁更多射击技巧，我们下期再见！

大家好，我是西风，然后今天给大家分享五种方法来退出我们草图的这样一个技巧。第一种呢就是我们比较常规的，我们直接点击这里的退出草图命令，对不对？好，那么第二种我们来给大家演示一下。第二种就是利用我们的快捷键 s 键，但是大家一定要注意，我们这里输入法一定是英文状态，然后我们按住 s 键，然后退出 草图，弹出这一个命令，对不对？我们直接点就可以。好，然后还有一种方法，就是我们第三种方法，大家看到我们这里是不是在右上角，你是鼠标划过去对不对？还有一种快速的方法，就是按住我们键盘的第一键，哎，这两个图标是不是就回来了，我们直接退出， 这是第三种方法。然后第四种方法最简单，我们直接双击空白处，鼠标左键双击空白处就退出我们的草图。好，那么最后一种呢，也是比较方便的一种，就是我们直接 直接去，你画完草图下一步怎么操作啊？要么是拉伸，要么是旋转，要么是草苗，对不对？那么我直接就去就可以了，直接去拉伸也不用退出，是不是啊？拉伸后堵十个。 好，这就是我们退出草图的五种方法，那么你最喜欢哪一种？你在平常的工作中又是使用最频繁的是哪一种？欢迎评论区大家交流， 在这里呢给大家推荐一个专业的 sorc 自学网站，大家打开我们的百度，可以搜索我们的西风博客四个字，大家可以看一下西风博客这四个字，然后我们看到排名第一个就是我们的专业一个自学网站， 大家可以进来，进来之后我们看到这一个西风博客专业萨利沃克斯咨询网站，他有这一个经验技巧，大家可以看到有一个图文技巧，视频技巧，学习手册等等，然后还有我们的萨利沃克斯练习题以及我们的软件下载，我们可以看一下我们的软件下载部分，比如说我们打开它软件下载里面呢几乎给大家搜集了我们作为设计小用到的一些软件，比如说 我们奥斯斯办公软件，我们的 cb 软件，我们的大家可以看一下卡萨软件，萨利沃克斯软件，大家可以获取萨利沃斯各个版本的一个软件的一个下载包，然后开幕软件，邮寄软件、 pra 软件等等，这一个咨询网站呢都给大家提供了这一个设计的软件的一个需求。然后呢就是我们的教程下载，这里呢给大家汇集了我们的萨利沃斯教程 教程，比如说我们这里的十天学会萨罗斯板筋视频教程，然后还有我们的萨罗斯十天学会的一个教程，还有我们的零基础教程等等，都是我们西风老师非常不错的一个原创的一个视频教程。然后我们经验技巧里面我们可以看一下，打开经验技巧， 我们可以看到关于我们这个 surps 里面的一些设置，一些使用的技巧等等，都是我们工作中会遇到的一个问题的一个解答，还有一些我们技巧的一个实战的一个分享。大家可以去看一下一个专业的 sus 咨询网站，然后还有我们的 sux 练习题，我们看一下学习 surca， 学习一个软件，大家知道教程是一部分，更重要的是我们要去做练习，如果说你光看教程不做练习的话，是不能够掌握这个软件的， 这里呢给大家提供了我们的斯洛克斯需要练习的一些模型，大家可以看一下，每一个模型呢，大家可以看一下，打开一下，他会有这一个电膜的这一个步骤，一二三四五等等这一个步骤，然后还有一个我们练习题的一百题，大家可以看一下， 一百题呢他包括了我们的草图练习题，比如我们看一下第八个草图练习题，然后他会有一个视频的讲解，然后还有我们的电摩练习题，然后我们的钣金练习题，焊接练习题，装配练习题更中途等等这一些练习题供大家去学习和使用。 好，这里呢就给大家推荐这一个西风博客，大家可以去百度搜一下西风博客这四个字，专业的三六次咨询网站。

我们经常会遇到一个问题啊，我们做室内的卧室，就是把这个零件呢，经常要把它通过拖入的方式把它拖进去啊，这几天有一个网友一直在问他说，于老师，为什么我拖进去的时候一个圈圈一撇，他禁止我拖啊？是这个样子，大家看一下，往里面一拖， 他是个圆圈，还一个撇，像个日字一样的，意思是不让你搞，为了让这个问题复现，我查了啊，一千三百四十五篇论文，看了四百二十三个视频， 还问了十几个同行专家，他们都说这个问题呢，不知道啊， 所以我就总结了一下这个方法，终于把这个问题复现出来了，然后把我复把我研究出的成果呢，跟大家汇报一下，希望大家遇到这个问题的能够找到解决的方法，我也像我一样严肃的啊，去找这个问题，让大家直接找到问题的核心点， 那么我们先再看一下问题，拖动不行，再拖动不行，那么是这个零件有问题吗？是不是这个零件有问题，我们重新找找个零件看看， 他也是不行，但是所有的零件，不管是 stp 的， 还是说那个 word 原格式的，他往里面拖动，全部是个圈圈，这个意思什么？禁止你拖入，禁止拖入。好， 那如果说您在抖音上能找到相关的知识啊，请你告诉我一下，因为我已经找了好多天数，没有找到这个原因和方法。 好，那我是心火希望啊！钣金培训中心的于老师，我们带着大家一起来研究这个问题，那么既然是研究的话，我们要总结方法，这里有一二三四五六六种方法。 首先我们的网上常用的方法是什么呢？第一个方法是说把我们的 sw 快 捷方式图标去掉管理员权限啊，我们看行不行，这个叫缩进卧室桌面的图标，我们右击他属性， 他说点到这个兼容性这个地方呢，更改用户的设置啊，以管理员身份运行，这里不要打勾，确定把这个勾去去掉，他确定我们看这个方法行不行，往里面拖行还是不行， 他就说你说可不可以还是不行啊，难道是我设置错了右击属性 还是找到兼容性，并没有以管理员身份运行啊，更改用户所有的设置也没有啊，所说这个方法对置这个东西啊，不一定能行啊。第一个方法，那么第二个方法他就删掉 s w 的 快捷方式，重新发送到桌面， 那我们首先要把这个快捷方式右击删除掉，找到我们的安装目录，比如化妆的 c 盘程序文件夹下面，找到我们的缩进卧室， c o r p， 找到缩进的卧室， 找呀找呀找，这里有一个快捷方式，如果不好找的话，我们直接在左下角找到 s 开头的缩进忘开头的这个地方。这个缩进卧室啊，更多啊， 或者打开文件位置，或者固定到任务栏啊，这里就有一个把这个东西呢，说你的 word 组成数 啊，打开它的位置，把它右击复制，复制到哪里？放到桌面过来，这里是空白的黏贴，我们试下第二个方法行不行啊？这已经打开了啊，重来 好打开，连说打开了好几个啊，我们再拖入零件，哎，可以啊，大家看到了这个方法是可以的， 所以说我们这个第二个方法呢，是我穷尽了啊，很多思维去想的，我们是小马过河， 小小马过河，松鼠说会淹死啊，会淹死松鼠，然后小牛说会水很浅，我们自己试了才知道啊，这是第二种方法。我们看到啊，这第二种方法是什么样子的呢？正确，第一种方法 不正确，就是我试的不正确。那么第三种方法是怎么弄呢？点到这个选项，这里面选项这里有个普通，我要要保证这里面的啊，这里面的设置要对啊，这里面有哪些设置要对的？ 这里面的设置我看一看， 如果你不知道，你就点重设，请重设置页面啊，这里面有一些设置是要保存，它是对的。第二，在专柜体里面要把靠拖动来移动，零部件要打勾啊，这两个设置 决定我们技术来分析。第三个啊，第四个，第四个的话啊，我们经常很多同学会反应这个问题，那我给他远程的会有发现。我靠，你这个索尼的卧室是什么版本？ 不是正常出道的版本，那是什么版本呢？是绿色版本，没有经过一步一步安装的，就好比怎么说的，你是这一个公司或者什么公司的什么副总经理， 你并不是靠你一步一步打拼的，你是靠你的家里关系把你送过来的。那么绿色版的索尼的卧室相当于这个意思，不是通过我们手动安装的，是免安装的啊，经常会有这个问题，我们建议就安装正常版本，一步一步安装，我们要安装什么版本？ 安装索尼的卧室，这里要保证是 sp 五点零是正式版，不然话其他设置都是白瞎的。 好，第五个是没有办法，我们全部把它卸载掉，卸载了 c 说的握手之后，然后要还要卸载前要清理注册表，卸载后要清理注册表， 清理注册表，这是一方面，第六是经过我反复试验的啊，终极解决啊，大办法，大杀器就是修改注册表， 不管你是绿色版本还是什么是什么阿阿玛狗的版本，你直接把注册表修改了之后就可以了。他的原因是原理是什么呢？ 是因为你是 win 十或 win 十一，他经常的话，这里有个什么要更新啊，更新系统，你一更新系统之后， win 十他就会限制你唾液打开文件功能。 这个功能是怎么发现的呢？是要感谢我们另外一个大能啊，大能师傅，他跟我说的，他说就是 win 十啊，限制了注册表，把这个注册表只改。那我们怎么改他的注册表了？我们用 win 加，同时按住窗口键， win 键加 r 键， 在这里输入 r e g d i t， 确定，然后按这里面来找，把注册表找到。第一个是 拖到上面啊， h k e y l m c l m a c h i n e 找到这一个咱们线，然后再找到 off 这个，然后再找到威远， 威远再找到威英多斯， 往下扒啊， v 键多十，再找到 v 键多十，下面的，把它点开啊，下面的当前版本啊，这个英文再找到，点开它，找到下下面的啊， p 开头的啊， p 开头的，再找到系统下面的倒三角，点开啊，这是系统，然后找到右边的 n n 宝 l e v 啊，找到这个，把它的值改成零就好了。右击修改这个值，改成零啊，确定， 然后重启电脑就可以了。这个方法方法的话就只有二和六啊，是我经过反复验证的，是没有问题的 啊，不知道你有没有听懂啊？我们这个解决方法我们不要道听途说，那么我们实证就好，实证就是最最终的解决办法，那么最终的解决办法就是两点， 我们再看一下，总结下就是两点。第一，第一个方法就是把这个呃快捷方式删掉，然后在这个地方找到 s 开头的， 然后找找到这个地方更多，打开文件位置，把这个复制粘贴到桌面上去，把以前的快捷方式给它删掉啊，因为你的快捷方式被病毒或杀软或更新破坏掉了，导致拖不进去，这是根本原因。 第二个原因就是我们的更新的微因多死之后，他后台给你升级的或者三六零或其他人杀人，他升级的把你拖拽文件的功能禁用了，会导致这种情况。好，那我就录到这里啊，谢谢大家观看。

大家好，这里是帮工拆图，今天拆到一个图，我感觉这个图对我们钣金工程师来说都是比较棘手很麻烦的，因为我们分割的时候不需要这些倒角吗？这里满满图都是满满的倒角， 你们是怎么做的呢？警察，接下来按照我的方式给大家演示一遍，我先用插件是能删掉一些是一些，然后接下来我就是这种倒角交汇的地方，我画一个圆，在这里画一个圆，然后拉伸切除掉，就像这样子 很多孔，然后再用插件删掉一部分，这插件到不了地的地方呢，只能我们一个个用手删除了，没办法了，后面也还还有很多，删除完会像是这样子，是这样子的， 对，基本上完了吗？上完之后就再把这些这些我们拉伸切除的地方，别给他删除面了，删除面完之后他会自动补面，然后是这样子的，补完面之后我们就可以接下来的一个步骤了，进行我们的分割了。我在这里然后画一条草图，我是引用下面的那个 轮廓画了一个草图，中非切下去，再上草图，然后分割，就这样子，然后就得了这个模型， 打了这个零件，然后这个五个面就一起折弯，这个面单独焊在焊在一起吧，不要为难自己了是吧？各位大佬们还有什么别的方式，更高效更好的方式可以在评论区交流一下。

solidworks 如何卸载？首先我们点击控制面板程序卸载，卸载程序右键找到 solidworks， 右键卸载 好，出现这个画面的时候点击更改，把这三个勾选上， 返回到栽药 是 现在完成。然后我们找到安装路径，把这个安装 solidworks 的 文件夹删除好，是这个右键删除， 然后找到之前打的一些呃，注册表，正常情况下我们这个是删除不了的。那嗯，有什么办法删除呢？ 我们需要打开任务管理器， 然后下拉，找到有一个 solidworks 的 一个进程。啊，就这个进程停止，这个时候我们就可以删除了。

终于把 sw 整理成了动画片，全两百集存下吧，很难找全的。本系列视频共计六百分钟，耗时一百零八天，共计两百节教程。接下来就由我带领大家进入到 sw 的 系统学习。 整套课程一共分为六个部分，我会从草图特征、中配工程图、虚面以及实战这六个部分来教会同学彻底精通 sw 软件。对于完全没有基础的同学来说，这套课程绝对可以作为你的启蒙教学。当然，如果你已经有了一些基础，但是感觉自己所掌握的知识并不那么系统，完全 想进一步提升能力以及拥有解决复杂问题能力的同学，这套课程同样非常适合你。在接下来的干货教学之前， 留下你学 sala 的 works 的 目标程度，等你看完视频再来还愿。当然，我又为大家准备了海量的学习资料，优质的简历模板，是动画公司名单， s w 安装包等等一些，相信这些资料能助你们一臂之力。 大家好，我是青木老师，那么在这条视频当中，我将会以最快速的方法带他掌握呢我们 solo boss 软件的使用和操作，从零基础到独立掌握软件使用，并且完成呢设备设计的全教程的这样的一个讲解。 当然在软件中啊有包括一些不常用的命令，我们都将会进行一个跳过，以最快速的方法掌握软件的使用和这个建模。在这些过程中，因为包括呢我们一些软件使用命令，并且呢会附带有练习和教程，方便大家呢快速掌握软件的这个使用。 我也会分成下方的六个板块分布去进行一个教学和讲解，更加细致的了解软件的使用以及操作。好，那接下来就开始我们整套视频的这个教学和指导， 那么第一节课我们先把 solo box 的 界面做一个大致的认识和了解啊，好，首先把这边的图纸进行关闭，点击关闭， 这是我们 solo boss 初始的这个界面，上方是我们的菜单栏啊，就我们这一块。好，右侧的话呢是我们的任务栏，这边的话暂时会使用不到。好，那如果说我们要进入零件界面或装备体工程图界面的话，我们先点击上面的 点击新建按钮，那么会出现的这三个选项的一个部分，那么通过这个位置去点的话呢，一般是选择默认的这个模板，也可以选择高级通过自己添加的模板呢，进行一个选择都是可以， 那么现在先选择零件模板进行双击，好，双击之后啊会进入到我们的一个软件的界面里来，这个时候我们来看一下这个上方， 首先话啊，最上面这里的话呢，是我们的一个工具栏，像我们的一些模块或者说命令都在这个其中，左侧的话呢是我们的世界树，像我们操作的一些步骤啊，特征啊，草图啊，在这边都会进行一个显示， 中间的区域的话是我们的作图的一个区域啊，好，那了解完界面之后，先让我们开始我们的一些教程的部分啊，我们先从最基础的草图的模块进行讲解。好，草图的话啊，那第一步草图是属于二维的这个平面， 那么当我们点击草图绘制之后，他会让你啊选择我们的任意一个平面进行绘制，一般的话，像我呢可能会选择上式面进行选择，点击上式面。哎，好， 选择好之后把这里面的命令啊做一个大致的了解啊，第一个就是直线命令，大家知道啊，画直线好，单独点击它， 我们这个可以选择从这个画图区里面任意一个位置，点击向另一边随意的去拉开好我们这条直线，这边点击当前点位， 按住 esc 键退出，就会生成出我们的一个零件出来，或者说啊，就我们的一个草图的一个部分。好，这是直线，那么直线的话啊，呃，你可以点击下面这个倒三角，它下面的还有一些中型线或中点线，我们可以来看一下啊， 中型线也就是我们的可以叫做构造线部分，我们可以点击这个点，然后水平的拉过来。哎，做好之后那点击退出，待会会是的话是我们的一个点画线的一个部分，我们可以把它作为构造线呢啊或者辅助线呢进行一个使用。好， 这几次是我们的一个中点线，中点线的目的呢，他是以中间这个点向两边进行会制，看到没有两边的话呢，会处于一个对称或相等的一个大小，这样的话呢，有时候能提高或者说化简呢，我们一些画图的这个步骤。好，这边属于直线的部分啊，直线是比较简单的 好，那么框选所有的直线，按住键盘的第一个键就是删除键，点击删除，哎，就可以。好， 那么第二步就是我们的圆弧，那先做最基础圆弧啊，点击圆形，点击圆点，向侧面进行一个拉开，生成出圆形的一个形状。好， 生成好之后我们点退出键，哎，当然下面的话呢，倒三角里面还有一个周边圆啊，这个圆的话呢，我们先画三个普通的圆啊，点击三个圆，这边依次拉开好，下方也拉开好，通过这三个圆的话呢，我们来演示一下这个 周边圆的一个使用，点击这边一二三，那看到没有，他可以选择与三个圆做一个相切的一个部分， 当然这个命令的话用的并不多啊，我们把它删除掉，点击删除好，第三个部分就是我们的样条曲线啊，也就是说我们在做曲面过程时会用到一些曲线啊，我们可以试一下点击样条曲线，我们选择任意一个点，点击拉开， 点击这个点好，他可以再次延伸，看到没有，再次延伸之后，我们的线的话就会变成曲线的一些这个形状， 对不对？好，这是我们做曲面啊，或曲线功能的一些使用，通过里面的一些空标或者我们的一些点可以调整的，曲线的弧度和他的一个长度的大小都能进行一个调整 啊。好，这是样样曲线用的不多啊，我们后面有时间啊，或者说有机会再讲。好， 第三第四个就是我们的矩形，矩形的话是除了直线和圆弧用的最多的啊，第三个命令啊，我们矩形，矩形的话，第一个就是边角矩形啊，这应该大家都熟悉，点击这个点，选择往下拉开，会生成一个闭环的矩形的一个形状， 是通过呢对角线进行一个生成好，这是最基础的边角形。第二个就是我们的一个中心矩形，中心矩形的话呢，以中点位置向两边去拉开啊，当然的话啊，我们在左侧这边可以调整啊，是从边角去做的还是从中点去做的啊？刚才我们是用中点，现在用边角来做一下，再点这个点， 他的方法的话呢，和我们这边是不一样的，这边是对角线连接，这边是中点线连接，大家可以自己上手去实验使用一下。好，然后是第三个， 第三个的话为三点变调矩形，来，我们试一下啊，点击这个点，然后再选择侧面位置，然后再往下拉开，看见没有，那这样的话，我们矩形的话呢，就不会默认是水平或数值情况，那他会是一个倾斜直线，如果说你要做约束的话，你可以在左边给他约束一个水平，哎，他这是一个平行的一个状态啊。 好，那这是我们的三点比较举行，然后是三点中心举行，那这样的话都是为了我们做一些倾斜的举行呢，去使用的一些功能和命令，大家可以自行的去实验一下啊，这是举行的一些部分。好，还有平行四边形点这条边水平，然后往上那平行四边形的这个形状。 好，那我当我们把矩形认识完之后，那第五个命令，第五个命令啊，这是我们的一个圆弧，圆弧的话用的最多的其实是我们三点圆弧，我们希望这些命令一个个讲啊，叫圆点、起点、终点圆弧。好，我们点击第一个是圆点，好，然后起点，然后是终点生成出圆弧， 但我们有时候做这些圆弧的直线时，可以用到这些命令啊，好，再往后接着往后来啊，第二个就是我们的切线弧，切线弧的话呢，我们点击这个位置好，选择这个点，然后再点下面这个点，点 击好，刘老师啊，这里这样做的话有什么意义呢？你点击这个眼睛点这个点，选择往下拉开，显示几何关系，那仔细看的话啊，这两边会自动生成我们什么生成一个相切的一个约束， 对，这是切线弧的一个，使用好，然后再第三个，也就是三点圆弧啊，三点圆弧的话啊，你可以捕捉这两个点，比如这个点，以及这个点捕捉好生成任意的圆弧， 这个圆弧的话，说实话用的是最多的一个这个圆弧的命令好，这三点圆弧好。第六是土圆，土圆的话啊，用的并不多，我们简单说一下，点这个点，然后点长轴，然后是短轴的拖动，那一共是三步，圆形，确定长轴，确定短轴确定，确定这个图圆的大小。 好，然后啊，这个第六个，第七个命令哈，就是我们的文本好，文本的话呢，你要先做一条直线。好，我们先点直线 点这边选择进行一个拉开，好，拉开之后我们选择这个文本命令点击好，那你先选曲线，你可以用曲线做，也可以用直线做啊，都行的啊，曲线的话，这就是我们的一条曲线吧。好，文字的话呢，我们选一个青木。 好，但这个字体的话非常的小啊，我们把它稍微做大一点点啊，因为这个直线的比较长了啊，点击文字字体 单位的话呢，给一个五十，好，然后选择确定，那这样的话呢，看到没有，在左侧你就能给他看清楚这条直线或字体的一个形状，做好后点击打勾就可以了。 那这是我们通过文本做出的这个字体，当然的话呢，像一些字体的形状啊，大小啊，都可以改的啊，这边字体啊，改黑体，改楷体，宋体，雅黑啊，都是可以的。好，我们就关闭，点击关闭啊，包括这边居中啊，倒置，反向那都可以， 包括这边这个，这个加粗啊，倾斜啊都有。好，我们就关闭，这是字体部分。好，下面一个命令的话呢，是我们的一个中心槽口，那槽口的话有直槽口，中心槽口三点圆弧槽口，中心点圆弧槽口，我们一个来试啊， 直槽口的话先学左边这边点这个点，那我们往右边拉开好，然后再拉开那三步，做出我们的直槽口。是不是确定两个点，再是宽度。 好，然后第二个我们选一下这边啊，选择为中心直槽口，点击这边选中，点击拉开，那先确定中点，再选另一色的圆点，然后拉开。 好，那么第三个就是我们的做一些圆弧槽了啊，点击这边三点圆弧槽，那跟我们的三点圆弧其实有点相似的啊，先点圆，先点这个位置，然后再选择上面那三点圆弧，然后再拉开角度， 是不是这三点圆弧部分啊？好，然后是我们的一个两圆心加两点啊圆心，然后两边拉开， 是不是这样的话也能做出这个弯的一个槽口，再然后是多边形，多边形的话呢，可以自己默认选择多少边啊，一般的话这边是默认是六条边啊，我们给到改到八条边。好，点击好，选这个点，点击拉开，那选择水平位置，拉开 好，打开之后啊，这边有一个内接圆和外接圆，我们选的是内接圆吧，所以这个圆弧的话，在内侧部分可以约束我们的一个大小。好，大家可以选择啊，我们的一个外接圆部分，点击外接圆调整至外侧也可以，对吧？大家可以出这个出手，大家这个选好， 对，好，点击这边继续。好，退出。呃，然后是这个圆角，圆角的话包括圆角和 r， 这个 c 角和 r 角两个部分。好，我们这边做一个矩形的一个行动吧，做个矩形，我们先把这边全部删除掉，点击按 delete 键选择框选删除。 好，呃，这边选择做一个小矩形，点击矩形啊，我们选这里的命令啊，我就不用快捷方式啊，点击边角矩形，从这个点往上方拉开。好，那这个的话，这个矩形是虽然是比较大的啊，我们稍微缩小一点点。 好，现在我们点上面点击圆角大小呢？给一个五十。好，点击当前的点位，看到没有？这个点好，这个五十是比较小啊，那可以做大点点给到一百。 好，然后这边可以依次选中剩余的这三个位置，点击好，选好之后呢，点上方打勾就可以了，做出我们的圆角形状，当然的话呢，如果觉得老师这一个个点比较麻烦，我们可以怎么样呢？按住 ctrl 加 z 退出，重退啊，退回到之前的操作 好，再点击圆角，命令大小为一百。好，按住鼠标不动框选一样的啊，框选那圆角，然后再点击 打勾，是不是也能快速做一个导角，那么导 c 角的话也是一个道理啊，框选 ctrl c 啊，好，点击我们的一个斜角啊，这的话呢，一般有角度和距离限制，或者说距离加距离两者去选择，一般是选角度，默认为四十五度大小，能给个一百给他看看啊，一百 好，然后也是样的，框选我们的边啊，或者是自己手动点击下这个边，第一个，第二个，第三好， 第四选中那点击打勾，这样的话倒角也能快速的去完成，对不对？好，那这是我们的还有个点命令啊，点命令，点那点的话，顾名思义啊，就是在我们的直线上面啊，或者我们的空间里面，平面里面做出一些点的命令去这个使用 好，那我们就退出现在的话呢，这种后方的一些这个命令了啊。第一个是裁剪实体，裁剪实体的话啊，我们就讲正常常规的命令，点击裁剪，这里面有最多的就是强劲裁剪啊，我们点击使用一下啊，点击强劲裁剪好，这时候你的鼠标长按的话呢，会有一条灰色的线， 这条线只要触碰到的这个草图，他就会全部给它切除掉，比如这边我们选择切除，这边也可以切除掉， 对吧？都可以进行一个直接裁剪，切除的一个命令好，再或者说啊，像我们的一些这个下方的命令话呢，就顾名思义我们跟着去选择就可以了，但我们做的是强调节，其他的话我们大家可以自己去操作一遍。好， 然后是转换实体，转换实体的话是在我们的特征里面去连带一起使用，我们就不去讲太多，好吧，我们就讲后面一个等距矩形，做一个矩形出来，点击矩形拉开。好，现在 这个矩形的话呢，我们先把它变大一点点，那怎么做呢？点击等距实体。好，等距距离为十或者给到五十。好，选择当前的这条边，自动框选向外侧等距， 是不是好，如果老师我想往里面缩小点的话呢，就勾选反向，他会在里面进行一个生成。好，同时老师如果说三个方向，两三个方向都要呢，就是两个方向啊，上下两边脱掉的话，那也是可以的，然后你直接点击打勾就可以了。 是这样的一个操作逻辑和方式也比较简单。好，现在我们再来继续，现在把它全部框选一下，全部选择删除，点击试。 好，现在啊我们要做一个镜像实体的一个使用镜像的话，我们先做一个直线。好，这边的话你可以很多地方选择啊，比如水平线啊，竖直线呢啊，或者是作为构造线啊，无限延伸啊，我们来实验一下啊，点击作为构造线且无限延伸。 好，点击当前点，选择往上拉开。好，这样的话会有条无限延伸的一条构造线出现。好，我现在啊在左边画几个草图，比如说做一个圆，这边做一个圆。好，我们再做一个矩形。 好，现在是左侧单边的位置，如果说我在右边同样要生成一个的话，你就点击镜像命令啊，要这样的实体，我们就框选这边的实体框，选好镜像轴，你点击这根轴， 那他在右边会对应的对称的去生成我们的位置，然后直接点击打勾就可以了。好吧，按空格键啊，证实一下， 那这边这是镜像命令使用啊。好，还有一个叫线形阵列草图啊，线形列的话呢，我们还是以这个圆为例吧，点击线形阵列 啊，线形列啊，好，这个方向的话呢，有 x 轴方向，有 y 轴方向，你也可以自己输入或者自己自己去选择方向啊，比如他默认是 x 轴和 y 轴啊，好，选方向的话，这边是我们的数值。好，要针对实体点击当前草图。 好距离的话呢，给到一百毫米回车啊，一百毫米有点小啊，给到一个五百，给到这个一千啊，一千也有点小了，对吧？给到两千， 那它就会有一个这样的距离好数量的话呢，可以标注好，比如说我们那个距离数量的话，给到五个好，同时可以勾选上标注 x 间距，它会默认把这边的距离尺寸标注好，来点击打勾，那它的距离为这边的一个数量为五，距离为三十。 好，然后呢，同样我们把这边的话也来实验一遍啊，比如说我们水平的方向，点击阵列，点击方向的话，我们选择为 x 图，看那边坐标， x 图方向好，实体为当前实体好，距离为三千 好，然后这边你可以固定 x 图方向等等，都可以啊，我们给他这个这个数量给到五个好，然后再点击打勾，是不是也可以？但是他如果说没定义的话，这个数量给到五个好，然后再点击打勾，是不是也可以？但是他如果说没定义的话，并没有这个定义完全的原因。 好，那这边是我们正列还有圆周正列的话啊，我们点击这个位置，我们随便点下面那还有个圆周正列。 好，这里我们以当前的这个我们重新画一个草图吧，先框选全部草图进行删除，点击全部式。好，现在我们点击这个下方啊，点击 画一个圆，好，这个圆的话呢，你给他标志一下，比如说是我们的一个直径大小啊，我们标给他尺寸啊，点这边啊，尺寸的标注的话，记住在左上角，这边直接点他就可以了，点击智能尺寸，标注好它大小，这边我们给他小点点，给到五十。好，回车。 好，复制完之后啊，我们现在再画第二个圆，点击圆命令，在这边选择拉开好，然后点击呢这两边。其实草图里面还有个命令，就是按住键盘的 ctrl 键呢，可以将草图之间做好约束， 比如点击之后，那这里会有一个弹窗，但是的话如果说没看到的话，没关系，在左边点一个相等约束也是可以。好，再点尺寸标注一下这两边的距离给到一百五十。 好，然后呢是这两个点，两个点之间点击做一个水平的约束，那一样的也可以做水平，那么他就可以进行完全的定义了，对吧？好，然后啊，点击这个 圆周草图阵列，点击好阵列的实体选择他，好，他会默认帮你捕捉呢，中间这个点是不是默认捕捉数量为四，然后点击这个打勾，或者标注角间距，点击打勾，那他的位置会帮你去这个弄好间距为这个九十。 好，还有一个话就我们的几何关系啊，几何关系，大概我们看到这里面有很多绿色的一些点，比如这个水平的方向啊，还有一个这样的一个图标形状，对吧？还有一个相等的符号，那么这些都是属于几何关系， 比如说去他这个点与点之间，对吧？他们之间是重合的，就会有一个这样的一个标识，对吧？如果他们两个大小是相等的话，就会有个相等的标识去显示，对吧？还有一些水平啊，数值啊等等一些标识，只是我们的一些几何关系。 好，那么关于草图当中啊，常用的一些命令的话呢，我们基本上就讲了一个大致了，对吧？常规的时候命令就只有这些， 对吧？包括标注尺寸啊，最后把尺寸讲一讲吧，尺寸的话啊，标注直径，标注我们的这个矩形的一个距离的话，也是可以的，那标注好它的一个距离，比如说一百，好，然后左侧这边标注为五十，对吧？它的尺寸都能直进行标注的， 也可以呢，标注好我们的一个角度，比如画两条直线，对吧？好，它的角度的话呢，点这边点击两条边做一个标注，大小是四十， 可以进行角度的一个限制，也是可以。好吧，那本节课啊，关于这个草图的一些使用和这个教学就讲这里，下节课我们直接来开始练习草图，因为只有实战才能检验，或者说我们更加快速的去上手学习草图的使用。 好，那本节课的分享，我们讲这个地方，那么我是青木老师啊，我们就下节课啊，再见。 大家好，我是青木老师，那么这节课就开始我们草图的一个实战的教学以及讲解啊，那这边老师准备的两道啊，这个草图的一个练习题，大家可以跟着老师来一步一步的去完成，他的一个会制好。 首先我们先来新建啊，我们的一个草图部分，按住 ctrl 加 n， 也就是我们新建零件的一个操作，点击确定，点击基本面，选择草图会制啊，先把它放大，点击放大这一块。好， 基本面的话可以自己选择，像前世面、上世面都可以选择使用的，但以我的习惯的话呢，是一般选用上世基本面。 好，我们先来画第一道草图啊，也就是这个题目的部分，那这个题目的话难点其实很简单啊，他就是把三个圆环分别做好，再把中间的连接位置去做好，我们按照草图的命令来演示操作一遍。 首先先第一步画圆啊，圆的话呢，我们就点击上方圆的命令选中啊，点击这个点，选择向外侧拉开好，一共是有两个圆，点击再次拉开 好，再把尺寸标注好，点击上方选择智能尺寸。第一个是内部的圆为一十二毫米直径，标注直径为一十二，回车。 好，然后其三其二的话是我们这边啊，外部的话为二十四毫米的直径，这是第一个圆环的部分。好，那么第二个圆环也是一样的啊，点击上方选择啊，我们依次直接做出这个两个圆环啊，再标注尺寸，这里点击选中 中间的外径的话呢，是我们的一个三十，点击三十的外径，然后是我们的一个内径的话呢，为一十八，来标注一下大小为一十八的直径。 好，标注完之后我们画一条直线点这条直线，点击这个点与左侧这个点连接起来，好，退出，将它呢改为我们的构造线，再标注好长度，点击长度呢这边为五十二点八， 五十二点八，好，点击回车。现在要标注好它的角度啊，这边为三十度的一个角度啊，那么只有一根直线的话，怎么去标注这个角度是最方便最快捷的啊？来，先点击这根直线 好，然后再直接选择直线左侧的一个点，点击他，哎，他会有个坐标线上下左右吧，对吧？我们点击右边这个点啊，这个点击选中他，哎，就可以标注好角度大小为三十，是不是将草图就可以完全的定义好了？好， 点，上方选等距，实体等距，哎，点击当前的这个构造线，选择向两边这个拉开，点击取消啊，这边选择双向两边好，距离是六毫米，点击输入一下六毫米的大小好，点击回车。 好，我们需要把多余的直线进行一个裁剪，之前我也讲过这个秘密啊，叫裁剪延伸啊，裁剪啊，好点，这个位置裁剪掉，多余位置只要画画这个这个灰线啊，把它裁剪掉就可以了，点击裁剪这边也是一样的，依次裁剪掉 好，那么这个位置的话呢，我们就完成了它的位置，点击打勾，这是下方的这条边 好，同时上方这还有个圆弧啊，那这个圆弧的话呢，我们先画圆弧，点击圆弧命令，点击上方拉开也是两个，那么先标这个直径啊，那么智能尺寸，这边再来个技巧啊，按住鼠标的右键，按住啊，向上或者向下，向左和向右，可以拖动出我们的命令 进行的这个快速的标注好，按着鼠标右键向上拖动，进入智能尺寸好，点击啊，我们的一个外径大小为二十四，标注一下尺寸二十四回车，好，内径为一十二， 好，回车。现在我们需要把这个圆心的圆点他的尺寸标注好，那么首先上下两点啊，这个点与下方这个点他们的间距距离为六十四毫米，六十四，好，左右两边这边也标注一下，点击上方距离为九十六，好点击。 现在我们需要把中间的构造线要画好，好点击画直线啊，也可以按住鼠标右键往左边拖动，调取直线命令来点击它 好，然后选到这边，然后再往下进行连接好，连接完之后啊，我们现在把它尺寸进行一个大致约束，或者角度约束一下，那刚才我讲过啊，把下面两个先改过造型 标注角度的方法来点击这层尺寸，点击当前直线，选右侧的点来选这个箭头，标注好角度为一十五度，那么他们是不是也能变成黑色，也是我们完全定义的一个草图状态。 好，定义完之后呢，我们选择这个下方啊，点击我们的等距好，依次选这两边 那两条直线好点击。选完了之后呢，我们选择上方，或或者说选择这个基本偏移，基本几何体，他会把中间改为构造线，那这点不点无所谓啊，点击打勾好，勾选完之后还是用的啊，把多余的线进行裁剪，点击裁剪实体，那中间的话，我们先把这边裁剪啊这个位置 好，然后这里裁剪掉好，然后右侧这边也裁剪 好，那么裁剪完之后，那么我们的这个大致形状是已经有了，然后点击打勾好，把里面的一个圆角做好，这个圆角是 r 五，点击圆角命令大小为五，好回车，点击当前的这个位置，点击，然后右键选择，确定。 接下来是我们外侧的，这边还有个圆弧啊，这个圆弧它里面是没有标这个直径大小的或者半径的啊，那怎么办呢？我们这可以讲一个技巧啊，点击三点圆弧，点击这个点，点击上方这个点来选中好，拉开之后呢，我们选这个两侧啊，或者说先选他稍微拖小点点， 做一个相切约束，点击相切好，这边也是相切 好，把它稍微往里面移动一下，点击移动好，然后下方这两边做一个同心约束，点击同心哎，那么就做好它的尺寸，就不需要去标注了啊，然后再点击裁剪，把这两边多余的线划掉，哎，就可以了。那么第一张草图呢，我们是不是就全部画好了？ 下面我们开始第二题的一个讲解啊，第二题的话也是一个很经典的一个题目啊，我们朝这边打勾， 第二题是我们的一个做接专业的同学应该都清楚，是我们的一个钩子的一个专业啊，钩子的一个图纸啊，也是我们画制图课的第一节课啊，比较会的好，也是这样的，我们先新建零件啊，点击新建，选择确定好， 确定好之后呢，点击精准灭啊，或者你点草图绘制，他会让你选精准灭啊，只是我呢一般会选上十灭，点击上十灭好，这个讲个技巧啊，他这有一个中心线对不对？有条直线啊，那这个直线的话呢，我们可以在这里点击直线命令，选择作为构造线且无限延伸这样去使用啊，点击这个点 水平，然后竖直，这样的话，是不是我们在里面就有一个坐标系的一个部分，方便我们后续去做图啊，标尺寸什么的。好，现在我们先把中间的第一个圆给它画好啊，这个圆的直径为二十四，选择圆形位置向外拉开好，标注尺寸大小为二十四 好。然后是我们的一个上方，我们再画下上方的这个位置啊，上方的话我们拿边角矩形画，点击边角矩形啊，这是常用的一个命令啊，然后 点击在框选，大家记下啊，框选两边，框选一下，对吧？可以做几何关系，做对称约束，也可以在下方选择做这个对称也可以。好，做好之后啊，再标注一下这个尺寸上下两边的宽度，这边为一十四 好，然后是高度这边两者高度为二十三好，这条边到下方圆形的距离为我们的五十四 好，然后再选择画直线，这个直线的话呢，改为中点线，从这个点向右侧进行一个拉开好退出，标注好尺寸，他的长度呢，给到我们的一个一十八 好，做好之后啊，画直线，点击直线命令，选这个点往下方拉开。好，这下讲个技巧啊，我们画直线的时候啊，正常画直线之后，下一个也是条直线，对不对？好，你把鼠标轻微的移动一下，移动到这边，哎， 靠近一下它就变成个圆弧了，对吧？好，这个圆弧的话，我们可以稍微的这个拖动好它位置，点击摆动 好，然后再点击做个圆弧，这边触碰到这个点，它就会切换我们的一个命令啊，点击圆弧好退出，把它的约束大概做一下，这边的一个半径大小呢为二十四，标注尺寸二十四， 好。呃，然后这边拖动这个点，往上方移动，看到没有，这个点是和直线做一个重合的，点击重合约束，这时候啊，按住键盘的 ctrl 键选这个点，然后再点这条直线，那么就可以做一个重合约束，或者点这边做重合都可以。 好，他的半径为二十九，那标注一下二十九的一个尺寸，点击大小为二十九，好，而这个圆形的话，与左侧这边的间距为五点，这个点与左侧这边距离为五。好，那我们就定义完全好， 定好之后啊，退出。稍微拖动一下我们的一个圆弧位置啊，点击拖动好，再把左边的画好，左边的话也是一条直线啊，点击直线命令，选择他往下拉开，拉开啊，好，再点圆弧，让他呢与这个圆弧做一个相切约束。 好，退出。点击圆弧和圆做一个相切啊，相切之后啊标尺寸大小为三十六，点击这种尺寸三十六的一个大小， 好，标注完，标注完之后呢，这边我们还有两条这个圆弧，点击三点圆弧，点击这个点往上方拖动，拉开好，然后点这个圆侧面点击拉开，好，退出。 呃，这时候呢，稍微把它移动一下啊，这边的圆心的话，他他是有这个限制的啊，我们这个十四的这个圆心，也就是他的圆心啊，他的圆心是和这个直线的做一个重合的，再试一下，点击他和他做一个重合约束 好，那么再次拖动一下，来，这边他们是没有这个相切的，我们选中，按住 ctrl 键多选吧，来点击相切约束，是不是非常的方便？好，再把它呢往上移动一下， 这边也做一个相切约束，点击相切好，把尺寸定义好，这边下面是一个十四啊，点击大小为这边为一十四好，这边为二十四 好。同时这个点呢，这个圆心上面这个圆心到上方距离为九点，这个点距离为九好。 然后现在的话得到两条这个圆弧的这个部分啊，现在圆弧的前端还有这样的一个弯的位置吧，就是我们的一个圆圆顶好，点击上面选择三点圆弧点这个点，再点这个点好拉开。 哇，好，现在需要把它们做约束，按住 control 键两边做相切约束，然后下方也做相切约束，点击相切好，再把尺寸定义一下，大小呢为两个二 好，现在这个草图就是完全的一个定义了啊，我们把这个多余位置裁剪掉，就是这里的草图啊，划掉，这里划掉，这里划掉 啊，做好好，然后选上面啊这上色草图，然后把中间的这一块倒角做一下，退出，点击倒斜角 啊，大小是二乘四十五吗？就是大小为二好，点击这位置好，然后这边右键点击确定 好，现在那我们的这个钩子的草图是不是也就完成了，当然我这样画完之后啊，大家可以自己来练习一下啊，这边也有一些这个练习题，需要的话呢，评论之后进行领取就可以了，像我刚才练习题在这里就有。好吧，好的，我们一定要一定要注意一点啊，我们画草图的时候啊， 一定要以圆心去做参考去做，或者圆点做参考去做啊，否则的话呢，这个草图你画出，哪怕你把尺寸都标注完全了，那么他的草图依然是黑色的，也是他的位置没有进行定义。好吧， 那本节课啊，关于这个草图的实战练习，我们就讲到这个地方，那么我是青木老师啊，我们就下节课啊，再见。 大家好，我是青木老师，接下来讲第二个板块，特征模块的一个使用。好， 那关于特征的话，它是要基于我们的一个草图连带一起进行一个使用。好，首先把桌面进行一个关闭，点击关闭选择上方，点击新建零件，我们具体演示它的一个操作和使用啊。 好，首先的话，我们点击这个上方啊，你先有草图才能的去这个使用的特征啊，所以我们先选的是草图这个板块吧。好， 我先点击准备啊，点击准备选草图位置，我们现在先随意的做出啊，我们的一些这个草图形状，比如说我们做一个中型矩形，点击这个点，选择向两边拉开。好，尺寸方面，我们随便给一个中行矩形，点击这个点，选择向两边的尺寸。好， 这时候你就可以点击上方特征，看到没有就会有拉伸呐，旋转呐扫描的一些这个命令，那他们具体如何使用，我们来讲一下啊。首先的话呢，先点击拉伸对吧，拉伸的话啊，会将我们壁环的一些草图做出我们的一些 厚度的啊，一个位置好，但是里面还可以更改啊，比如说一般默认是从我们草图的这种面开始，就是我们上身面开始，你也可以选择呢，比如其他的面进行选中，从另外的位置开始，也可以等距，比如等距啊，我们从这个 五十毫米之外的位置开始，那，那这边的话啊，上下两边的距离就会间隔五十毫米的一个尺寸，和这个部分 可以根据呢实际情况进行优化和调整。但我们一般来说呢，是这个从草图面直接来拉伸啊，好，然后拉伸的地方呢，可以更改，比如说给定深度啊，比如说你需要多厚，比如说我们的一个五十毫米厚度，点击回车他就会有五十毫米，当然呢，他是从中间啊，从这棵树树枝位置啊，往上拉 啊，你可以更改一下，比如这边啊，选择成型到面，成型到顶点啊，但是参考其他的一些这个位置啊，好，还有就是我们的两侧对称，那他是从中间向两边拉伸距离的话为五十啊，是这样的一个方式。 好，这里只是单方向的一个使用啊，其次的话呢，我们可以点击这个单向之后选下方加一个方向二，对吧？那点击方向二，那这边给到十毫米，两个加在一起就是六十毫米的位置， 对不对？好，那这里面还有个小技巧，他可能容易忽略的一个地方啊，这拉伸的时候呢，就是啊，我们可以怎么样？可以这个再进入一个草图，点击退出啊，好， 我们选择啊这个另外一个这种面，就是前世面跟这个面做一个垂直的面，点击草图位置画条直线，我们从这个边啊，随便画直线啊，随便画一条这个倾斜直线，我们也不标尺寸。好，点击退出草图，这时候你再点拉伸一下啊，点击当前的这个草图进行拉伸， 好，拉伸时可以选择好方向，这个空白区域啊，就是我们的一个拉伸方向，点击它啊，你可以选择这个草图的方向，看到没有，我们把厚度给厚一点啊，给到五十，那他就会有一个倾斜的拉伸方向， 会根据这个草图方向进行调整好。还有下面的话有个薄臂特征啊，这个薄臂的话呢，我们正常拉伸的话是一个磁性的一个位置，但是你激活薄臂之后， 大家可以激活一下，点击激活。哎，这不就有一个预览了啊，预览之后我们就发现，哎，他的话其实是一个什么有一定厚度的一个合体，就是一个类似一个盒子的形状，大家可以选择顶端加载啊，对吧？这些方式都可以啊，但一般来说呢，低版本的话可能没有这个秘密啊，来顶端加载下面的话，也是十毫米 可以进行一个调整和修改啊。好，那这两边的话呢，我们拉伸一下看效果啊，点击打勾。好老师啊，可能跟正常没什么区别，我们把它呢这个抛开之后，你就能看到它里面其实是空心的一个结构。 大家在正常这个薄壁的话啊，我们可以把它进行一个关闭取消啊，这个顶端夹干单方向薄壁也是可以的，那也是做我们一些管子啊，管类零件，或者说我们的一些 盒子上的一些零件啊，都是用这个保币特征。好吧，好，这回拉伸的一个这个使用啊，但是第二步就将我们的切除的一个使用，切除的话，我们把这个草图先删掉，点击删除啊，这个拉伸的话呢，我选择取消保币，做一个正常的实体出来，点击好。 呃，切除的话呢，我们这边是先把它取消啊，点击再打勾啊，这里好像是使用保密之后啊，无法进行一个关闭，我们就先删除它，点击删除 tiktok， 再点击草图，点击拉伸，我们给一个五十 好，点击打勾。这时候如果说切除命令的话呢，它是在原有现有的实体上面进行一个切除。好， 那么我们草图的绘制平面的话，那我一般来说在教学的时候呢，会选择这个三式图，就我们的三个基本面对吧。其实草图的话呢，在任意平面上面都可以去绘制，比如现在我们做出这个实体，他的平面也可以任意选择，比如点击这个平面，选择草图，这边点击草 图绘制，或者直接点平面，点击这里的草图绘制也是可以的。点击好，那么在一般来说要正视一下，我们按住空格键正视于你，也可以在设置里面调整一下。点设置， 点击这个草图，选择的在创建草图及编辑时，自动正视域也可以，但一般我的话呢，可能我不习惯这个自动正视域啊，又调整方向，好，点击关闭。我们现在先随便做个草图，点击这个。呃，圆弧形的草图，点击拉开。 好尺寸呢，我们也随意标注一下啊，直径大小的话给到呃四十五，好，然后选这个点与右侧呢，标个距离，这边给到四十五， 好，再选这个点，与右边做一个水平约束，按住 ctrl 键。前面我讲过的啊，按住 ctrl 键做水平约束就可以了，那它就完全定义，记住画草图的时候啊，我们的主要的实线一定要把它进行一个变成黑色完全定义的状态，不要处于啊，这种，比如说蓝色的一个状态啊，蓝色处于草图未定义好， 点击删除，点击特征选择切除啊，其实切除的话，发现没有跟我们拉伸的一个特征的内部是差不多的，对吧？只说一个是创建实体，一个是切除实体 啊。好，里面也是一样啊，可以从哪个位置开始切同等距啊，比如说等距啊，等距这个十毫米对吧？他是往上等距了，那我们选择反向一下，点击往下等距也可以，方向是可以调整和这个修改的啊。好， 然后继续，我们选择这个肯定深度，深度是五十，你可以给到我们的二十啊，也可以点击打勾来查看一下效果。 好，这是我们切除出的一个圆孔的形状啊，同时可以编辑下啊，点击编辑特征。好，这里的话呢，你可以选择这个两侧对称，当然的话呢，你要保证的草图是在实体中间的位置才能实现呢，两侧对称的一个切除，不然的话呢，他只会切除一半的距离，然后我们可以测量一下，点击这边点这里， 然后点击这个直接编辑啊，评估啊，点击测量他的厚度的话，就是十个吗？只有我们刚才的一半， 对吧？好，退出之后，然后我们再来这个，继续选择这个特征里面，这是切除命令，但是切除的话呢，也可以选择切除的这个方向啊，那我们一样的选择这个删除掉它，点击删除，然后选一个草图面，点击草图对折画条直线，随便画啊，点这个边，你随便拉条斜线出来，点击特征 对吧？选择退出，点击切除好，选当前圆弧草图，对吧？好，选切除方向点这一边。 像老师这样的话，一般会选什么呢？选完全贯穿，他可以直接默认把这个草图进行贯穿啊，或这个实体啊，贯穿好，点击打勾啊，他就是这样的一个倾斜的角度和这个形状啊。 好，那这边是关于拉伸啊，以及切除的一些命令啊，拉伸和就是是用的最多的一些这个基础命令。好，把这个草图给它删掉啊，这个边也是一样的。好， 然后第二步就是我们的旋转了，那旋转的话呢，我们也讲一下啊，他就做一些回转体的时候会用到，那我们选择这个面，点击前视啊，因为前视的中间位置啊，点击草图位置，点击空格键，选择正视鱼。好，这里呢，我们就简单的画这个矩形好不好？我们画一个边角矩形， 好，从这个终点的位置捕捉来往上方进行选中连接，标注一下尺寸，这里的高度的话呢，给到我们的四十啊，这里的宽度给到我们的三十。 好，这时候点击特征，这有一个旋转命令可以激活，点击旋转命令，选择当前的旋转中，还选一根轴进行旋转啊，你可以选这边也可以，对吧？你可以选左侧这边也行， 都可以，但是是一个闭环的槽图啊。好，点击打勾，那就会生成我们的一些圆柱体啊，或者是我们一些回转体的形状，但因为这次做的是矩形，所以旋转出来之后是一个圆柱的形状。 好，那么这里有旋转凸台，那就会有旋转切除，对不对？好，那我一样的先正式约把这个 图形啊进行一个旋转切除，那我们这句话就用曲线来简单做一下，好吧，点击前世面，选择草图位置，我们前面是不是讲到这个一条曲线了，对吧？好，我们先画条直线，它作为旋转轴进行使用，点击作为构造线，且无限延伸，选择它的位置，点击往上拉开。 好，我们做曲线吧，点击曲线，点击这个中点位置捕捉啊，我们随意的做一些这样的形状曲线出来。 好，就这样，就这样的一个形状啊，好，做好之后，草图的曲线我就不去定义了啊，然后点击上方特征，点击旋转切除，他会提示你的，因为这个曲线啊，我们只画了一边，并没有把它做成一个封闭的形状， 那么他会提示你这是一个开环，草图并没有闭环，是否自动闭环一下啊？点击试自动帮我们闭环，然后把里面进行一个切除就可以。好，我们来试一下啊，先点上方，点击打勾。 好，这里是因为啊，我们的上方这个位置啊，就这个与终点接触了，会生成一个厚度为零，所以把这个草图稍微改一下，把这个重合点删掉，把它拖动一下。哎，点击往上拉开来，这样就没问题了。好，点击上方，选择旋转切除，点击进行打勾， 把它剖开，点击剖视图剖开，那里面就会有这样的一个形状，当然旋转切除你的切除角度的话，可以自己去调整的啊，比如说切十度，切二十度，切九十度都是可以的。 好，那这是关于我们旋转图台以及旋转切除的这两个命令啊。好，下个就是我们的扫描，扫描的话有这个扫描实体跟我们的扫描切除两个部分，我们先把这个这两个部分啊，先进行一个删除，点击 delete 键删除，这边也是一样，点击切除 好。呃，扫描的话，他是需要一个草图以及一个路径来进行一个完成的啊，那我们来试一下啊。 呃，我们现在的话先来取消一下这个抛视图啊，我们做一个草图出来啊，我们先以这个平面吧，以这个平面为例啊，点击它选择草图绘制，选择画圆， 或者我们画一个矩形或者多边形也可以啊，我们用这个中心槽口也可以啊，点中中心槽口吧，做一个形状稍微奇特点的，好吧，再标注好尺寸，他的宽度这里呢给到我们的这不用很宽啊，给到十个好，然后这边的半径大小的为五个好，做出这样的草图， 然后再退出草图啊，扫描的话他需要两个草图，一个是轮廓，一个是路径。好，路径这块的话呢，我们就选几种面啊，点击前世面，选草图位置好，呃，我们以样条曲线来做扫描吧，点曲线，一般扫描的话做的都是圆弧曲线形状啊，来，我们随便画 好，再往上面连接一下，好做出这样的一个曲线形状，然后拖动这个点呢，可以稍微的进行控制以及调整，然后在这边点击它，选择拖动一下，选下方做一个数值。 好，点击退出。好，现在来点扫描，扫描的话啊，点击我们的第一个是轮廓，看到没有这个图标，这是轮廓 轮廓好。第二个是路径，点击这个曲线部分啊，他来做这样的一个形状啊，好，然后下面的选项的话，这里的话，呃，到后续你们如果说有使用到的话再讲啊，像一些扭转啊啊，或者是我们的路径变化呀等等的啊，这个在后面就讲了， 正常扫描的是用不到这里面的一个部分的。好，当然他也可以激活什么呢？也可以激活这个薄壁的一个特征，那就跟我们拉伸切除拉伸是一样的，那激活薄壁，薄壁厚度为一毫米，他是向外薄壁，我们选择向内进行薄壁。好，然后点上方选择进行 打勾，那就会做出这样的一个形状，你给它抛开之后也能看出内部的结构以及构造的一个部分 啊，好，然后啊，除此之外我们再来接着往下来看啊，往下来看这边的话呢，我们是把下方也需要进行扫描切除啊，那扫描切除该怎么去使用啊？好， 呃，我们也还是一样的，先借用他的草图，把这两个草图进行显示，右键点击显示出来啊，但这个曲线可以隐藏啊，好， 扫描切除，但是啊，切除一定是已经有实体了，再去切除，对不对？有实体再切除啊，好，点击我们的侧面，一样的，先选择我们的这个基本面，选择前世面草图位置一样的做出样条曲线出来啊，这里我们就做，做的稍微的夸张一些，点击它， 我们往另一边去进行切除。好，然后这个曲线这里的空标的话，我们可以选择拉一下啊，给它，让它做一个数值的一个部分数值。好，这个点呢，也可以移动一下 这边点一调整一下，好，做成这样的一个形状出来啊，好，然后点击退出草图，那么上面的就为轮廓，下面为路径来扫描切除，点击扫描切除好，点击当前的这个位置，选啊，这个先选轮廓啊，先选轮廓，这边先关闭，先选轮廓， 点击它好，然后是路径，然后是切除的一个方式和方法，那他这边，他这边有一个预览的这个切除，我们先正视一下，好激活一下这个薄壁特征，我们来看看激活薄壁厚度为一，然后反向朝里面 点击打勾，我们看效果。点击打勾啊，这里的话呢，是因为我们在切除的时候啊，他这边的位置呢，跟他这边有这个相重合的一个地方，那我们把他这边取消，保密一下，然后再切除看看， 对吧？好，那就会生成生成两个实体，我们看一下点击效果，点击确定好来看剖开，那点击上边选择打勾，那他就会分成两个实体，因为他这边的话啊，没有任何地方是相接的，那就这个点点的话，不能算相接嘛， 对吧？好，然后我们再来这个继续啊，选择这边取消 pos 图，在里面的话，就会有这样形状啊，取消 pos 图，把草图隐藏掉，这就是扫描切除，以及我们的一个扫描实体的一个命令使用。 好，那么扫描讲完之后呢，下一步的话就是我们的打孔了，其实啊，在画图的时候，一般呢拉伸切除打孔，这就是我们用的最多的一些这个命令，打孔一定要会啊，好，打孔的话呢，我们先选择异形孔，先要了解异形孔里面的一些这个功能，比如第一个 看形状，我们知道啊，是一个柱形的承托孔，对吧？第二为锥形承托孔，第三为圆孔，圆孔的话下面还有很多分类啊，当然的话我们会在讲，然后是螺纹孔，对吧？然后是我们的一个锥形管螺纹孔， 还有呢，像自定义的成头啊，这个带槽的啊，我们的一个槽口，锥形槽口，然后直槽口都有，好吧，常规的话一般就成头啊，啊，这种，这个圆圆，这个圆柱孔啊，包括像我们的螺纹孔居多啊， 好，我们演示一遍啊，这孔的类型大家可以自己去演示一遍啊，点击成头孔对吧？孔的类型的话，一般会选择国标里面的这个内六角圆柱头螺钉啊，大小规格你可以选，比如说选一个 m 八的这个孔。 好，点击好，位置好，现在的话呢，他需要你选择打孔的平面了，你就选择这个平面，选中，哎，他会有预览对不对？好，我们点击啊，这个随便点个点，点击一 二三四。好，那这些点的话呢，他现在没有定义吗？那我们可以怎么做呢？其实这时候啊，已经是在我们草图的界面里面了啊，我们画个草图作为构造线，且无限延伸，把它们把约束尺寸给它做好 啊，好，首先先框选这两边做对称，约束好，这两边也是对称的 啊，好，下方这边也对称，框选对称，那这边也是一样对称。好，现在他点着你要看到没有，你要拖动之后四个点都会跟着连带一起移动的，大家标注好一个点就行了啊，点击智能尺寸，点击这个点距离我们侧面的间距给它标注好二十五毫米。 好，上下两边间距也为二十五毫米。那好，标注完之后那这四个点都成了黑色的样子，就是完全定义了，对吧？好，再点击打勾，点击完成， 那么成头孔是不是就做好了？当然啊，里面还有很多其他的一些类型啊，比如椎成头啊，你也可以去改他的型号和规格，点击打勾啊，是不是也有？ 好，哎，这是我们的一个孔命令啊，这孔里面呢，有这样的一个间隙孔，钻孔，销孔啊，比如说我们对的就是我们的一个螺纹的过孔以及螺纹的底孔的位置啊，大家在这种线你们了解就可以了啊，等后续工作之后就会了解。 好。第四个就是螺纹孔，他打出来的孔的话呢，会带有螺纹的形状，我们可以选大点，选一个 m 十的螺纹孔，点击好，记住啊，选，一般是选择第二种啊，带装饰螺纹线的 啊，等我一下啊，不然的话打出来之后是怎么没有螺纹啊，记住啊，袋装是螺纹线，然后完全贯穿，点击上方选择打勾，那这就是螺纹孔的这个位置和形状。 好，最后呢，我们再说一遍这个圆角的部分啊，圆角和斜角就是跟我们炒作里面的圆角线差不多啊，我们先讲一下圆角，圆角有个四共四个种类啊，一般常见就是第一种和最后一种就完整圆角和这个固定圆角大小好，比如说我们做一个 r 十的位置，点击单侧边线， 然后你可以依次的去选择他，点击选中这边也选中这边也选中，还有四个角做圆角，点击打勾 对不对？好，那么如果说啊，我们想要快速去选择的话呢，其实你可以怎么做啊？点击圆角好，然后选择这条边 啊，记住啊，这里要勾，选上显示选择工具栏，点击单边，那好，然后你看到没有，这边他可以左循环啊，加上右边特征内部加上其他的位置，他都可以帮你连在一起的。把圆角做好，然后点上方 打勾，是不是这样的一个设计形状就做出来了？好，这是圆角部分，除掉之外还有斜角命令，点击上方到斜角 导这些的话啊，那就跟我们导那种草图一样的，那一边是一般是对称的，四十五度角加这个大小，这边是十个，点击单边， 你可以选择选择输入两边分别的大小，比如说改为非对称啊，一边是十，一边是二十，对吧？他就会这样的一个形状，对吧？然后后面这两种朋友用的就不多了啊，一般就是上边那两种用的比较多一些。好吧，我改为正常的十个，好，依次把这个边线给他去选择，选中 好，选好之后点击打勾完成，那么斜角部分也就做好了。那么关于特征的第一节课呢，我们就讲这个地方了，那么我是青木老师，我们下节课再来讲解其他的这个内容。

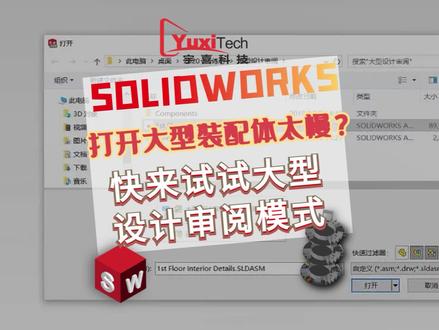

有很多小伙伴困惑，我只是想简单看一下模型，但是大型装配体打开速度太慢，不想盯着鼠标打转怎么办？ solidworks 推出的大型设计审阅功能，可以在快速打开模型已进行快速查看，然后仅加在需要处理的组件，带你体验秒开多零件装配体的快乐。我们以这个机做零件为例，在模式下可以对他进行复制粘贴。 首先选择这个零件， ctrl c 复制旁边进行粘贴，同时这里也可以实现删除操作。最重要的是，在审阅查看的同时，我们可以对零件进行线性阵列，打开线性阵列后， 根据需求选择好方向，输入数据以及分裂数量，轻轻松松我们的线性阵列就完成了。如果想要更加复杂的模型修改，我们可以选择还原或轻化，同时软件也会将 相关信息都内存，无需花费大量时间轻微修改和查阅模型。企业效率的提升就是要从细节开始。
