我们现在在远州大都会二期，今天给大家看一下我们单元门都有哪些东西。首先一个呢就是我们的这个景墙，景墙上有我们单元的一个编号，大家看到我们所用的这个门 看上去特别厚重，这个我们用的是一个铜制的，这里有一个闭门器，可以随时弹回来。使用的过程当中呢大家一定要注意安全。这一侧有一个坡道，这就是我们的无障碍坡道， 有一些个不方便的，或者是年老的人很方便，这头有一个扶手，可以很轻松的上下，而且这个坡度是符合要求的，大家知道这个坡度有什么要求吗？可以给我留言。

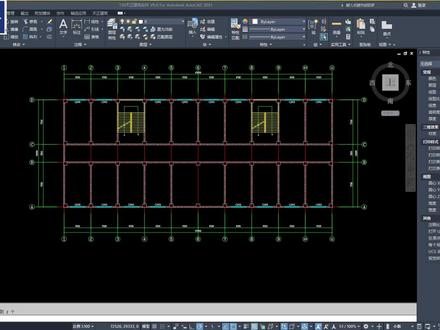

ok， 大家好，我是爽 o v o。 接下来我们来绘制这个门的位置，那个窗户的标注，我们先后面标注完先换门的位置，我们点击这个 定朵，把那个改成三百，放置这个门门内开，然后是放置 距离这里是三百就行，然后呢方向只需要一致就可以了，那我们再直接复制。 然后就是我们楼梯的位置，因为是楼梯，我们做的是封闭的楼梯， 所以咱们西班师兄双开门，然后我们的门宽的话是有规定的，门宽的话就是根据咱们的梯段宽去设置的，咱们的梯段宽是二一零零，那么我们设置的必须是 二一零零的，门宽，高度也可以二一零零或者是加高一点二四零零都可以。然后这个地方一定要选择是双开门，并且是这里我们得搞个防火门，搞个以级的， 然后呢是因为是首首层嘛，所以咱们得外开，这里 因为是首层吗？所以咱们得外开，先选中轴线的，然后外开门饭制，这边也是外开门饭制， 然后就是两边啊，我们普通门两边，一般我们是两侧的话搞个一八零零，高度二四零零就可以了。侧门我们弄成一八零零啊，也是外开外开门 就可以了。还有一个比较重要的就是咱们的大门， 嗯，大门的话咱们就使用统一的尺寸，然后呢就是唯一的点就是在这咱们可以一个定躲零， 因为咱们可以居中，建筑是居中的，所以咱们就希望弄成居中，我们就放在此处，也是向外开启， ok 就 可以了。 完成之后我们再做台阶，我们在门的这个位置画一根线，然后呢 o 偏移一二零零往这边偏，然后我们再一个镜像， m i 镜像这边都是一二零零，我们标注一下， ok， 这边是幺零零为直径，然后我们再画一条直线， o 偏移九百，我们再 o 偏移一五零零，这边是 我们台阶，一定要是有是这样一个位置，然后我们再点击嗯台阶，然后是四面的，我们选择这个位置，然后点击到这边， 这个就是咱们台阶的位置，我们台阶这边一定门栓开之后，这边一定要预留一个一五零零的位置，因为规范 我这样也规范成规定了，平坡开门之后呢，他在门完全开启的状态下，平台的深度应该是小于一点五的，然后地面坡度不大于一比十二， 所以说我们就在这个地方去，这样会制就行了。然后第二个就是坡道，有个坡道纵向的坡度不应该大于一比十二，也就是说咱们就是要使用一比十二就行了， 我们再点击坡道左开右开都可以，长度的话是一百四十，四百五十乘以十二，那就是五四零零。然后坡道宽度的话，根据吴寨坡道坡道宽度就是一二零零，那我们就换一下 p， 换个 g 点，我们就放置在这个位置就行了，我们可以加防滑条，也可以加，也可以加栏杆，我们可以选择加栏杆 一，这边一定是距离一定要有一留一个一二零零的这个距离就可以了。然后咱们这边的平台，这边的平台呢就不需要有那么多玩，不知道，因为咱们这边的话就可以不用做我障碍坡道，那咱们就使用， 然后呢平台宽度变成一零一五零零就行，然后我们点击，根据咱们这个做的位置，点击拉过来就可以了。 ok， 我 们看一下我们这边做的白板， ok， 台阶就画好了，然后呢关于里面的房间的布置，我们就下一期再算。

大家好，我是造价人生，本次视频给大家分享这个小学教学楼，他的这个坡道构建的定义和图研的绘制， 那我们从 cd 图上可以看到啊，就是这个小学教学楼啊，就是在他的主入口，也就是在他的廊沿的左侧呢，有一个坡道，我们看一下他相应的说明，那 在这个一层平面图这个图纸的这个下面呢，说明里面的第六条说的是， 那么室外无障碍坡道做法呢？参照图级 e 二 y z 幺二 p 二十五接点三。那么坡道的栏杆扶手呢，选用 是 p 二十一接点七。那我们先看一下这个图集，我们首先看那么他的二十五页的接点三，我们翻到二十五页，二十四，二十五页接点三，接点三呢？我们给他放大一下， 放的二十二十五页的三，那么三呢？图 突击上写的是火烧面花岗岩石板面层，他的构造做法呢，总共呢有七八到层次，我们看一下，一道一道的看一下，那么首先 呢他最底下写的是素素土夯实，那么上面呢就是这个电层，电层呢是 a 或者 b， a 或者 b， 那我们看这个他下面备注的 a 和 b 的垫层是什么？那么垫层 a 呢？是一百五十厚碎石或碎砖亨石挂 m 二点五混合砂浆，那么 简称呢？碎石垫层，那么垫层 b 呢？是三百后三比七归土，分两步行时，简称归土垫层。我们一 一般的时候呢，选择的都是这个灰土垫层哈，选择都是灰土垫层啊，灰土垫层上面呢就是 一百厚的四一幺五的混凝土坡道，一百厚四幺五的混凝土坡道，那么水泥呃四幺五混凝土坡道上面呢是塑水泥浆的结合层一道，然后结合层上面呢是 二十五号的一比三专用性水泥砂浆结合层，结合层上面是洒塑水泥浆，这个塑水泥浆实际上也相当于是 这个结合层，那么塑水机浆上面呢就是三十厚的火烧面或者是机膜纹花岗岩石板面层，那么我们要画的呢就是混凝 土的，混凝土的坡道也就是一百厚的这一块。好，我们到软件里面，首先呢把光标切换到板类构件的坡道构件上，然后呢我们点定义， 那么定义呢坡道我们看一下定义那个坡道以后呢他默认的名称是呢坡道杠一 厚度呢，默认呢就是一百二，那么这个坡道呢他是有配金的，而我们实际上呢他是没有配金的，所以我们把他的配金信息啊给他删除好， 删除完成以后，那么我们这个坡道啊就完成了他的这个构建的定义，我们关闭他的定义窗口。然后呢选择绘图方式的时候呢，可以 这个直线绘制，弧线绘制，圆形绘制和矩形绘制，那么我们一般呢是选择的是矩形绘制，我们点一下这个矩形绘制的标标志， 然后呢到我们这个坡道不适的这个位置呢画一下，画一下 这个坡道，好，大家看，那这样的话呢，我就把这个坡道呢通过举行绘制的方式，那么 这一下呢就画完了，这一下就画完了。好，画完以后大家看我们在这个坡道二次编辑，这呢还有两个命令，一个呢是绘制坡度线，那我们点一下绘制坡度线，我们看右下角的 提示，那么我们点绘制坡度线以后呢，他让我们选择坡道突圆，那我们就选择我们刚才绘制的这个坡道的突圆，点一下好， 点一下以后呢我们看一下，那么他提示我们指定第一点，那我们就选择呀这个箭头的箭尾，然后呢指定下一点，我们就选择呀这个坡道图示这个箭头的啊箭头端， 然后选择以后呢，我们直接点右键，点右键好，点完右键以后，那么大家看啊，这个他会给出来呢，我们一个坡度的这个输入的其实窗口，那么默认呢是零点零九，零点零， 那么我们实际上我们这个图纸上标志的呢是一比十二，一比十二，他的坡度系数是多少呢？我们需要算一下，我们需要算一下，那么一比十二的话，那就是 我们计算一下根号下一加一十四，十二， 一比十二，那就是一除以十二，一除以十 十二，那么基本上是零点，也就是零点零九，那么我们就按默默认就可以，然后呢点确定点确定好，那这样的话呢，我们这个坡道 的坡度啊就对应完了，对应完以后呢，我们再三围再看一下，那么现在啊这个坡道大家看一下，他实际上已经是倾斜的了，已经是倾斜的了。好， 那么我们坡道啊绘制完成以后呢，我们看一下他坡道的两侧呢是有栏杆的，是有栏杆的，那这个栏杆我们看一下，他是二十一页的，在二十一页的栏杆，我们找到二十一页，二十一页的七 是不锈钢管扶手和不锈钢管栏杆，那我们需要呢在这个其他类型的构件里面有个栏杆扶手，这里来进行相应的定义，我们选择 栏杆扶手，然后呢点定义，点定义后呢点新建栏杆扶手，然后呢他的材质呢默认是金属，那么我们不锈钢呢，也就按默认的金属就可以， 然后类别呢我们看一下有靠墙扶手和栏杆扶手，我们就选择栏杆扶手，那么扶手的洁面形状呢？很显然呢他是不锈钢管，所以呢我们选圆形， 那么扶手的半径呢？扶手的半径，因为我们这个标准图集里面啊，标准图集里面没有这个啊，具体的给出来没有具体的给出来，那我们看一下哈，啊，我们这个坡道里面，他给的最上面这个扶手啊 是五零的，那么我们在这里呢也按他的半径呢，这个改成二十五的，那么栏杆呢也是圆形的，我们也给他改过来，那么栏杆的半径呢？我们看一下 栏杆呢是三十二的，栏杆是三十二的，那我们就定义成他是栏杆，因为他是水平栏杆啊，我们画图的时候呢，先按这个三十二的给他考虑， 那就是十六，好，那么间距呢就按一百一，那么他的高度呢？高度由于我们这个标准突击里面呢，他说的那么扶手的高度 h 呢？建单体工程设计，而我们这个 工程图纸里面呢，他没有具体的给出来这个坡道栏杆的高度是多少，那么我们从图纸上他的立面图呢来测量一下，来测量一下，我们看一下，那么就是这的高度，好，我们 测量以后呢，他的高度是八百，他的高度是八百，我们直接给他修改成八百，好，修改完成以后呢，我们就可以 画相应的这个坡道啊栏杆了，然后我们从坡道起点那么画到呢，他的中点 是这个坡道的两侧都有的，他的两侧是都有的，所以呢我们在两侧呢都给他划进来， 那么大家注意哈，这个栏杆啊，我们也是可以调整他的这个标高的，那么在这里呢，我们起点底标高和中点顶标高呢，都默认呢是层底标高，层底标高，那么 实际上呢，他的起点顶标高呢，已经是到我们一层地面的高度了，我们一层地面的高度是多少呢？大家看一下一层地面的高度啊，就是 负的零点零三，负的零点零三，所以呢他起点的底标高呢，就应该是负的零点零三，那么默认呢是没问题的， 那么他终点的底标高呢，我们看一下，我们把这两侧的坡道全部填中，那么他的终点顶标高呢，就是这个 起点啊，终点顶标高啊，终点的底标高就应该是负的零点零三，那么起点的底标高呢，就是设计室外地平，设计室外地平， 那我们这个设计室外地平呢，图纸设计是负的零点四五，所以呢那么坡道栏杆起点的底标高呢，就应该是层底标高间 减零点四二减，零点四二减了以后他才是刚好是零点四五。 好，我们栏杆调整完高度以后呢，我们三维看一下，那么这就是他栏杆调整完以后的效果，调整完以后的效果好，当然了，刚才我们这个坡道啊，他的这个坡度啊调整的 啊是有点问题，那么不是这个他的这个标高啊是有问题的，是不对的，不对的，是不对的， 那实际上啊，实际上他的标高呢是可以我们再设置一下 坡的边际标高斜率这个，那么他和我们台阶相连的呢，这个 位置的标高呢，就应该是负的零点零三，负的零点零三，那么底下呢就应该是负的零点四五，和我们室外地平一个标， 调整完以后我们点确定好，确定以后我们再看一下三维，好，大家看， 那么现在呢这个坡道呢，他的标高才是正确的，他实际上应该是那么这样的一个状态，这样的一个状态，让大家看我们实际绘制完成以后啊，三维显示的效果，那么就是这样一个效果，有这样的一个效果。好， 本次视频呢跟大家分享这个小学教学楼，他在这个啊坡道以及坡道栏杆构建的定义和图源的绘制，就分享到这里，如果大家喜欢我的视频，欢迎点赞、关注，转发评论，谢谢大家，我们下次视频再见。

大家好，今天给大家分享一下无障碍设计中坡道的长度和高度的规范要求。看这里这个就是规范例，坡道对应的最大高度和水平长度，那么下面是我画出来的后面三个对应的坡道立面图，那么这个规范具体是什么意思呢？ 比如这个一比十的坡道，当你的坡度是百分之十的时候，规范要求最大高度是零点六米，这时对应的水平长度是六米，那么我们再看这个图， 如果你的高度是零点七米，水平长度是七米，这时你还想设计一个坡度为百分之十的坡道，就不满足规范了，因为你的高度大于零点六米的，那么我们应该怎么解决呢？要么降低高度，要么加长水平的长度 不对，看下面这个图，高度不变的时候，我把长度加到八米，这时坡度就变成了八点七五，这个坡道我们再看一下是不是介于九米和六米这两个坡道之间， 这时我们这个坡道就满足规范了，你学会了吗？关注我，分享更多的景观施工图设计经验，帮你解答设计过程中遇到的各种问题。

今日分享市政无障碍三面圆开口测试节点做法，先马路速土夯实系数百分之九十五，再铺设两百厚级配碎石层，再浇筑两百厚 c 二五速桐路基层上砌筑一百二十厚砖气体挡土， 再浇注人行道路基础及开口坡做一比十二摸一比三干硬性水泥沙浆层。在固定地面两百厚烧面芝麻灰，内侧时收边铺五十厚烧面芝麻灰，平时再铺设行车道路面层及斑马线划线。 人行道铺三十厚烧面石材铺装安装不锈钢提示盲道钉及引导盲道条，最后标注尺寸竖向材料。

城市开阔空间、建筑场地、建筑内部与其之间已提供连通的无障碍流线，所以我们在总做设计的时候，特别是在做室外景观的时候，一定要注意，尽可能要保证无障碍流线的一个畅通， 一个是高差二，一个是什么管沟，第二个是无障碍通道上面一般我们可能有排水沟嘛，它这个设计的孔洞是大于了一十三，一三个毫米， 但是我们的规范它是不能大于十三个毫米。无障碍的一个坡，坡度和坡段的一个提升高度啊，它其实也是有要求的，它是每个 高度它就对应的一个坡度。横向坡度啊，不大于一比一比五十，横向坡度不应大于一比一十二。当条件受限且坡度指点高差不大于一百五十时，痛苦不应大于一比十， 它一个每段的提升高度是不能大于七百五的。

稍微不全的地方在哪呢？这地方如果要是有一个盲纹呐提示一下就最好。这个坡道呢，它的规范之处在于哪呢？首先坡度非常平缓，完全符合设计规范的要求，然后呢可以看到这个边上的这个安全挡台也是有的， 扶手也很标准，高的这个位置呢应该是九百，低这个位置呢是六百五到七百之间，这个是非常好的。然后同时呢再向前延伸了三百，他这个修的也很标准。 另外还有这个地方，呃，无债的标识和名称都标识的很清楚。稍微不全的地方在哪呢？这地方如果要是有一个盲文呐提示一下就最好。但是现在呢，这个规范呢，并没有强制性的要求。

然后我们再看一下它的抛面图， 我们从立面上呢，其实也能够看得出来，他是存在着高差关系的，既然存在高差关系，如果我们的这个残破呢只做垫层，你会发现啊，如果我们不考虑这个砖气体的这个小挡墙，我们只做这个垫层，那其实这个结构是做不出来的， 我们这里呢，所以要在他的两侧做这个砖气体的一个小挡墙，才能让他产生高差关系，和主壤这个地平面呢产生这个高差关系， 那么逐一看一下它结构部分，我们来分析一下。首先小挡墙的部位呢，我们采用的是砖气体，因为本身他是高 差不是很高，一共才三百毫米，算是比较低矮的一个结构，这样一个高差，所以我们选择这个结构形式呢，就是二四强就可以了， 那这样我们逐一步骤的分析一下，小党墙的下端呢，肯定是有两层垫层的，我们看一下最下边是一百五十厚的 这个三七灰，最底下先夯实基础，速腾夯实一百五十厚的三七灰，我们会看到灰土呢，是用这种点的形式进行填充的，然后一百厚的 c 幺五混凝土垫层，然后在上面是二百四十厚的砖墙， 再往上呢是钢筋混凝土，然后砂浆面层。这里面我们一定要记一个知识点，就是说每一填充符号，他就是代表了一种材质， 不管你在哪个公司啊，他都是通用的。所以说即使我们其实不看右侧的标注呢，我们单独看这张图纸，也能够知道我们所要表达的这个信息是什么，所以说这些填充符号呢，大家要熟记一下， 这里还有一个知识点，就是说既然小党墙两侧的小党墙都已经砌筑出来了，那中间呢？中间我们就用普通的人行路的垫层做法来做就可以了， 首先是粗土夯实，然后三七灰土、钢筋混凝土，然后是砂浆，然后是我们的面层。

这个台阶的底部和顶部也应该有提示盲道，现在看呢，这什么都没有。大家好，我是无障碍专家砖头的砖，今天我们来到昌平区一个刚刚开业的商业综合体，看看这里的无障碍环境建设的怎么样。 现在我是在地下一层，这是一个从商场通往超市的一个入口可以看到呢，这个坡道有问题，再加上这个台阶，坡道加台阶应该怎么做呀？在我们的无站设计规范里是有明确规定的，这个坡道呢，应该是两侧扶手，现在只有一侧，同时呢在这个坡道呢，应该是扶手的高度，高位的是九百，低位的是六百五十，那么在这种情况下，你看 这个高度呢，是完全不符合设计规范的要求，同时这个台阶呢，没有扶手，没有提示盲道，没有，在 t 面和踏面之间是没有色差的，我不知道试卷是怎么设计的哈，那么要 是做的更严格一点的话呢，在这个坡道的顶部和底部呢，都应该是有那个提示盲道的，这个台阶的底部和顶部也应该有提示盲道，现在看呢，这什么都没有。
