cad如何横向拉伸图像

c a d 拉伸命令 stretch 准备好和我一起拉伸 go 到啦老头。 c a d 拉伸 c d 会图中的拉伸命令缩写是 s， 我们可以直接在命令行输入 s 空格 启动拉伸命令。小伙伴你好，我是小大大，也可以直接点击我们上方默认菜单栏。 我们上方默认菜单栏里面的功能区。第二个模块，修改模块里面拉伸，他的图标是一个矩形，右侧是半个梯形。如果你的 cad 界面是经典式图，在绘图工具栏右侧这个位置也有拉伸工具，他的图标和我当前的这个是一样的。 我们来演示一下拉伸工具的使用。我先绘制两个一样的矩形，复制一个，我们点击拉伸。 如果你的拉伸工具变成了移动工具，请把我们的视频拖到最后。我会在最后解决这个问题。我们看命令行提示让我们选择对象。我们单击鼠标左键，选择从右往左交叉选择窗口来选择中 这个句型的两个端点。两个角点选择好你需要拉伸的对象之后单击空格确认命令。我们看命令行提示指定基点，我们将光标放到刚才选中的两个角点之间 的终点。我们可以对当前的矩形进行水平拉伸或者上下倾斜，任意角度都是可以的。 我刚才选择的是两个脚点的终点进行拉伸。我当前没有退出拉伸命令。我们再来进行框选中，从右选择框选和刚才的是一样的。从右选择框选中用绿色的交叉， 他选择框选中这两个矩形的角点。框选中矩形的两个角点之后，我单击选择一个角点，并不是像刚才选择两个角点中间的终点，我们可以对当前的矩形的一个点任意的拉伸，另外的一个点也是可以的，如果你的拉伸不能正常使用，它是移动。 有两种情况，你没有按照命令行提示进行绿色的框选，而是从左往右进行蓝色的框选。拉伸工具需要我们使用这个绿色的交叉框选，在他选中的角点才会有效， 才能进行拉伸。那么我们选择拉伸工具之后，根据命令行提示选择对象之后，他会进行的是移动。 你把整体的对象全部框选中再进行拉伸，那是没有任何意义的，他只能达到移动的效果。本期小哒哒这节分享就到这里，喜欢可以给我点个赞，遇到问题可以在评论区给我留言。

哈喽，大家好，今天继续我们延续上一节课的拉伸命令，继续讲这一个柜体，拿这个柜体做案例，就比如说这个柜体我们需要一个横向的拉伸，还有一个送纵向的拉伸， 就相当于这两个位置，我们都需要拉伸命令，就形成了现在我们需要的这种动态快。 呃，怎么做呢？我们先把它打散 x 空格，现在就是闪电，我们继续编辑，把它编辑成块 b 空格， 然后输入柜体，选择左下角， 双击快进入快编辑。现在我们进入快编辑之后，还是用线性线性命令点到这一个点， 这点，那这个点还是形成这样的这样的双夹点，然后取消一个夹点， 然后再点一个线性，记得从左下往上拉伸， 就是这个第二个距离， 还是取消掉一个假点。 然后呢我们第一步操作，首先就是双一这个距离选择拉伸， 在这个有出现红茶的范围之内，点一下，再框选这一部分， 再框选这一部分空格，他就形成了一个拉伸的命令，我们再操作这一边，双击 还是选择拉伸，在这个红叉出现在这一个角点的时候，点一下，再框选这一部分，再框选这一部分空格，完成了两边的拉伸，然后我们关掉这个快 保存，现在我们来测试一下，现在就横向中，向中向，你看出问题了，那我们就 返回刚才快继续编辑， 一般出现这个问题 就肯定是这个点可能没有框选到，我们可以我们可以双击这个， 或者说把这一个右键删除，再重新编辑过一遍。刚才我们 之所以失败，是因为我们是从右上角往右下角去操作，如果说我们是从右下角往右上角操作的话，那就不会是， 不会是框选不到，因为我们刚才操作只是包括了这个范围，我们重新来过双击拉伸点一下 框选这部分，再框选这部分，空格保存， ok， 现在就正常了。嗯，如果说出问题就说明是包括的范围 出了问题，呃，删掉，我们重新操作一遍就 ok 了。嗯，今天就讲到这里。

cad 拉伸命令基本操作？今天为大家介绍拉伸命令。拉伸命令的图标，在修改工具栏中的中间位置，点击图标便可进入命令，或者使用该命令的快捷键 s。 在使用拉伸命令之前，首先要确定这个图形是否是一个整体，如果他是一个整体，那么不能够进行拉伸。 以屏幕中所示图形为例，这个图形是由若干条直线所构成的，并且呢都是一个完整的整体。现在将图形的右边的一小部分进行拉伸， 数字码还是点空格键，选择右侧部分，我们可以框选，再点空格键确认指定基点，可以选择终点或者端点， 也可以选择其他点。在这里呢，我选择最右侧直线的终点作为基点，点击鼠标确定基点位置，然后移动光标，这时候会出现拉伸后的轨迹， 例如现在需要将它拉伸三十长度，我们输入三十点空文件，这样便拉伸完成了。假如说我们不知道拉 的长度如何进行操作，还是输入 s 命令选择对象这里呢？我选择左侧的部分点控，而键 指定基点，我仍然选择直线的终点作为系点。点击鼠标，如果我们不确定拉伸的长度，这时候我们可以直接点击鼠标左键，将它放在任意的位置。 比如我可以选择这里，也可以选择上端某一个位置，均可以 点击数到左键，这样便对这个图形进行拉伸。以上便是拉伸命令的基本操作，你学会了吗？

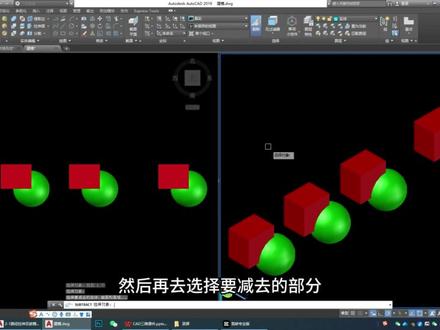

今天我们来学习 cad 当中最常用的一种键盘方法，拉伸键盘， 拉伸剪门，在面板上是这个命令，这种剪门方法是给二维曲线或者是二维的面玉一个厚度，将它拉伸为一个实体。 我们到 cd 当中来看一下，左侧这个视口是俯视图，右侧这个视口是轴侧图。 我们来看这几个图形，这个是椭圆矩形，圆形多段线，那么他们都是一个闭合的曲线，是一个对象， 这样的图形我们可以直接拉伸为一个实体，选中以后点击拉伸给一个厚度，这样他就成为 这个实体。我们看最后一个图形，这个图形是由多个对象来围成的， 这样的图形呢是不能直接拉伸的，我们必须把它变成一个二维的多段线或者是二维的面域。 用多个对象做成面域或者是多段线的方法有两种，第一种是用合并，合并命令，可以将多个首尾相接的线段或者是圆弧合并成一个多段线。输入命令勾 选择要合并的对象，我们选择这些首尾相接的线段和圆弧。选好以后回车确认，我们现在再选中它，它就是一个整体，是一个多段线了， ctrl 加，再撤销一下，现在它还是线段和圆弧。那么第二种方法是用边界命令 bo， 输入命令 bo， 这个命令可以生成面欲和多段线，这两种对象都可以直接拉伸为实体。例如我们生成面欲，点击失去点，在闭合的区域内部失去一个点，回车确认， 这样这个闭合区域就形成了一个面。在这要注意，其实我们生成了两个面， 选中其中一个，我们将它移动出来，可以观察到生成了两面，那么我们要得到中间这部分区域的一个面，应该怎么办呢？我们可以用 算命令将需要的面域计算出来。布尔运算呢，在面板上是这三个命令。这种睫毛方法是针对实体或者是二维的面域来进行的。 我们以实体为例来看一下，我们看这四组对象都是一个长方体和一个球体，注意他们有交叉重叠的部分。首先看第一种并集，可以在命令行输入 uni， 或者是点击这个按钮，选择第一个对象，继续选择第二个， 如果还有其他的可以继续选，选完要合并的对象以后回车确认。我们看现在两个对象就合并成了一个对象。第二个是差级，也可以在命令行输 sub。 首先选择从哪个实体 当中减去，选完以后回车确认，然后再去选择要减去的部分， 我们选择这个球体回车确认。现在看我们在这个长方体剪掉了球体的这一部分空格，继续，现在我们先选择球体回车确认， 然后在球体当中减去这个长方体回车确认。对比一下这两个结果，在应用的时候一定要注意拾取顺序。最后一个是交集， 命令是 i n t， 选择第一个对象，再选择第二个对象，选完所有对象以后回车确认，那么他呢？是把两个对象相交的这个部分计算出来。位运算对于面遇也是一样的，例如我们想 得到中间的这部分边域，刚才我们生成了两个面，那么我们用这个大面减去中间圆形的面，就可以得到想要的部分，选择叉级，首先选择外边的大面，回车确认， 剪掉中间的圆形面，退出确认，这样我们就得到了想要的面。我们继续看拉伸剑门的其他选项。拉伸剑门命令是 e x t， 刚刚我们拉伸的时候是直接给面一个厚度，那么拉伸的方向呢？ 雨面是垂直的，我们在拉伸的时候拉伸方向也可以倾斜。输入命令 e x t。 选择要拉伸的对象会撤去。 用鼠标拾取拉伸方向，然后拾取拉伸高度，或者是用键盘输入精确的数值。 原来的对象是否删除根据自己需要，例如我们不删除，我们看默认的拉伸方向是和原来的椭圆面垂直的，当然也可以倾斜，例如我们拉伸这个圆形， 在拉伸的时候希望他沿着这条红色的线倾斜。点击拉伸命令，选择要拉伸的对象，回车确认，看命令行提示， 选择选项方向 d 指定方向的起点。当然这个拉伸方向没有必要绘制出来，可以直接 用鼠标失去点，或者是直接输入角度，在这呢只是为了便于大家观察。失去端点 确认，可以看到拉伸的方向和原来的面是有一个倾斜角度的。另外我们还可以沿着一条路径去进行拉伸， 用路径拉伸的时候要注意路径和洁面必须要保持垂直，拉伸出来的实体呢是跟随洁面的位置，我们看这两个图形，一个是路径，他是一个多段线，那么洁面呢，是一个闭合的多段线，观察一下， 这个是路径，这个是洁面。 我们发现他们所在的平面是垂直的。选择拉伸命令，选择要拉伸的对象，选择这个洁面， 回车确认输入路径 p， 然后拾取我们绘制好的路径，回车确认。 我们看拉伸出来的实体，他和洁面的位置是保持一致的。最后一个选项，在拉伸的时候，我们还可以给定版本角度， 刚刚我们在拉伸的时候，所有位置轮廓的大小都是一样的，如果给定了版本角度，他的轮廓大小是会发生变化的， 给定正角轮廓就变小，给定负角轮廓就变大。选择拉伸命令，我们先拉伸这个椭圆形，回车接不去，给定八 角度，那么这样的拉伸呢？无论在哪个位置，他的洁面大小都是一样的。空格继续选择这个圆形，我们来观察一下回车确认，输入倾斜角 t 选项倾斜角度，例如我们给定十度， 然后制定拉伸的方向以及高度。从前视图我们可以看到，在向上拉伸的时候，他的轮廓发生了变化，越来越小，那么他的侧面和垂直方向所称的夹角就是十度。那么如果我们想让他的轮廓变大， 继续选择拉伸，我们选择这个长方形。再来看一下回车，确认倾斜角 t 倾斜角度，我们给一个负十度，回车确认， 同样指定向上的拉伸方向，观察一下，再向上拉伸的时候，轮廓是在变大，他的侧面和垂直方向夹角同样成十度。这就是拉伸节门的方法，学会的话点个赞吧！

好用的 cad 动态快可以加快你的画图速度，像这种高频使用的柜子动态快是不是很好用啊？那这种动态图块是怎么做的呢？接下来请看我的操作。我们先画一个这种矩形，最好长宽的尺寸一样，然后把这个图形复制四份， 像这样排列好，我们把刚刚复制的图形写一个快，把快给个名字，比如叫四段桂子， 然后双击左键进行快编辑， 然后我们给这个图形添加参数，我们这里选择线性，在图形的横向函数上各添加一个线性参数， 做完就是这个样子。然后我们给竖向的参数加在一个动作，我们这里选择拉伸，点击拉伸的基点，就是捕捉箭头的位置， 然后鼠标从左上角往右下角方向框选图形的上半部分，注意图形的上半部分要全部框选完，然后选择图形的上半部分，按空格确认框选 成功之后，箭头旁边会有一个这样的图标，我们先保存测试一下功能， 这样就 ok 了，一切正常。 然后我们回到一块编辑器，给横向的参数添加动作，这里要注意哈。横向的参数我们要添加四个动作，第一次框选在图形的四分之一的位置， 然后添加第二个动作，在图形的二分之的位置 添加第三个动作，在图形的四分之三的位置， 最后一个动作添加在图形的最后面， 全部完成后能看到四个这样的图标，然后我们选中第一个动作的图标修改参数，在特性面板里面把距离层数改成零点二五， 选择第二个动作，把距离层数改成零点五， 选择第三个动作，把距离乘数改成零点七五。最后一个动作的参数不用改，默认一 退出并保存快编辑器，我们来测试一下，这就是我们要的动态，快。 ok， 下期再见。

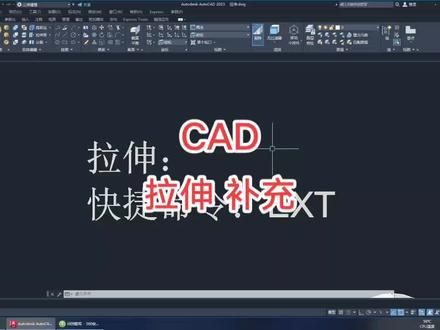

每天学习一点新知识。大家好，我是你们的朋友郑源。今天呢我们来继续上一节课，有一个拉伸，我做一个补充，上一节课呢，咱们你看一下， 我们来到西南等轴测图，来到西南等轴测之后呢，这是上一节课咱们用拉伸命令画的一些体圆柱，圆锥，还有这个斜的圆柱，还有这种沿路径拉伸， 但是咱们是不是拉伸还能拉伸复杂一点的图形呢？答案是可以的，咱们这次来拉伸一个五角星， 首先呢咱们还是画一个五角星，然后咱们点一下这个圆，先画一个圆， 点一下圆，然后呢半径指定为五回车，然后我们把这个圆五等分，五等分就是在这个格式里面，先把点样式确认一下，点样式做成这样的，然后 以前咱们的课里讲过点样式做成这样的，然后呢咱们确认，确认之后呢选择会图，然后呢选择点，然后选一个 定数等分，选择定数等分之后呢咱们选择这一个圆，选择这个圆输入线段数目，这时候咱们输入五回车， 这时候呢他就画出五个点来，咱们用这五个点来相互连接，用这个直线捕捉到这个点，捕捉的时候咱们把这里 把这个点节点给选上，这里把这个节点给打上高，打上高之后呢，咱们就可以捕捉到这个点了，捕捉到点咱们互相连接，他这个 点隔一个连接一个，这样就画出一个五角星来了。画出一个五角星之后呢，咱们用裁剪把它给裁掉，多余的都给裁掉，没用的都给裁掉， 裁掉之后呢，咱们点确认，把这个圆也给删除，然后这些点都不要了，因为刚才咱们就是做的一个辅助的点，删掉之后呢，咱们拉伸一下这个五角星，这五角星拉伸一个重点，不知道是哪里的，咱们旋转一下看一下，来到这个， 这个是图视角，这五角星他是一根一根的线，咱们要用这个修改面板，这里边有一个合并，这个咱们点一下合并， 点一下合并之后呢，咱们选择这个五角形，把它全部选中，然后右键确认，确认之后咱们再点他一随便点一根线，他就会成为一个整体，这一步很重要，如果你做不成整体啊，他就不会拉伸， 这时候咱们点一下拉伸，点一下拉伸之后呢，咱们选择这一个刚才合并的这些线，然后右键确认，确认之后他会让我们指定高度，比如我们指定是五回车，这时候就做了一 一个五角星的拉伸，这也就是上一节课的一个补充吧。像这种怎么才能够拉伸这种？嗯，比较复杂的多边形或者是特殊的图形，一定要把它合并起来。好，谢谢大家。

怎么对一个矩形进行拉伸呢？输入拉伸 s 命令，选择我们要拉伸的边，点击进行拉伸，如果我们不选择边的话，直接就变成了移动命令哦。

老师老师，我想把下面的图形变成和上面一样的大小，我该怎么操作呢？这个可以使用拉伸，因为它是多个图形，我们找到拉伸的快捷键 s， 输入 s 空格，从右往左框选图形空格确认指定基点，在这里要开启正交，按 f 八水平向右输入它的距离差三百， 空格确认，这样他的尺寸就一致了。啊。老师，那我这样，我这个呢，我想要他的线长和他的弧长 都是一千，那我该怎么操作？教你拉长命令，我们找到拉长的快捷键 l e n， 输入 l e n 空格，要改总长度，我们选择总计，输入字母七空格，指定总长度要变成一千，输入一千回车， 选择直线的端点，选择圆弧的端点空格确认，这样他的直线长度和圆弧弧长都变成一千了。 好的老师，方法我学会了，但是我记不住快捷键怎么办呀？如果说你刚学 cad， 记不住常用快捷键，推荐你使用这款 cad 二维加三维的快捷键鼠标垫，它包含了绘图修改、 标注功能以及三维建模常用的快捷键。并且每个快捷键后方呢，都有对应的图标，我把它放在视频左下角的小黄车里，赶紧点击把它带回家吧。

今天我们一会来学习一下拉伸命令，首先拉伸命令，在修改选项卡这个位置拉伸， 拉伸命令我们不是很常用啊，但是我们讲一下，首先点一下拉伸命令， 他这时候让我们选择对象，所谓选择对象就是我们选中想拉伸的部分，比如这个地方他的原来的数值是五十，我们选中他，然后选择对象之后点右键确认， 然后他让我们指定拉伸的基点，点一下这个端点作为基点。 我当我的点一下之后，我鼠标往右移的时候，看到没有， 上面的尺寸是在不断变化的，刚开始是五十，如果我往右移输入三十的话，会车他就变成八十，这就是拉伸面积， 一个长方形可以拉长。 实际操作中还有别的用法，大家可以自己根据自己的理解去用这一个命令。 好的，谢谢大家，希望大家收藏点赞加关注，谢谢！

老师老师，怎么啦？我想把上面这个矩形一百，变成下边一百四十五的长度，该怎么实现呢？在咱们快捷键鼠标垫上找到拉伸的快捷键，拉伸 s， 输入 s 空格， s 空格，从右往左框选这个矩形，从右往左框选空格空格 指定一个机电，指定机电开启蒸胶，保证水平，输入四十五，输入四十五空格空格。啊，他就变成一百四十五了。对，那我这个直线呢？如果想变成一百三十七也用拉伸吗？这样方向好像就不对，这个不能用拉伸你车厢啊。输入拉长的快捷键 l e n l e n 空格空格， 选择下方的二级命令里边的总记七空格，七空格，指定总长度。我们想要变成一百三十七，输入一百三十七，一百三十七空格空格，再选择上方的线，想选个线空格就可以了，他就变成一百三十七了。 那你说的这些技巧我都不会呀，怎么办？技巧不会的话，推荐你使用这款 cad 快捷键大鼠标垫，上方包含了咱们绘图编辑命令、尺寸标注图层、视图缩放以及修改命令。我把这张鼠标垫放到视频左下角，赶紧把它带回家吧。

你知道拉伸命令的使用技巧吗？输入 s 命令，用鼠标向左框选举行的一边，此时图形不会出现任何变化。输入 s 命令，用鼠标向左框选举行的两边，此时相当于对矩形的这个顶点位置进行调整。 输入 s 命令，用鼠标框选矩形的三条边，这时就是对矩形的边长进行拉伸。输入 s 命令，用鼠标向左框选整个矩形，此时拉伸命令就相当于移动命令的效果。

c a d 小技巧，拉伸图形，这拉伸图形啊，拉伸图形呢？他的逻辑呢？是啊，能够通过原拉伸途径的这个平移啊，图形夹点的位置啊，产生拉伸变形的这么一个效果啊， 他是这么一个特殊的点，然后给他做移动，那我们来看一下他命令是什么呢？是 s t r s t r s t r， 我们来看一下啊，是 s t r 的一个命令。回车， 那我们可以选择对象，可以去给他做相应的这么一个一个框选啊，当然你这一边啊，这一边就是你没框完了他的全部选项，那么如果是反过来的话我们来看一下，反过来的话，就 你全部全部选上，他才能够被啊框选上啊，就是 从左到右，那是全部框，选到了才是被包含，那么右侧从右往左的话，那是划过哪些哪些线，他会全部被 包进去，这是这么一个支点，那我们可以给他做一个回车，回车的时候呢，我们可以指定他的这么一个呃，基点啊，基点， 那当然他这里面还会让你输入什么指定第二个啊？指定第二个，那你也可以去沿着他本身的这一个方向啊，沿着他的一个本身一个方向，就是挤走捕捉，那对应的他就会进行相应的这么一个拉长 啊。那啥，当然我这里面我们来看一下，我这里面的话是没有啊，是只选了这一部分，所以说他这边的话，这个那么 ctrl 加再撤销，我们来看一下，如果是 str， 然后回车进行从 从左到右的这边框选，那我们再来看啊，回车，那指定他这个，然后那我们可以看到他是整一条都会进行相应的这个变化啊， 但你最好还是沿着他本身的那个方向去走来走，那么可以看到他是被拉长的， 这是这么一个效果啊，我们拉长拉伸图形，拉伸图形这么一个操作。

cad 图形拉伸的两种方法，第一种，输入 s mini 鼠标框，选图形的右侧空格，点击屏幕任意一点作为基点，向右移动鼠标，并输入需要拉伸的长度六即可。 第二种，鼠标，选中图形，接着点击右侧边的终点夹点，向右移动鼠标，输入需要拉伸的长度十，即可完成图形拉伸。

cd 的绘图技巧，就说这一个人物，我想要他变成一个一米九的，我们有哪种方法可以给他完成呢？那第一种竖 sc， 我们缩放的命令框，选所有对象，点击一个基点， 那在这边我们要输他的一个比例，那我们就输一九零零除以一八零零空格券，他就完成了一个变化了，对不对？那第二种方法是用到我们的一个 s 拉伸框，选上半部分， 网上点击一个基点过来一个一百，他就给我们拉伸上去了。那这两种方法同学们更喜欢哪一种呢？
