天正电气8.0如何统计导线长度

今天跟大家说一下怎么统计线管的长度，其实统计线管的长度就是统计多线段的长度，要想统计多线段的长度，首先你要有统计多线段长度的插件， 我用的是天正自带的统计长度的插件，这个天正自带的长度插件啊，只有在 t 二零 v 二点零的天正电器里边有，等到天正电器 v 七点零和 v 八点零就没有这个功能了，我不知道是因为什么。 嗯，但是吧，也可以在网上下载其他的那个长度统计插件。今天就不说怎么这个安装这插件的事了。嗯，今天说一下怎么统计这个线管，嗯，如果你要是统计这个应急照明灯啊，它使用的线管 一般都是 s 七幺五的，嗯，你就可以放在一起统计，但是呢，你如果你要是统计开关和插座的，那咱们灯一般用的都是 ppc 二零的等插座，你一般都用 ppc 二五。 所以说吧，你要进行分开统计，今天我们就说一下子怎么去分开统计，分开统计，嗯，有很多方法，今天就说一下我常用的方法。我常用的方法就是啥呢？比如说现在咱们这个 疏散指示和这个应急照明灯，他一般用的管线虽然是一样的，但是他用不同的颜色去标注了。嗯，咱们找到一个管线，比如说这个疏散指示的这个管线，咱们把它进行分离出来。怎么分 呢？首先咱们点选一下这个管线，右击找到一个快速选择，在快速选择里面应用到整个图形， 选择多线段，按原色去分，因为这个里边是黄色的，咱们按颜色已经摸成颜色，黄色 看一下，这时候他就把所有黄色的都已经选上， 这个时候吧，你要统计的话，还不能直接统计，你要把它肯修加息复制 看修加微粘贴到旁边， 这块才是你所有应急灯的管线，这时候我们输入快捷命令 tl， 他会出现 tl eng thsun 第一项回回车框，选 按空格键，现在他显示选中三百三十二根曲线，也就是三百三十二根管控，计算结果是九百四十七点四零米，也就是 就是说九百四十七米，哎，这个时候管线的长度就出来了，但是这个管线的长度并不是你最终使用管线的长度，因为这里边他还不包含你那个每根应急灯的这个 高度，这个每个高度是需要你自己去去计算的。还有你看一下这个应急灯啊，他在画图的时候，这个灯 这个距离你得加上 看一个灯还有六百的距离，所以说你每根管还得加六百，完之后你有多少个指示照明，那么你还得每根管加上最少五十公分，这时才是你最终的 材料用量。好，今天说到这。

继续跟大家说一下怎么统计平面图当中线管或水管的长度， 在这个平面头当中啊，一定要注意一点，你不同规格的线管或水管一定要以不同的颜色把他们先区分开， 如果你是不同规格的水管或线管用同等颜色去标注了，那么你一定要手动的把他们先标注成不同的颜色， 以不同颜色的形式把他们先区分开之后咱们再去统计他的长度。 嗯，之前咱们已经说了，当你点选这个线段，右击快速选择 选应用到整个图形 多线段， 你看你这个线段，你看你这个线段明明是红色的，选择的也是红色，你点击确定， 这个时候他实际上应该把所有的现状都选择上了，但实际上呢，他只选择了这一小部分，并没有把你想选择的现状都选择上， 这时候咱们怎么办呢？咱们需要用到另一个功能，在你的工具栏里面输入 f i 空格，这时候他会弹出一个对象选择过滤器， 叫做对象选择过滤器，在这里面把这里边的所有的东西都先删掉啊，哎，把这里面的东西都删掉，删掉之后我们点添加选定对象，点完他之后，咱们在这 宅在这个线段上点击一下，这时候就把线段的属性添加过来了，添加过来之后一定要点这个应用，点一下应用之后他让你选择，这个时候你再框选一下图纸， 下面的命令栏上会显示找到二百七十九， 这时候你按下空格，你就会发现所有的红色的线段都已经选择上了，如果这个时候你发现有没有选的，你就可以再把它点击一下子，也就选择过来了， 这个时候我们按一下 ctrl 加 c 复制，再在旁边 ctrl 加 v 粘贴，这时候就把所有的应急照明灯的管线都已经提取出来了， 我们在在命令栏里边按一下子 tl， 这时候他出现一个 tl 烟机体温，叫做长度统计 工具，咱们框选一下这些管线，按下空格，这时候他就出来了，选中二百七十九根曲线，计算结果是一千零八十点五一米，也就是说有一千零八十米。 这个时候啊，咱们一定要把你设备的距离加进去，因为你这个设备，你看设备的距离还有六十公分 啊，这边的距离还有六十公分，就是把你所有的管线再都加上六十公分 之后，再加上你的去配电箱的管线，再加上你到墙壁式应急灯的管线，就是你所使用的管线了。当你提取消防水管 时候也是一样，一定要把你设备的距离也加上才是你所使用的管线。 这个统计出来的数量啊，只能作为一个大体上的参考。在你施工当中，这个消防的水管可能和你统计出来的数量差别不会太大，但是你这个电线管就会差别特别大，因为有一些力管啊，或者是你在你施工当中的损耗啊，还有你在施工当中做的一些弯啊， 补的一些其他的管啊，都要考虑进去，最后才能制成你的材料表。好，今天咱们就说到这。

天正电气设计软件工业设计部分中的提取亲测功能，该功能位于电缆辐射模块内，可自动读取 cd 系统图中的电缆信息内容，便于对线缆内容的编辑统计。较艳并最终生成电缆亲测。该功能生成的电缆亲测也是天正电缆辐射功能的数据来源之一， 下面我们进行功能演示。图中系统图为用户使用 cd 单线绘制的低压配电系统图，我们对系统图内的电感信息进行内容提取。首先新建一个工程， 根据系统图的表格样式做提取设置，在这个表格中，电缆编号在第五行，电缆型号在第六行，电缆规格在第七行，按照对应关系设定好每一项内容所在的表 行数，在这里软件也支持对控制电缆的提取。如果系统图中存在控制电缆，我们也可以把控制电缆锁在行，在表格中进行设置。如果我们的表格中存在某些特殊符号文字，可在分隔符内设置特殊符号。 设置完成后，我们进行亲测的提取。在亲测提取界面点击提取，按照我们设定的表格所在行的起点框选到终点，我们可以看到我们需要提取的内容，在图中显示红色 右键，确定后，该系统图的电缆信息提取到亲测当中，我们继续提取电缆， 只需简单的框选，就可把电缆的信息准确快速的进行整合，并最终生成电缆亲测可同时框选 多个图纸，我们依次对图中的系统图进行电缆信息提取。 软件对 cd 的表格样式没有强硬性的限制，只要表格绘制的工整，我们便可以把信息准确的提取出来。我们提取出的电缆信息内容在图中显示红色， 确定之后，我们可以看到上百条电缆信息准确的进行了提取。在这里我们可以按电缆编号的排序， 或者按线缆规格进行排序，软件提供多种排序方式。软件提供查找功能，可进行模糊查找，也可输入具体的查找类别进行内容的查询。 我们输入要查找的内容文字，软件自动找到具备该文字内容的电缆。 对于我们快速提取出的电缆信息，可以直接导出到一个赛奥电缆亲测中，我们选择任意的一个一个赛奥表格，点击导出， 可以看到所有的电缆信息都进行了导出。在这里我们也可以对电缆亲测的表格样式进行设置，选择亲测设置，我们打开一个之前设置好的一号表格， 该表格的电缆编号在 c 这一行，型号规格在 d 这一行，根据各设计院的实际情况设置自己使用的电缆 表格样式。下面我们将提取的数据导入到我们设置好的一个小表格中， 直接将电缆信息导入到我们设置好的电缆清澈中，该电缆清澈通过我们的电缆辐射功能，还可对平面图中的电缆完成自动辐射及长度统计。 以上就是天正软件提供的提取亲测功能，可提取任意 cd 绘制的高低压系统图中的电缆数据，自动生成电缆亲测。

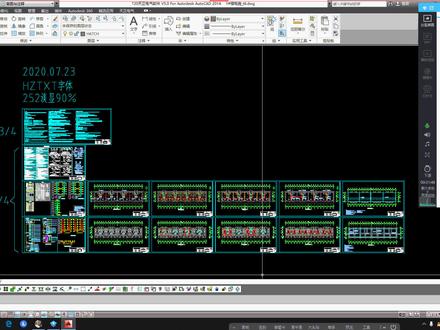

最近比较忙，呃今天呢跟大家聊的呃还是关于软件操作上的一些问题啊，呃主要的呢，呃还是在我们天秤电器这一块啊， 嗯上一节课把这个平面平面设备布置这一块跟大家聊了一下啊，其实呃软件里面的很多功能，我们在真正的 呃使用的时候，呃有差不多百分之六七十的功能是我们没有用到的 啊。其实这个软件呃开发的已经算是比较完美了啊，但是呃有很多的东 东西我们并没有去真正的把它利用起来啊。嗯主要的原因就在于呃我们这个电器的图纸啊，在做的过程当中有很多呃是可以拿 拿一些现成的图去进行修改啊，或者是说呢，我们在平面布置的时候，呃可能也不需要太多的啊，不需要太多的命令 啊。所以我们呃在使用天能电器的时候啊，呃很多 cad 里面的呃复制啊，镜像啊啊拉伸缩放，哎，这种是我们呃应用的也是比较多的啊。 啊只有说在这个啊，在我们布置设备啊绘制导线的时候 啊，才会呃用到这些东西啊，包括桥架的绘制啊啊包括我们的这个啊，配电柜的绘制，火灾自动报警的一个绘制，哎这里面啊都是 基本上在这个左侧的啊，左侧的这个任务栏里面啊，都会用的到 啊，比如说我们在绘制导线的时候啊，我们可以大致的看一下，其实呃 绘制导线呢，其实它并不难啊，我们只需要把这个呃设备设备之间进行一个导线的连接就可以 啊，他的方法有很多种啊，我们可以使用任意导线， 我随便随便做出来了一个啊。嗯，我们可以先把这个导线删掉啊，这个删除这个导线呢， 他有很他有很多种方法啊，但是比较快捷的，比较快捷的就是，呃，这个导线的这个栏里面 还有一个导线擦除啊，你只要点导线擦除之后，你及时把这个图纸都选上他去啊， 他去选择的也都是导线的这些东西。你看像这个插座呀、箱体啊及这个 标注啊，他都没有被选中啊，被选中的只有导线啊，所以你选好了之后右键就完事了。然后还有一种就是什么呢？就是利用图层啊，利用这个图层的时候，呃可能相对会相对会复杂一些啊，比如说我要把这个图层进行隔离， 隔离完了之后呢，他是把这个图层以外的所有的东西全部隔离掉了啊，然后你再选的时候，你看似是好像全选中了，但是这些个被隔离出去的啊，被隔离出去的这些个图层他是无法进行 其他命令的操作的，所以当你选择北内删除的时候啊，他还是只删除的是导线的部分啊，但是这种隔离完之后要对他进行一个 取消隔离的操作啊，你才能够在这个其他的图片上进行操作啊，就像这个插座呀，啊，像我们的这些个啊底图啊，包括标注啊，哎， 所以说，呃这一块呢，在这个呃导线这个位置啊，在导线这个位置，如果你要仅仅仅是因为想要删除一部分导线的话，那你就完全可以使用这个啊导线擦除 啊，其实他的这个啊，他的这个命令呢，就是我们的这个导线擦除这四个字的啊，汉字拼音的一个缩写啊，汉字拼音的一个缩写， 首个字母的缩写啊， d、 s、 c、 c 啊。 那其实我们平时在绘制这个平面图的时候，我们更多的就是任意导线啊，也就是这个啊，选择这个啊，这个任意导线 他也是的啊， r、 y、 d、 x 任意导线啊，然后呢我们直接对他进行一个连接就可以啊，直接进行一个连接就可以啊，直接这样去连这就行了 啊，还有一个平面布线，这个平面布线呢，他更多的体现的是哪呢啊？你比如说 啊，我们随便找一个吧啊，像这个啊，我们需要把这三个插座啊连起来，那我们当我们选平面布线的时候 啊，我们就会去选择他的这个连接的点啊，连接的点，你会发现他是连续的去连接的啊，他是连续的去连接，比如说最后我们会连在这里啊，只要你不点右键，他就会一直的去连接 啊，他这个是选择的是一个默认的一个位置，所以他会连在这里啊，这就是他一个不太方便的一个地方啊。 那所以更多的时候呢，我们啊都会去选择这个任意导线啊，然后直接就右键就完事了啊，右键就可以了， 咳咳， 所以说平面布线他和任意导线的区别就是 平面布线只要你不点右键，他就是一直在连啊，就是一直在连，看到没有啊？他是一直在连，如果你说你连完了，那你点右键啊，点右键， 哎，他就结束了就结束了，但是他们之间的每一段还都是一个自己的一个啊，单独的一个一个个体啊，他并没有像我们这个多段线一样啊。我们的多段线你这样做完连接之后他是什么样的？ 他最后是一体的对不对？你看他是一体的啊，而我们的这个 啊我们的这个平面布线啊，他是最后还是分开的啊。 这个其实在布置灯具的时候 啊，我们啊用的会相对的可以多一点啊，但是我平时不用啊，我建议大家可以用一下啊，打个比方我们把导线先擦除啊，先擦除这一部分导线，然后呢？呃我们点平面布线啊，然后灯和灯之间去连接， 看到没有？哎他就是直接这样就可以连上去啊，哎直接可以这样去做进行一个连接 啊，所以比我们的这个呃在布置平呃布置这个照明平面的时候啊，如果要是用平面布线的话啊相对的话还会快一些啊相对会快一些 我们就不用反复的 去执行这个命令啊。打个比方啊你们下去可以去试一下 啊这是平面布线啊，然后呃这个延墙布线呢用的也用的也不多啊。 这个我不知道他能不能识别的出来。 这个因为我是把它做成块的啊，他可能识别不出来 这个他只是像我们在不插座的时候而可能会用得到。 我这个是做成块了啊做成块了他这个识别不出来啊。这个下去你们去可以去研究一下啊。 呃系统导线，其实这个系统的这个导线呢，呃我们系统里面呃所生成的一些系统图呢？呃可以用软件能够生成系统图 啊，这是可以做到的呃但是相对来说呃效果不是特别好啊，所以说呃我们基本上都是拿着呃以前的那个图纸，然后呃 做一些修改就可以了啊，在以前图纸的这个系统图的基础上对他进行一些修改就可以啊。嗯 呃然后我们如果想要啊在一个这个配电箱中啊引出多条导线 啊，引出多条导线，然后呢？呃出于美观的考虑我们想让他的导线的距离是均等的啊，比如说他这里面引出来了是六六颗线啊，那我们来看一下一共是六个回路啊， 我们就可以选择啊配电影出在这啊啊他选择配电影出之后 你配电引出选择的一定要是一个箱体啊，就像是这样的一个箱体，因为他这个电他这个线缆是从这个箱体引出来的啊，他引出有两种方式，一种是直连的方式啊， 一般我们会选一百五以下啊，这个一般我们会选一百五以下啊。然后呢这个分支数量呢选择六啊，这一百五还是太大了是吧？啊一百还好一点， 还可以再说啊还可以再说这个是要根据你的这个啊导线的数量，然后呢，呃看一下这个间距哪个间距比较合适，不要过于小 啊，因为你要太小的话这个导线还有一定的宽度啊，所以说你要过于小的话，嗯打出来的图纸就看着就特别的密啊，看不清 啊这种直连式。 是的，那直连式的一般就是适用于回路比较少啊，你直接这样连出来，哎他就出来了。这种直连式相对来说回路比较少，你看他这个就比较密对不对？我们在选择配电影出啊， 可以给他适当的放开一些啊，适当放开一些哎，像这样相对就好一些， 这是一种直连式的啊，还有一种方式就是呃引出式的 啊，这种引出式引出式的是适合导线引，从配电箱中引出的数量相对比较多 啊，假如说你有十几个回路啊，假如说我们说十三个回路吧，哎，你如果十三个回路，你用直连的话 方式你可以看一下啊，他他的这个导线已经超出箱体了啊，如果你要这样做的话，你看一下他的箱体就会变化 啊，也就说他这个箱体要适应这个导线的这个整个导线分布的一个宽度啊，整个跨度都要，所以说他就把这个箱体给他拉长了，那这种很显然是不合理的，对不对 啊？所以我们在选择呃，配电引出的时候啊，如果你的导线要是过多的话啊，那我们可以采用引出式 啊。采用引出式这种方式呢，也是表达从配电箱里啊引出来一共多少个回路啊？在平面图里面这是可以这样去表达的啊， 然后这边还有演出距离，这个一般就是默认的啊，我们没有必要刻意的去调他啊，没有必要刻意的去调整他， 如果要是觉得不合适的话，然后我们在这个后期连接连接各个设备或者是照明啊，插座的时候啊，我们可以去适当的自己去调整啊， 然后另外一个就是什么呢？这种引出的方式啊，这种引出的方式啊，他可以等长，像这种啊，这种是等长的，然后还有一种 啊，这是直连式里面啊，直连式里面是等长的，等一下啊，这种直连式他所谓的等长就是这个所有的这十三 条线啊他的这个长度都是一样的，然后还可以选择这种，哎看到没有啊他引出的时候是这种啊，哎可以这样引出来， 哎类似于这种啊 啊这是我们看到的这个配电影出啊 啊什么快速连线呢，设备连线呢？这些啊基本上啊都很少去用啊，因为他的那个连接啊有的时候 在平面图里面看着不太舒服啊，所以说呃平时在设计的时候也很少去用啊。那么在导线里面 还有就是什么呢？当我们遇见导线与导线之间交叉的时候我们的软件会默认啊，会默认他的这个导线我们换一下啊任意导线你可以看一下他会弹出这样的一个啊 一个小方框啊一个信息框，那这个信息框呢啊他上面就会有你这个导线是至上还是至下还是不断线 啊？嗯啊你比如说我们选择导线之下，那我要是打假如说我要有一条这样的线经过的话啊 他所谓的导线就是滞下，就是说你现在所画的这条线啊如果碰触到其他的导线的话他会自动的，哎自动的就是跑到这个线的下方，也就是说自动断开 啊。但是他是相当于什么是因为你这块有导线所以他就相当于是看不见了，他在下方去辐射了啊，就是这个意思。 那如果我不想这样啊，我想让这个呃一般这种的话啊一般这种情况的话呃连起来看着不好看啊，我们可以选择另一种方式啊也就是呃我可以让这个导线呢先连上啊 这个连接导线啊连接导线呃用着也是比较舒服的一个啊。你比如说 啊我现在不想让这颗导线治下了我想让他治上啊那你可以这样然后导线治上。 看到没有就是他遇到的线他们就都在下面哎然后呢我们的这颗线是在上面 啊然后如果你想连接某个导线的话那你就直接点连导线连接啊然后你选第一个系列线段然后再选第二个线段他自动就连接了啊不用你点右键他自动就连接上了。看到没有 然后有的同学就是为了省事啊啊他可能会直接就这样拉过来了啊直接拉过来 拉过来之后实际上他是两段线，但是这个对于打图来说啊没有什么呃太大的影响啊。基本上就是没影响啊，因为图纸上看呢他还是这样的啊。 嗯 这是导线的至上至下啊然后呢啊还有呢还有一个就是我们啊 断导线。其实这个嗯没有什么好说的啊。就是，哎你要你要让哪个导线断开就直接哎直接选择他就可以 哎你看哎看到没有就是这个意思。 所以这个呃平时用的也很少啊平时用的很少。因为呃如果要是说呃你这颗导线呢它是连起来的话 这个平时你们也可以去玩一下啊这 也挺有意思的这个软件啊。嗯因为如果要是这种情况的话我们就没有必要去选择断导线啊我们直接这个 br 二就可以啊直接 br 二也就说打断啊打断的一个命令其实就是哪个命令？就是这个命令啊。 哎不是这个，我看看下面啊啊在这呢啊打断其实就是这个名字啊，打断某一颗线 啊，可以看的啊。这个是有录播的啊， 你们现在看到的是直播啊，然后呢？嗯后期呢会有一个这个录制的啊，录制的一个文件到时候会 到梁老师那里啊，你可以去问一下梁老师具体这个啊录播的视频会在哪个群里面出现啊？所以这些事还得去咨询梁老师 啊，包括这个报名课程啊啊这些事情都是梁老师那边在处理啊。 啊这是导线这一块啊，导线这块还有一个还有一个就是啊我们的一个倒角的一个问题啊，比如说啊打个比方。嗯 嗯比如说是一个什么样的呢？我们配电影出啊我们配电影出。 嗯 这样配电影出了。哎不是这个意思啊， 配电引出啊，然后呢选择一个箱体啊嗯然后呢我们选择引出式啊，选择引出式 拿出来了啊，在这里面看着不舒服给大家讲清楚就可以了 啊。他有一个有一个这个 导线的这个圆角啊。导线圆角是什么意思啊？你先去选择一个啊，先去选择 你点完这个导线圆角之后他会让你拾取一个主导线，其实这个竖着的这颗导线就是主导线啊，这个就是主导线， 选完主导线之后他再让你选分导线啊，然后你在右键啊，他会让你确定一下这个。呃他的这个倒角的一个数值啊，我们按一百去考虑。 哎，看到没有？ 哎这就出来了 啊，这个就相对美观一点，就是这个意思能理解吧 啊这种的看着相对会呃比较舒服一些啊。嗯一般我的图纸上都会把这个导线做的圆滑一些啊只要是有这个时间和精力的话啊我都会把这个导线做的圆滑一些啊。 咳咳。 然后导线打伞呢导导线打伞这个是什么意思啊。就是你看现在啊现在他是整个的啊连成了一一个导线对吧然后如果你要用这个导线打伞的命令的话他会让你选择 一根导线啊那我们选择他了他被选中了对吧啊然后你右键这回你再去选这个导线你看一下他都是什么都是一个散着的状态对吧。哎都是散着的一个状态 看到没有哎他们就都都分散了啊都变成一个一个一个的个体了。 这个也会偶尔用到但是我很少用啊我很少用这种命令 啊然后再有就是啊再有就是什么情况呢就是我们啊对导线进行标注的时候其实你们看到的这个标注啊你们看到的这个标注这个是我自己标上去的啊这是我自己标上去的标上去的 然后像这种啊圆点的一个标注啊这都是我自己去画上去的啊啊因为特别像住宅这一类的项目啊你只要是画出一个户型或者几个户型啊那基本上啊他都是可以被反复的使用的。 那所以说你既然是啊做出一个或几个户型就能够把整个建筑搞定的话那你我建议大家还是把这个户型这一块啊把每一个节点尽可能的都去处理好的啊尽可能的都去处理好 然后呢我们来看一下啊，就是我们的这个啊，这是导导线啊，导线的这个标注啊，说到这个导线的标注，其实 这个导线的标注还有一种快速的标注方法啊，他快到一个什么程度呢？就是我们啊，我给大家演示一下啊， 就是在标注这啊，有一个多线标注，你点完多线标注以后呢，他会让你选取一个标注的点，那比如说我要标注这四颗线啊，我要标注把这四个回路都标注出来， 那我点完这一点之后啊，他每经过一个，每经过一个回路，他都会记录进来 啊，然后他会让你选择第二点，如果你选择第二点，选择在第四颗线的时候啊，第四个回路的时候，那你就会看到什么，他把这四个回路就全都选中了啊，打上斜线了， 然后出来之后是这样的，看到没有啊？出来之后是这样的， 然后我们啊这是一回路啊啊，二三四五，这也可以进行修改啊，哎，这是啥意思？没有标注在导线上 看到没有啊？就是这个意思啊，就是这个意思，然后你点每一个的时候啊， 他都会在下面显示出这个回路啊，都会显示出这个回路，然后这个回路的一个标注啊，导线规格、回路编号 啊、穿管，其实这个辐射包括辐射方式啊，其实这些东西啊啊， 我们啊我们做一个简单的修改就可以啊，其实更多的时候我们都不用这个东西啊，不用这个东西，因为他，你看他标注出来的这个乱七八糟的这个位置，对吧？ 啊？所以我们很少去这样去使用啊，基本上都是直接这样引出来之后自己简单的标一下就可以了啊 哎定位图是啥意思啊啥叫定位图啊 这还有标注开关标注插座啊， 这个更很少有啊 标有尺寸的。哦哦哦我明白你说的什么意思了啊。嗯比如说在这个呃配电池里面是吧。嗯对大样图啊 配电池啊或者说是电器树井啊要做这种大样图啊那个也好做啊 啊无非就是啊把这个实际的尺寸给他标出来啊啊然后你把它都标好了之后啊对就是把你的这个箱体桥架啊进行一个定位比如 比如说在电器树顶里面啊你对他进行一个定位定位完了以后呢啊你要把他的这个尺寸啊都标出来标出来之后你把它做成一个块啊然后把这个图放大用这种缩放的方式啊用这种缩放命令你给他放大二倍 啊放大二倍那这样呢这个图就出来了啊。 嗯 啊其实挺简单的啊只要你们呃细心的去琢磨一下。嗯像这个呃 c d 啊包括这个天正电器最初还没有天正电器的时候啊呃老工程师们还用 c d 去 制图的时候啊那个时候其实嗯 cd 玩的也都很溜的啊而且 cd 本身的这个功能也都特别的强大啊有很多是我们没有挖掘出来的一些功能啊 啊现在有这个天正电器软件了啊所以说嗯做这个东西相对来说就比以前要快的多啊比以前快的多。现在来看嗯我们的这个 整个的这个制图速度来说啊天证电器这一块还是啊完全没有问题的 啊我最初我刚参加工作的时候啊我刚参加工作的时候那个时候啊我 cd 也没有在学校里面学过啊我的这个 c d 包括这个天能电器啊包括我不知道大家听没听过 pk、 pm 呃呃这些个软件这都是我在工作当中去学的啊所以说我觉得对于你们来说这些东西更没问题啊 啊摆弄电脑啊玩玩软件这些都是小儿科比较小儿科的事啊所以呃只要你们啊肯鼓弄就行哎你给他好好鼓捣鼓捣对不对哎每一个命令你都试一下 啊不要怕弄错啊这个你没事你就练呗对吧拿一个没有用的图你拿出来就练手呗啊包括像这种平面的统计对吧？啊包 平面统计我们选中了之后啊他会把你所有选中的一些设备信息啊都体现在这个体现在我们这个表格里面然后呢有具体的这个个数对吧？ 啊还有下面这个小工具来啊这个小工具来 这个工具条大家看一下啊 啊它里面也有一些快捷的一些东西比如说任意布置啊句型布置啊 啊像感恩感言呢他都是把一些比较常用的啊也就是说把我们左侧的啊这个工具栏里面相对比较常用的他都放在这个里面啊相对比较常用的你可以看一下啊 这个呃 当这个工具栏呢我们的这个天能电器这个工具栏如果你在打开 cad 的时候啊打开 cad 的时候你发现他不见了对吧啊你发现他不见了 你想给他调用出来的时候就是 ctrl 按住 ctrl 然后点加号他就出来了啊。 嗯还有的同学在苦苦的找对吧 啊这是在导线啊还有他的一些啊。标注上其实标注像灯具的标注。这个现在我们已经啊很少去做这样的标注了啊灯具的标注我们很少去做了 我们选择一个灯具啊然后呢你要对他的这个灯具的数量啊还有这个型号啊 然后呢啊包括他的这个光源呢安装高度安装方式啊啊对他进行一个啊进行一个 选择然后选择完了之后呢他会出现这样一个就像一个像公式一样的表达方式。但是他不是公式啊他只是每一个字母都表达了他不同的含义 啊。这个在一些呃大院里面现在还在做这样的事情啊现在还在做这样的事啊。但是呃很多呃很多院在出图的时候啊都已经没有这个东西了啊。那他是直接反映在图利里面啊。 啊这个呢你们也可以他们之间的这个啊这些个符号含义啊你们可以去到这个我们的图集里面啊到图集里面去看啊包括。嗯哪种按 装方式啊用什么样的字母去代替啊去表达他啊比如说西顶啊我们用 c 对吧。 嗯 啊最后标注完了之后就是就是放在哪就是把这个标注啊给他放在一个啊不害世的地方啊。 我们在画图的时候一定要注意啊你的这个文字哎像这种的我们尽可能的去避免啊如果你要是有那个时间和精力的话尽可能去避免这个我们的这个图例啊跟这个底图的文字啊相叠加啊都碰到 这个一起啊，所以说你看不清啊，到看图的时候看不清显得很乱啊，你给他左右的给他移一下啊，不要让他直接跟我们的这个土地啊有冲突。 而且大家在这个画图的时候，呃，给大家一个建议啊， 就是你的这个导线呢，你能画成直线你就画成直线啊，别画的七扭八歪的啊。我看的，呃，我前一阵看了一个图， 我的心脏本身就不好啊，我看了这个图之后我也是要崩溃了啊，我可以 可以给大家看一下啊， 这是我们领导啊，哼，搞的一个一个这个住宅的一个施工啊，这个图啊， 电器施工也挺厉害的啊，他就看下来了，我都看的快吐了啊，我看看我放在哪里了啊这呢， 然后他让我帮着修改一下啊，我一看到之后 我的心态就崩了， 我希望啊，咱们的这个学员里头啊，不要有啊，不要有这种这种图纸在你们手里出来啊，那样的话太跌分了啊， 我们的图本身就是拿去指导施工的啊，然后你要让人家去猜这个东西啊，这就完蛋了。看到没有，你们有没有这样画过图啊 啊，你们有没有这样画过图？ 给你们看一个比较典型的，哎，就像这种的 七扭八歪的啊，乱七八糟的， 你就说这个东西，其实吧，像这个住宅这个东西啊， 就是你不给他图啊，他也能够差不多都能够干的出来，因为这个住宅啊，人家施工做的时间久了啊，大致都知道是一个，都摸清这里的路数了啊，但是我觉得这还不如没有图呢 啊，弄那个乱七八糟啊，这个都是我已我已经给他 啊给他又做了修改了啊像这块我都给他改成直线了啊以前他不是这样的啊以前还比这 更糟啊我们的图不要这样去画啊你如果实在是照明和插座放在一起表达的时候啊呃表达的不是很清晰的时候那你就给他分开啊就给他分开 何必呢是不是你弄的这这这些个线呢你看的人心揪吧的慌 我希望大家画图的时候啊不要画成这个样子啊 啊不看这个了受不了了啊。 嗯 国企都差不多的啊。呃对于国企而言呢他更呃一个是注重能力啊呃另外一个国企他 善于去培养新人啊那他不像我们这个一些这个私企啊在这个设计院啊。嗯私企设计院在培养培养新人这一块 他觉得很吃力啊因为一个呃从什么都不知道然后需要你去啊一步一步的啊教他去怎么去做对吧 那这样的话呢会会花费很多的精力和时间啊需要有一个正儿八经的老师去带啊 要不你的这个很难啊很难说很快的就是能够出图啊 哎。嗯 面试国企刚才我说一个是他会注重一定的能力另外他是比较看重素质啊或者说是素养 啊还有什么还有就是你的这个成分啊 呃比如说你是党员对吧啊因为我最初呃去的就是国企啊啊当初我拿着我的简历的时候啊他看到唯一看中的这个比较重视的就是党员 啊。呃你专业对口了啊专业对口了说即使你是刚毕业的啊他也是 比较去喜欢培养啊比较去喜欢培养这种。嗯怎么说呢？嗯，我们说根红苗正嘛，对吧？ 哎所以国企比较重视这 等私企在这方面就稍微差一点啊。机电一体化机电一体化，呃，像现在啊，我们，呃以前的这个， 呃，我们以前我毕业那个时候啊，在我念书那个时候机电一体化和我们的这个电器自动化他都是属于机电系的 啊，都是归在机电系，但是机电一体化更偏重于这个，呃更偏重于这个机械这一块啊。 嗯那个时候他还相对于这个建筑电器而言他还是一个对口专业啊。也就是说机电系里面的啊，像电器自动化呀，机电一起化他还是属于 对口专业的啊。为啥呢？因为他考虑的是一些这个就是说你学过的是一些控制方面的事啊。但是其实当你真正去进入到电器建筑电器这个行业的时候你就会发现一个问题 啊，你对建筑不懂哈，也就说你不了解建筑 对吧？你不了解建筑你怎么去做建筑电器呢？对吧？哎建筑电器，建筑电器建筑是我们的基础 啊，你要读懂建筑你才能够再去这个基础之上我们再去做这个啊建筑电器的这个工作啊。所以后来当我毕业 之后啊，我估计我毕业的那个时候还没有这个。应该是啊，我了解的应该是还没有这个建筑电器这个啊这个专业 啊还没有这个应该是还没有这个专业。嗯等到后来的时候一点点呢他有了，其实真正的对口的就是建筑电器这一块啊。啊有有一种叫什么有一个专业叫什么？建筑电器及 自动控制吧，好像是有这么个专业啊，或者说专门的就是建筑电器专业啊，但是这个专业呢，相对于这个啊找工作而言他的这个范围就比较的窄了啊，他不像电器自动 化专业，哎，对，建筑电器智能化，对，有这么个专业啊， 你要说建筑电器与智能化这个相对来说啊，他的这个呃范围就业的范围就能广一点啊。我们我我们那个我们那个时候叫啊电器自动化， 嗯，其实我们在这个啊，我刚去这个学校，我刚去这个大学的时候我们那个叫工业 电器自动化啊，其实偏重于这个工业这一块，你比如说生产线上的一个 自动控制啊，啊， plc 编程啊，欧姆龙啊，哎，都是，呃，都是这些东西啊，然后等到这个呃毕业之后，呃 这个学校呢就告诉我们啊，你你在填写简历的时候把工业两个字去掉 啊，然后学校在给你发这个毕业证书的时候也没有工业这两个字啊，你就叫电器自动化专业 啊，因为你如果加上工业了啊，你的这个就业面相对来说一下子就给你限制了啊。就像我刚才说你如果单纯的就叫建筑电器，你不说建筑电器与智能化， 哎，那你的这个啊，你的这个就业的时候他就会显得窄一些，对吧？啊？有一些明明你可以去做的工作，但是在面试官呢 那里他可能就会认为啊，你这个范围，你这个专业不属于我的这个对口啊，工作的这个对口范围之内 啊，不属于对口专业啊，所以说这个里面有很多门呢。啊，那说为什么他不单纯就叫建筑电器，而叫建筑电器智能化，这就是说他不想把这个孩子的这个呃就业范围给搞的太窄，到时候不好就业，对吧？ 嗯 啊，所以说啊啊，我们在这个，特别是这个刚参加工作的这个同学啊，或者说我们有一些同学可能还在啊， 还在学校还没有毕业啊，也有很多啊，在我们的这个学员里面也有很多这样的同学 啊。啊，但是你们有这个意识是好的啊，就是在还没参加工作或者刚刚参加工作的时候，哎，我们选择去学习一门课程，对吧？哎，选择要把这个行业怎么样啊？怎么样能够给他做好做精一些啊？其实这个是一个 是一个正确的，也是很积极的一个态度， 我们在做的时候，呃，你做任何事都是一样的啊，我们考虑的每一件事，你既然想给他做好了 啊，想做他了，那你就一定要给他做好，要给他做精啊。我做这个，呃，电器设计，我是从零七啊，零七。

如何快速统计长度？那么这是一个拆除的平面图，我们今天要统计一下这个道牙的拆除长度，那首先我们选中这个图层，关闭其他，关闭其他，然后我们只留下道牙的这个图层，那然后呢我们再找到这个 图层里面的那个文字层，因为一会我们会用到这个文字，所以我们把这个层打开，然后我们直接输入快捷键 长度，统计长度，统计空格，然后选择我们要统计的这个长度，然后直接全部选中，然后空格一下，然后在空白处点一下，大家看到没？ 这个拆除道牙的总长度就全部给我们统计出来了，是一五九八点零三，对不对？那在这里的话大家需要注意一点的话，就是要分图层，那如果说你的道牙的这个图层跟其他的小品的图层在一个图层， 那这个时候你就不会这么快，就不能这么快速的统计出来，对不对？所以说，呃，大家要养成分涂层的好习惯，那今天的这个知识点大家学会了吗？

灯具开关的导线数目标注道明平面图有关于灯具和开关的接线，就是这些标注的导线根数，我们今天来讨论下原理和标注技巧。 先看一盏灯具对应一个单连开关的情况，平面图和原理图相互对应，椭圆表示穿线管，结面 数字表示穿线管内导线的数目。引入三根导线至灯具，地线和零线是接入灯具的 火线，需要绕过灯具先接入开关，但连开关一进一出，所以开关线路是两根线， 然后是两盏灯具。一个双连开关的情况，双连开关一进两出，所以开关线路是三根线，这第二盏灯具也是三根线，很好理解。再看三盏灯具和一个三连开关的情况， 三连开关一进三出，所以开关线路是四根线，这第二盏灯具是四根线，至末端灯具是三根线。 还有一种双控开关的情况，如图，两个开关控制一盏灯具，这种控制方式在卧室或走廊经常用。单连双控开关一进两出，所以开关线路是三根线，其余情况都可以按以上思路去类推，你学会了吗？

这项目哪有五千多米配管啊，你算错了吧？不可能啊，我都是见模算的。那你这配电线连桥架怎么用了十根配管啊？那图纸上这段没有画桥架啊，不用配管用什么呀？这么多电线集中连到配电线，这很明显应该用桥架啊。还有你这吊杆灯 怎么画的比桥架还低呢？这吊杆长一米，灯就得距顶一米不止啊。吊杆灯定格力本身就包含了吊杆和电线的长度了，你算量时再考虑上。距顶一米不就等于重复算两遍了啊， 你帮我再看还有别的错误吗？这错误太多了， p 槽没有生成，软管也没识别翻弯你也没换，你赶紧对照着这份安装算量，疑难问题解答都改过来，想要的评论区扣一。

我们看下一个重要的题型，叫做电抗器、吸蜈蚣，或者叫反向补偿，这些都是非常不标准的说法，这些都我自己 呃，编的是吧？那为什么要编这些东西呢？就是为了你好理解啊，你电容器不是发蜈蚣嘛，那电抗器呢？就是吸蜈蚣了，电容器不是补偿的嘛？补偿提电压的，那它就是反向补偿，最为致命。反向补偿 啊，那我们就来看一看。主要的公式涉及两个，一个是它，另一个是高抗，里面这个公式就是它。呃，都可以算出， q l 都可以算补偿容量。首先我们说它俩的区别是什么？ 这个高抗的公式它仅适用于高抗，它仅仅适用于高抗，不适用于低抗。 然后前面这个公式它既适用于高抗，又是用于低抗，两个都是用， 那我们先看这个公式， q 是 等于把它写出来啊，二分之一乘以 l， 这上面不是一啊，是个 l， q c 乘以 b。 首先讲一下二分之一是什么意思？二分之一是有条纹规定的啊，来读一读啊，非常重要，五零幺四里面的条纹按照就地平衡原则。前面我们是不是讲过分层分区，就地平衡？ 变电站装设电抗器的最大补偿容量一般为其所接充电功率的二分之一，所以这边有了个二分之一 啊，什么意思呢？比如说这是 a 站，这是 b 站， a b 站之间有一条线路，我们前面是不是说过线路对地是有一个突出等效为电容的，对不对啊？所以有这个线路是有容性武功的这个主要原因 啊，所以这个时候整条线路的武功假设叫做 q c 吧。 啊，那我装这个电钢器的时候，你肯定是在 a 站装一个，然后在 b 站装一个， 那不可能跑线路中间装一个，因为线路中间是荒山野岭，没有条件去装，是吧？啊，那最好是因为它是分布式电容嘛，最好是分布式安装啊，一块装一个，一块装一个，这样肯定是最好的，但它不现实啊，只能是设备装在站里面 啊，那站里面怎么装？根据分层分区，就地平衡的原则啊，就是 a 站装一个， b 站装一个，这样就比较好啊，所以我们这个公式，或者说这个条纹对应的是什么？他的对象是 a 站，问的是 a 站装多少，那我们就装一半呗，对吧？装这个线路的一半， 所以这边有个二分之一啊，这是二分之一的由来。所以这个二分之一啊，他应不应该有呢？他肯定是应该有的，如果有的话是最合理的，因为我们总的原则就是分层分区，就地平衡，这是无功补偿的一个总的原则 啊。那后面为什么会出现说有的地方是一呢啊？这个就是可以说是特殊情况了吧，那我们可以稍微的总结一下啊。首先第一个要看已知 啊，不要上来就二分之一啊，要看已知，为什么要看已知呢？因为你考试的时候初级老师是最大的，是吧？你相当于在他的领域里面，在他的节间里面去。呃，施法啊，这个时候必须得听他的，所以得看已知啊。他如果说， 比如说 a 站全部补偿，那我这个二分之一还要不要呢？大家说， 对，那就不要了吧。啊，他说全部补偿，那就全部补偿吧，反正就听他的呗。 好，第二点才是考虑二分之一啊，第二点才是考虑二分之一，这个也比较合理啊。第三点就是如果没答案啊，你考虑了二分之一，没有答案啊，那就只能是凑答案了啊。那这个时候 凑答案是不要二分之一就直接乘一了。一年考试里面是有一道这样的题的， 但是这个大家要知道，这是凑答案啊，这是凑答案。那能不能这样凑答案呢？也可以，工程上也可以这样来凑，尤其是我们来看一下后面这个地方， 高炕庄一侧还是两侧了解一下啊？这边是找了一个资料，这是一个论文里面的资料。嗯，他就举了几个例子吧，你可以当做例子啊，不可以当做依据啊，可以当做依据， 你就比如说线路比较短啊，又短又多的，这种情况下就可以装一侧，比如说这个站在这这 a 站，然后这个站在这这 b 站，线路非常短。那你还为啥要装两套呢？你直接在 a 站装了就完事了嘛，所以它是可以的。 另外这边有一个旧版手册也有一个依据啊。 啊，你看到这面并列定缸器可设置在系统容量较大一侧，或者是分装在两侧啊，它说可以装在一侧啊，可以装在一侧啊。所以我举这边这两个例子的意思就是说这种情况也是有的，公式上面是有的，并不是说一定没有，是吧？ 好，这是二分之一的问题啊，那我们再来看下一项是 l， 这个 l 那 肯定是根子二分之一的了，是吧？所以你直接带全场就可以了。 q c 是 输电线路的单位充电功率，这个一般是已知的，如果是不已知的话，你查这两个地方 啊，一个是手册里面有一张表，这个表里面 啊，它会有各个电压等级，这边的充电功率啊，每公里多少这样的充电功率。哎，我来问大家一个问题啊，这个充电功率一点一八，它是四分裂的，翘个一还是其中一个分 裂的，不是还得乘以四吗？是吧？ 对，正常是一半啊，对，没问题啊，应该是四个分裂的。 对，这家伙就是四个分裂一起的啊。像这种东西吧，你就给他不要去记啊，你给他标注一下就可以了，适当的在这地方标注一下不就可以了吗？ 我们这个考试就是你准备的越充分啊，就考试的时候就越从种是吧，底气就越足是吧。 这是第一种算法，第二种算法就是这个手册上面还有公式， q 等于 omega ceo 的 平方啊，这是不很眼熟， 你觉得它很眼熟是吧？实际上就是前面那个公式啊，前面那个公式啊，但是这个也要会算啊。呃，那么如果是考它的话，就需要已知 c 的 参数了，如果已知 c 的 话，你要能反应过来是用它来算的 啊，这是 q c， 最后一个还有个系数 b， 这个 b， 哎，这个电抗器的公式里面到处都是，也不能也不能说争议吧，到处都是问题是吧？这个 b 啊，是一个系数， 一般是取零点九到一啊，我们一会讲他为什么，因为后面还有个系数啊。我们先说一下取的原则吧，第一个原则肯定是也是优先已知了啊，第二个原则就是取中间啊，这也是规范的意思。 第三个又是去凑答案了，如果没有的话，你再去凑吧，那就可以去，可以去大啊，可以去大。 然后我们再来看一下高抗里面还有个系数叫 k f， 叫做补偿度，这个补偿度和前面的补偿系数它是不是同一个东西呢？ 啊，他不是同一个东西啊，不是同一个东西。从物理意义上面来说，不是同一个东西，物理意义也不一样啊，但是如果你非要把它理解成同一个东西，我觉得也行，我觉得也没毛病啊。 啊，那么先讲一下这个 b 的 系数的物理意义是什么啊？来看这个例子啊，这是一个电网，这边有几个发电机，这边有并网线，这边有几个主变是吧？下面还有一些负荷， 总之是一个小电网。三三零的并网线路长度是八十公里啊，也就是这个并网线，这个是八十公里 二乘四百的导线，同打双回加射啊，同打双回的话就有两回，所以你一会要乘以二等 同打双回嘛。你一个线有对地电容是吧？现在两个线呢，是不是有两倍了，对吧？充电功率是已知的，根据无功平衡的要求，三三零 变压器的三十五千伏侧配置电感器，这个位置还是要找到的啊，三安零等级啊，然后这是三安零的变压器是吧？第一侧就这个地方啊，这个地方去配电抗，还有这些地方是吧？ 若考虑充电功率，由本站全部补偿啊。所以呢，二分之一要不要了就不要了是吧， 请计算电抗器的容量是多少啊，所以你就用公式 q 等于二分之一没有了 l， l 是 八十，然后 q c q c 是 零点四幺，再乘一个二双回，是吧？再乘一个 b， b 是 多少？ b 是 零点九到一 啊。题目没有其他说明，你就直接带这个范围算出来是五十九点多到六十五点多啊。最后发现如果取六十的话，也就是 b 选项二乘以三十，正好是在这个区间之内啊，所以我们就选六十就可以了。 那这个题有啥争议呢？争议点就在于有的人他想选，想选 c 啊，想选九十， 为什么想选九十呢？嗯，他的原因是说这个地方是三套，嗯，他发现这个变压器是有三套，所以我这个电抗器一定要三套。这个是不一定的啊，这个是不一定的， 我们这个电抗的补偿啊。电抗的补偿为什么要有 b 系数取零点九到一呢？他的物理意义就是差不多， 也就说无功补偿，你补个差不多就行了。他不是说补的越多越好，他不像电容一样是吧？补的越多越好。嗯，那为什么电容要补的越多越好？就是因为电网里面往往电压是会下降的， 然后你补电容下降的厉害，你就投的多一点嘛，你就使劲往进投嘛，对吧？ 总之要把电压抬的高高的啊。我抬到四点四千伏也好，我抬到四点七千伏好像也能用是吧。啊，但是这个东西不一样，这个 l 就 不一样，你投 l 的 话是要把电压往低拉的 啊，所以投 l 就 讲究补个差不多怎么来体现这个补的差不多就是加一个百分之九十到百分之一百的系数 啊。那如果是选九十照法的话，那就补的太多了，抄的太多了，抄的太多了之后，这个电压就被拉下来了，对吧？这个显然是不合理的啊，你看这边 啊，实实实际投的时候投的太多不合理，你设计的时候设计太多同样也不合理，对吧？是一个道理啊， 你比如说你看这个电网啊，给了你一个电网，这面有变网线的，变网线就是要变到系统的，那你系统电压要不要保证呢？能不能，能不能下来呢？不能吧，然后这边还是有复合的，这复合电压要不要保证呢？那肯定也是要保证的，是吧？复合电压也不能下来呢， 对吧？啊，所以这边是不能接太多的，所以这个题显然是选 b 不 能选到 c 啊， 两组就足够了，设计太费钱。对，呃，然后还有一个东西，就是另外一个题也涉及到啊，我们规范里面还有一个条纹，就是无工补偿的设备 啊，他是原话。原话是怎么说的啊？就是说如果是有两台变的话，下面带两个母线啊，我们要让两台变或者是两条母线的务工补偿设备啊，基本是一致的基本是一致的 啊，那么这个题的话就是三台变，是吧？他的意思不是说每台变，下面必须有啊，他的意思是说如果是有多台的情况，比如说你这边有两台，这边有三台， 一共有五台，是吧？一共有五台电容器啊？啊，应该是左面两台，右面三台，这样来布置，并不是说左面布置一台，右面布置四台，这个条纹是这个意思啊。 好，那我们再来看看高抗，高抗容量的选择。 k 是 等于 ql 比上 qc， 所以 ql 等于 k 倍的 qc， k 是 补偿度，这边补偿度是有个推荐值的。这个推荐值怎么来的啊？就是从过电压的角度过来的，因为高抗的功能它有两个功能，一部分是补偿绒这个蜈蚣是吧？另一部分是限制过电压， 然后低抗的功能是补偿蜈蚣啊。那你说先选高抗还是先选低抗呢？敲一敲二，这个大家知道吗？ 对，先选高抗。那先选高抗，先选高抗，不是先选低抗啊，先选高抗，先把因为高抗只有高抗有限制过电压的作用，先把过电压的问题给它解决掉 啊，那怎么解决呢？就是这个补偿度啊，我设一个百分之六十到百分之八十五啊，基本上就能把这个过电压的问题搞定了啊。所以用这个系数来选高抗， 那是不还剩下一部分容量，剩下容量谁补呢？就由低抗来补，因为低抗更便宜嘛，对吧？ 啊，所以这个也比较好理解啊，你就直接带这个就可以了啊，注意，这边是有新规和旧规的区别的，新规是六十到八十五，那如果是旧规的话是四十到八十啊，看考哪个规范，考哪个手册就用哪个规定啊。 然后注意一下后面有一句话啊，这个 qc 不 用说了吧，充电功率啊，还是刚才两个地方去做啊。后面还有一句话说，百分之八十五到百分之一百补偿度是一项 开端或者是两项开端的协正区，你不管什么一项开端，两项开端，总之就是协正区啊。那协正区你说是能用还是不能用呢？第一能用，第二不能用，也就说我们在做题时候能不能带这个百分之八十五到百分之一百呢？ 对，不能用啊，这面不是说了吗？这面不是说了吗？硬，尽量避免采用。就不能用啊，就不能用，你就带这个百分之六十到百分之八十五就可以了。但这里面又有一个地方，就是如果是有外挂， 有一些特别的东西的时候，有一个法宝的时候，有一个外挂的时候，这个是可以用的啊，那这个外挂是什么呢？这个外挂就是中心点小电炕， 中心点小健康，比如说你接了中心点小健康之后，接了这个玩意之后，就无视这一条了，懂意思吧？ 那我们来看下依据啊，这个题目也是涉及到的啊，但是他没有专门考啊，我们来看看这个题目啊， 你看这个题目里面说补偿度不低于百分之七十，然后题目里面有这么一句话啊，你做题的时候很有可能就没注意啊，没注意到也没关系啊，但这句话确实是有作用的啊，他说每回五百千伏线路电场测与开关测均装设一组中性点不设 电抗器的高压电抗器，这个不设电抗器黄圈里面这个电抗器就是中心点小电抗的意思啊，就是中心点小电抗的意思，所以他说不设是什么意思呢？就是说你只能是按照前面这个范围了，所以就出题就变得严谨了 啊，处理器就变得严谨了，对吧？所以这百分之八十五就卡到这个范围了，他如果不加这句话的话，那你可以到百分之一百了啊，就这意思啊， 那我们来看这个依据啊，小电抗可以避免斜震啊，这边说用高压电抗器进行补偿啊，由于补偿度太大啊，造成什么不适当？ 当断路器发生一向或者两向断开的时候，就会引起写震啊，在高压电抗器中性点安装合适的小电抗，可以抑制这种写震，这个就说的很直白了，是吧？ 好，那我们来看看这个例题。 这是一个发电厂三回五百千伏线路接入省电网，五百千伏线路是较长，中间设开关站，那我们来捋一下啊，它是个发电厂啊，它是个发电厂，这是个发电厂，然后中间有一个开关站。 什么叫开关站？就是没有主变的站，叫做开关站，里面只有除了主变之外的其他的设备，是吧？ 电场至开关站的五百千伏线路是二百八十公里，它是二百八十公里。五百千伏线路充电功率是它啊，为了限制公频过电压，然后去装高抗，补偿度是不低于百分之七十。 电场选用单向电控器，单向电控器的额定容量是多少啊？所以它说补偿度不低于百分之七十，那我们 q l 是 大于 什么东西啊？然后再乘以百分之七十，另外呢？ q l 是 小于百分之八十五。小于百分之八十五是从哪来的？就是从这个手册里面的依据来的啊，就从这来的是吧？你要是旧手册的话就百分之八十，旧手册就带百分之八十五 啊，所以他说不低于的话，那就是大于等于，另外还有手册里面就是小于等于， 然后这个三分之一是哪来的？三分之一？本来是在这边有个三倍，那就是说它是三项容量是有三倍，那我们这边是单项电抗器啊，所以就得出个三，对不对？ 然后这个二分之一是哪来的？那你说我这公式里面没有二分之一啊，前面公式才有二分之一，对不对？ 但是这个地方你就可以这样理解，就是这个条纹同样是适用于后面那个公式的，也就是说在算这种问题的时候，不管是前面的公式，后面的公式都是需要考虑二分之一的，都是需要考虑一半的，对吧？ 然后 q c 是 多少呢？二百八十公里，再乘以它的每公里的充电功率，这样算出来，下面也是一样，也算出来，最后呢是 在这个范围之间选到四十兆啊， 那我再了解其他几个地方啊，还有一些东西，比如说线路高抗和母线啊。高抗，线路高抗就是装在线路上面，假设这是五百千伏，然后线路上面装个高抗母线高抗就是直接在这个母线上装高抗是吧？ 一般都是装在线路上面啊，全是那种零碎的出现，那我就干脆装在母线上了。 然后如果是装这个母线高抗的话，它是需要头切设备的，需要装断路器的。这个是主接线里面的东西吧？算啊，也算武功里面的东西啊，这边没有贴那个条纹啊，意思手册里面是有条纹的。 然后还有就是 这个中间接地的问题， 线路高抗的终点是可金小电抗接地，但是母线高抗的话是直接接地，直接接地， 下面是什么情况下用高抗这些东西大家可以去看一下啊，主要就是你为了限制过电压的时候是用高抗的， 然后高抗装一侧还是两侧？就刚才说过了。那还有一个就是大家做题的时候会遇到一个题，嗯，就是说，嗯，他是没有用二分之一，也就是说那个系数用的一， 然后有人就说啊，电厂就装一侧，是吧？这个没有依据啊，没有依据？手册里面确实是有个图啊，这图里面是电厂这边装的一侧，但是这个没有确切的依据，说必须得装一侧是吧？ 他说的是一般装设在有可能轻载运行的长距离输电线路的电厂侧 啊，但是也没有说必须得专一册啊。所以我们遇到这种电场的题目的时候，还是还是依据二分之一啊，包括实际的工程也是啊，他会有二分之一啊，他会有二分之一啊。 今天还要加班？对，稍微加一加。补偿系数跟补偿度是不是一个概念？这个刚才说过了啊，这两个不是一个概念，但是也可以理解为是一个概念啊， 可以这么理解是吧？对，我觉得可以这么理解啊， 刚才两个的物理意义已经说过了啊，这个 b 的 物理意义就是你不能补的太多，也不能补的太少，补个差不多就行了。 然后这个补偿系数的物理意义是啥呢？就是用这个补偿度的话，它正好可以解决掉过电压的问题，所以这两个物理意义明显是不同的，是吧？ 啊？下面这个是这些文字的条纹吧，大家自己看一看啊啊。 各种无功补偿设备，并列电容器、 svc、 svt 这边有一些串补的小公式，这些小公式也有可能考，考的可能性不大。前两年好像考过一个，是吧？这小公式也没啥好说的，你考到就套就行了。基本上是所见即所得啊，写的清清楚楚 啊，还有串补的作用。有一年好像考的就是这个味道。还是这个啊，这都非常简单的公式啊，让你去算一下什么。

杆塔外形尺寸如何确定？杆塔其外形尺寸主要取决于导地线电气方面的因素。一、杆塔的导线挂点高，随着挂点高度变化，风速和绝缘子的长度也随着变化。 二、导线间水平线间距需要满足以下公式。三、导线间的垂直线间距离需要满足下面表格。四、上下层导地线水平偏移根据腹冰厚度的不一样，偏移距离有所变化。 五、电气间隙较验根据不同的导线参数条件绝缘子长度计算出一个南瓜图。 六、地线支架高度主要是通过导地线配合计算确定两地线水平距离还需要满足防雷保护角和杆塔上两根地线之间的距离不应超过地线与导线间垂直距离的五倍来确定。
