如何补画六棱柱三视图的步骤

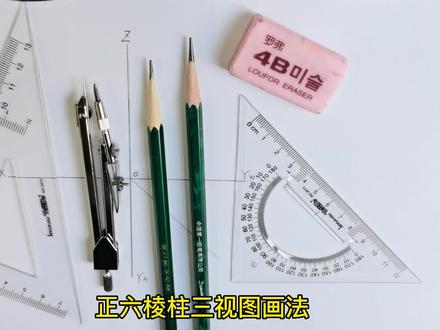

正六棱柱三仕途画法，先画一个圆，画出平分线，用圆规进行六等分，圆周六个点标出， 用三角尺连接六个点，绘制正六边形， 把圆辅助线擦除， 保留正六边形，最好描身一下。 正六边形俯视图画好了，开始画主视图， 长对正，先把长度引上去，一共四条线， 确定六棱柱厚度， 把棱边描身， 擦去辅助线。 接下来开始画左视图，卷下铅笔，高平旗两个高度拉过去， 宽厢等三个宽度，引到左视图去， 辅助线都画淡一点。 画线注意横平竖直。 左视图六棱柱描身 描线都用二 b 铅笔。正六棱柱三试图就画完了。

好，接下来呢，我们来学习六棱柱的三视图的画法，这个呢都是给了两个视图啊，来画第三个的啊，让大家画的都是左视图啊，都是左视图，所以他呢，自己要画三视图的时候，也是要先从俯视图开始，尤其 这个六棱柱的六边形，注意他是个正六棱柱啊，是个正六棱柱，所以这个六边形画的时候呢，要规范的来画啊，现在呢已经给了，所以我们就用它来 画就可以了啊。首先主视图里边呢，长对正啊，长对正对过去之后，他中间呢有两条冷线，是因为他有一个正品面，一定要注意这条线和后面这个线呢，对应的是 正平面啊，所以中间这个长方形呢，是反应他的实际大小的啊，显示性的一个实际大小的形状啊，这是正平面。 好，分析完了之后呢，我们来看左视图啊，从左往右看啊，从左往右看，画的时候呢， 这边有一个面啊，这边有一条线啊，服饰图它有一条线对应的啊，它是一条一个在立体上呢，它是一个平面。这边呢也有一条线，它在立体上呢，也是一个平面。这两条线呢，在立体上对应的就是我们讲到的千锤面啊，咱们前面学过平面的投影 是千锤面，所以接下来呢，我们把它的左视图画一下啊，好，他画的时候呢，仍然是符合高拼漆款向等来画 好第一条线，先给他对过去，最低的啊，最高的都给他划过去， 这种呢，在三视图里边来说属于比较最简单的了啊，所以咱们一般的像这种题型呢，大家啊能画的多了，熟练了之后，一眼都能看出来他的作势图是什么样子的， 第一个宽度，第二个宽度， 最前边的这个面啊，都给他对应过来 好了，对应过来之后呢，宽箱等啊，把它做到我们的左视图上啊，都把它对应上去。 好，这条线下边是辅助线，轻一点，但是上 边呢是你要的线，可以直接给他画成粗实线的啊，一会就不用加粗了。中间这个地方呢，他，是啊，拐过来这个地方啊，他两条线，两个斜面的胶线啊，也是一条粗实线，所以也给他画上。 好。这条也是初实线，所以从上面画到下边啊，从顶上画到底，面上好，也给他画下来好。最后呢我们啊，最后咱们画的是这边了啊，也给他画出来最前面的这条线， 好，这条线呢也是啊，宽向等，上面呢是粗实线，下边呢是辅助线。所有的画图的时候，咱们遇到的辅助线都是细实线啊，画成别的线就不对了。

留好作业，确定要画在六棱柱的时候，你拿到这个物体第一件事是干嘛？对，就是看四目相望， 看也不是随便看的，咱们只能通过从上向下看，从左向右看，还有从前向后看来确定这个东西到底长什么样。根据三试图原则啊。首先咱们先看最能体现物体形状特征的师傅，对，从上向下看，我们先看到了他的绿帽子， 对不对啊？他是一个六边形。然后我们主式方向习惯性的从前向后看，我们就看到了红色的两个边边面，还有正面的这个红色面啊。根据三等关系，我们投出主视图长这个样子， 也就是说我们主视能够看到物体的三个面，然后我们从左往右看，就看到了这个黄色圈圈的面和那个一条黄线的面，对吧？根据高平齐宽相的原则，我们就能看到左视图是两个面，左视图只有两个面哦。

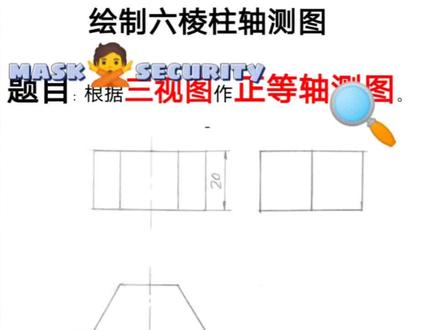

先看成品吧，将 y 轴和 x 轴反向延长 去六边形 x 轴上的两点去六边形歪方向的长度， 做平行线， 取六边形 x 方向的四个点 连接六个点， 完成。顶面轴侧图，沿 z 轴方向往下做平行线， 取高度二十毫米 连接个点， 擦出多余线条，完成。

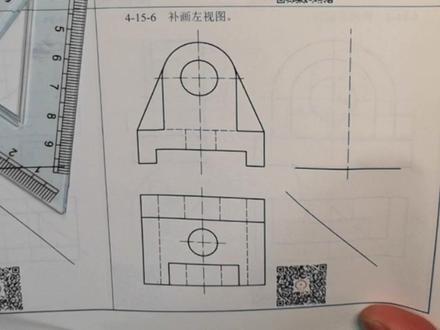

我们来看这道题，这道题呢，主视图也是形状特征视图，对吧？从主视图出发，将这个视图呢按照封闭的线框把它分解掉。那首先我们看一下， 我们在分解的时候，如果你不看虚线的话，如果你不看这条虚线横着的虚线的话，那你可以把这里好看作是一个封闭的线框， 那一个封面线框你长对正，你看这条初始线对到的是这个位置，那我就知道最大的这个矩形， 对吧？对到下面这个位置，然后这里呢，你看这个对过来以后，对到是这个，所以说我们在这分线框的时候呢，还是应该是下面这个位置好看作是一个线框， 对，这个线框对到就是最大的矩形，那就说明是一个职能柱，那现在我们就先将职能柱的左视图给绘制出来， 这个直轮柱的下方还有一个矩形的通槽，就是对到这两条虚线。好，你把它拉伸起来以后，他的立体图就比较简单，对不对？所以说左视图呢，就是 左视图，他就是一个矩形，那左视图上他这里画了一条点画线，我不知道他是画的哪个位置，我们可以量一下， 我认为可能是从中间这个位置，对吧？这样子画的，我们观察一下，好在这里，然后前面这个位置呢，我们看一下，好，对的，对吧？这条点画线，他画的其实就是这条点画线所在的位置。好，那其实不应该去画他， 我们就不管了，那现在既然他已经画出来了，现在我们就直接去把这个下面柱体的左视图，我们把它给呃绘制出来，那在这里对吧？我这里好，这样子包平齐， 对吧？是的，然后这里对不宽相等，把这个主体的走势图。 好，这个左视图你看出来了，呃，这是一个矩形，然后在他的下方呢，这里还有一个矩形的，呃，通槽，所以我们还得把这个槽给绘制出来。槽呢是通的，所以这里应该是虚线，我就直接画虚 去写呢。 好，这个槽就有了。槽有了以后，我们发现在这个线框里边这儿还有两个虚线，这个虚线你长对正下来直，可能就是对这个圆嘛， 所以这里呢应该有一个圆柱孔，就在这里，对吧？那这个圆柱孔的左视图我们也把它画出来，好，我们去把它的半径两道在这，对不对？好，然后到这个图上，因为它是从这个表面往下到那个矩形，通槽的位置 就在这里。呃，因为我这里呢梳不平，所以不太好推，所以我就把这两个点呢都找到。好，找到以后，现在我们就去把这个虚线给绘制出来， 好在这 就在这里，对不对？你看高平齐的没问题，对吧？这就是第一个线框，然后我们再看第二个线框，那就是上面这个优质型的这一块线框， 这个线框你长对正，他就只能对到前方，看到没，只能对到前方这个矩形，那就说明在前面这里呢有一个柱体，对吧？这个柱体在前面，这是平齐的，所以说我们把这个柱体的宽度，我先把它量过去， 从前往后量，然后到左视图从前就是这往后量在这里，对吧？我把它找到，好，找到以后我就可以把它给绘制出来了，我们一个线框一个线框的去做，这样呢比较容易做正确，尤其是。呃，不太会做 的同学，用这种方式的话，我觉得是比较好做的。好，在这里看到吗？ 就在这里，对不对？好，然后我们把这个前端面它是平齐的画上去， 然后这里还有一条线，对吧？这里画上去，对吧？就在这里。呃，我们这有一点斜，我就不管了。好，这个有了，然后在里面呢，还有这里有个圆，因为俯视图你看到这里有虚线啊， 那有虚线的话，就说明在这里是应该是有圆柱孔的，对到这个圆嘛？所以说左视图上这里应该还有，我把点画线给绘制出来，我来把这个解扣的点画线在这里 好绘制出来，然后这里呢是虚线，对吧？这是这个圆孔 后这个位置圆孔好，他就出来了。好，出来以后现在我们第二个线框就绘制完成，然后我们再看你 组式图上这里三角，这里三角。那你这样子去分，你看哈，你对下来以后这个三角他只可能就是对到后面这个封闭线框吗？他这里没有粗实线，对吧？他是没有粗实线的，中间， 中间，这里也有初始线，也就是说我俯视图上的这个矩形，对，主视图应该是对到这样一个最大的线框，是这样子一个线框，对不对？好，也就是一个优质型的，那现在我们把它的 他就是一个柱体。好，这个柱体的宽度呢？就是我们刚才量的这个位置，看到吗？哎，就是这，对不对啊？量过去，那在我这个图上的话，就是从这里到这吗？对不对？好，那现在我们把它做上去， 其实我们刚才画这条线的时候，把后面那个地方，我们也应该把它给绘制出来，这样的话其实你画图就会比较快，因为我这里呢是在给大家说方法啊，所以说，呃，我们是按照一个线框，一个线框就是说你看懂了一个线框，我就画一个线框，对不对？ 好，所以这里有点斜。好，在这，对吧？然后我们从这个地方宽度对上去，这里有一条线。好，然后后面是平齐的，在这里，对不对？这个就出来了，那出来以后同样的 这里有虚线，对到的还是这个月，所以呢这里仍然有点画线，所以画这条点画线的时候，其实这条也就出来了。好，然后我们再把这个虚线给绘制出来。 好，就在这，对吧？然后这里有虚线，然后这里呢也有虚线。 好，那这个题呢，你看我们也就绘制出来了吗？好，所以最后呢，我们来，呃，把轮廓加深一下，我们就从上往下加深。 好，那这个题呢，我们也就绘制出来了。呃，做完以后你再返回来去看一下你这个根据你所补的视图能不能对到他原来的主辅视图，如果能对到，那就说明没有问题，对吧？好，这道题呢，我们就说到这里。

先来看成品吧，先画俯视图， 做中心线， 去半径二十毫米，画圆， 半径不变，画圆弧，求出六边形的四个点 连接个点 取高度二十毫米做顶面投影，长对正做棱边的正面投影， 香等做棱边的侧面投影， 标上尺寸，完成。

好了，接下来呢我们接着来学习啊接着来学习这个呢是六棱柱被切槽后的左视图啊，六棱柱被切槽后的左视图。我们呢对六棱柱的立体图形啊，立体形状不陌生，所以我们知道六棱柱的立体形状啊，长什么样子， 我们在脑子里边呢，有得有六棱柱的立体形状啊，有六棱柱立体形状我们才好画啊。画有了立体形状之后呢，我们都是根据投影规律啊，高拼齐，宽向等来画啊，因为补的是左视图。 呃，我个人建议像这种图形的话呢，大家可以啊，你要是一次性的能画出来是最好的啊，就是带切切口一块画，你要说我不太会画的情况下啊，我建议大家呢先画一个完整的 六棱柱，画完完整的六棱柱，在这个完整的六棱柱的基础上啊，完整六棱柱的左视图的基础上呢，再来改他的啊，切割以后的啊，就会好多了啊，一般来说呢基本上就不会错了啊，不会错，好，把这条啊也给他补过去啊， 好了，咱们画的时候呢，稍微快一点啊，稍微快一点，要不的话咱们录的时间比较长啊，比较长 好，大家学习的时候啊，那也比较看的时间也比较长啊，从这个位置往过看，所以这里呢是一条啊，一条垂直的线对应过去啊，快，相当我们从左往右看呢，这里就是相当于是一个平面啊，一个平面 好，所以我们的宽箱等给他倒上去啊，咱们先画完整的结构，我给大家讲的这种方法是先画 画一个完整的结构好这个地方啊，先画一个完整的结构，中间这条线好，也给他画上 好，这个地方呢也给他画上，画下来啊，这地方呢也得给他画下来啊，刚才咱们这没有画下来好，这个地方呢也给他画下来，最后这个地方呢也给他画下来， 上面是我们要的啊，下边是辅助线啊，所以大家先画下来，画完了之后呢，咱们最好大家一定要注意啊，中心线啊，是必须要有的，所以把这条线给他引过来，我们在左视图呢，先把中心线画上， 这条线呢是一条细点画线啊，所以画的时候呢，一段线好了啊，一段线一个点，这样来画好把多余的线呢，外头这个稍微先擦一下啊， 好了，这个呢是一个完整的六棱柱的啊，主视图啊，接下来呢，我们在这个基础上大家看啊，他这个位置呢是切了啊，他这个位置是切了， 切的时候从上往下切到了这里，所以高频起，我们先对过来啊，先对过来，轻轻的啊，也就是知道他切到这里了啊， 贴到这里了，接下来我们看通过辅食图呢，你会发现啊，这个缺口呢，长对正啊，长对正，对的是啊，辅食图的这条线啊，右边呢对的是辅食图的啊， 这条线，这条线，所以大家呢要想清楚的是，你会发现上面这个切口切完了之后，我上面没有横线，说明这一块呢，拿走了啊，切了之后拿走了， 所以你要想到的是切完之后这个宽度啊，他就没有以前这个对角后边这个棱到前面这个棱这么宽了，剩下多少了呢？是这个棱啊，到这个棱的宽度对应着我们把这个棱的宽度呢，给他倒到着实图上， 好把这条线给他倒上去啊， 倒上去之后呢，从这画啊，所以切完的一定要注意啊，只有从这条切口往上有啊，下边就没有，所以咱们呢，就中间这块就不要再画了，他没有啊，咱们把这给他做上啊， 好，这个位置呢，给他画出来，同样前边这个切了的位置也要给他画出来啊，所以咱们不管画哪一个图的时候，大家要看全面了啊，看全了，咱们不能说我看一眼 就完了，一定要把它看准了啊，最终呢，大家一定要把它画对了啊，一定要把它画对了。好了，这个呢， 我们接着来看啊，他也是顶面上啊，就是上面这块有线啊， 好了，这个呢要注意下边这也给他连一下，中间就不要给他连了，因为他没线啊，连了之后还得擦这个位置轻轻的，这边不要画往下呢，你和他连，你要明白这条线怎么来的呀，就是通过切完之后的这条线，切完之后的这条线 高拼起宽相等啊，宽相等，给他倒过来找着了，好了，找了，找见了之后呢，把上边这个顶给他画上啊， 好了，这个题地方啊，请接着再看啊，下边这一块 这个口啊，也要给他封上啊，这口也要给他封上啊，也要封上。唯一的呢是切完了之后呢，大家要注意，他变窄了啊，就是我们这个宽度啊，没有以前这么宽了，变成窄的了，所以呢， 这个边就没有了啊，这边这个边也就没有了，所以从这条 这个槽啊开始往上就变成这么窄了啊，就变成变窄了，所以他就没有那个宽度了，而中间呢是一个缺口凹进去的，所以从左往右看呢，细虚线要给他画上啊，这是一条细虚线， 所以大家画的时候需要注意啊，这是一条唏嘘线，剩下的就是把下边的线呢给他加粗就好了啊，所以这个图形呢，咱们就画完了啊，咱们就画完了 好，好了，这边呢也给他夹粗， 把每一条线该加粗的啊，一定要注意。最后呢留着的除了细虚线之外，所有的轮廓线都是啊，初始线啊，给他该加粗的加粗了， 这条棱线是露出来的啊，一会给大家说一下这个线是哪啊？ 好了，这个棱线呢，大家要注意啊，他是这里啊，这条棱，这条线啊，这个点对的那条棱和这个点对那条棱，这就是咱们说的中间这个平面，就是他这条线对的平面。 好，这个视频呢，咱们就录到这啊，这个图形呢就画完了啊，希望呢咱们录的每一个视频呢，对大家都有帮助。

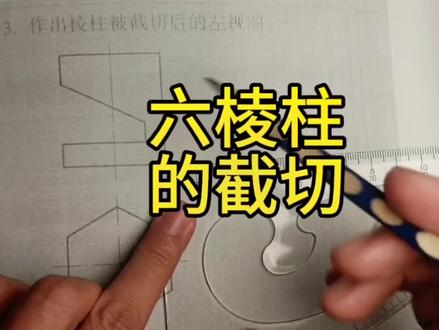

这个其实评论里有同学发了一个图片啊，做出棱柱被截切后的左视图，那么在截切之前呢？这是一个六棱柱，首先把没有截切之前的图先画出来， 利用高平齐，然后再利用宽向头啊，比如说你这个位置在这，那么中间点画线这个位置用圆规卡一下他的半径， 用严规卡下的长度，这个长度等于这找点画线之间的距离，嗯，然后在点画线这个位置看两段距离，把点画线先画出来， 这是在没有切之前的这个六棱中，他最外边两个棱，然后呢从这个到这个这两个棱， 这条线，这条线，那么这两个点对应的是那两条线呢？看这个尺寸，这个尺寸到这个，对吧？他这个距离等于这 调整好位置之后，好吧， 这是从左看一、二、三、四、 three 的四个棱，先把它画出来，然后再看节切， 看这个位置，比如这个点，这个点和这个点，他对应的都是辅食和这两个点，对吧？那么利用利用这个高平齐和宽相等去看，那么这个点你整个切的过程相当于切到两个点都切到了， 那相当于他高频机换过来，这有个焦点，这个焦点高频换过来，这有个焦点，这有个焦点， 下面这个点对应的也是这两个点，下面这个点勾边界换过来，这是这这个点，这这个点， 那么点画线上的点对应的是前后两个点，相当于你整个这个面，他对应的是这个图形，所以从这看的话，他就是 从前到后，从左看整个这面，从前到后所有的这些线啊，是一条线，他剪的这一条线，整个换下来是这个下面这个面，然后看这个点，这个点对应的是这两条线，整个这个面下来是这个虚线啊，不是这个，现在这个点对应的是这样的线，那么他剪的是这样的点， 那上面这个点对呢？也是这两个点，利用高平息的话，他应该宽相等和高平息来画，看他的位置在哪，然后宽相等就是看这个线的长度， 这根线好看，就这一段，所以从这个天花线往后卡，这有一个转过来，这有一个，然后这两个点，这个这个 那么这样的话叫竖线，这条线对了，也是这个长，这点和这个点，这个现在是一个什么面的，竖着弯曲的，这是高这么高，宽这么宽，那么他得到是两个线啊，这是竖着往下画线， 这个输上压花线 就这个，然后像斜面，斜面的话相当于是从这个位置，你看这个点划线对的是前后两个点，这个脚点往下划过来，他是从前到后的前面一个点，后一个点啊，是这样， 这两个点把这点连完之后，那么整个这个线他对应的其实就是这个上面这个面， 这是个几边形，看看一二三四五六边形，然后得这个点，这个线在线上还切的过程中，像一个线，一个这个点上这个线就出来了啊，然后再连接这个线，对吧？这个他是相连的，那么在这他相连这边的胶线连起来 这条线，然后这条线，这条线 线呢？在这左视图上是这条线，然后在下边下边是这个线，这个线的话就能连到这， 因为这个在主食上是一条斜线，在辅食上是一个六边形，那么在左食上就应该也是个六边形，这是他的，呃，相似性啊，他的相似，相似性，这是六边形的话，那么从左看他也是个六边形，中间这条胶线也得画上 来。右边 这是他切的这个斜面对应的侧面投影，然后多余的线擦掉，这是被切掉的，这两段线加竖直面就是这个线，相当于是他最大转向轮廓处，这个 位置是从这个点到这个点之间，这两个点之间是没有的，然后这个点和这个点之间，你看一下，这个点对应的是这两个点啊，这个点对应的是这两个点，他两个中间的是被切掉的，切掉的话，那中间这条线是没有的，直接擦掉， 那么这条棱线，这条棱线是这个点和这个点之间对应的是这两条棱线，对吧？那么它的 cover 从这个点到这个点，嗯，这个点到这个点，对吧？所以中间这两条线擦掉， 其他没有其他轮廓线加错。 最后别忘了这个位置，从左边看这两条棱是虚线，然后切的时候呢？又没有切到这个棱，所以说这两个虚线别忘了把两条虚线画上， 这是最终咱们画的左视图。

画正五棱柱三式图，第一步长对正， 第二步宽厢等宽度转到俯视图。其实不画四十五度线了，直接圆规两曲宽度也可以，宽度引到四十五度线 向左转到俯视图，图形是对称的， 右边眼影下来这里直接描身， 都用两边铅笔描身， 下面还有两条轮廓是虚线，别忘了虚线三到四毫米长一段， 虚线不允许画成点点点，辅助线全部擦掉， 这样就画好了。
