锐志原厂倒车雷达安装教程接线图

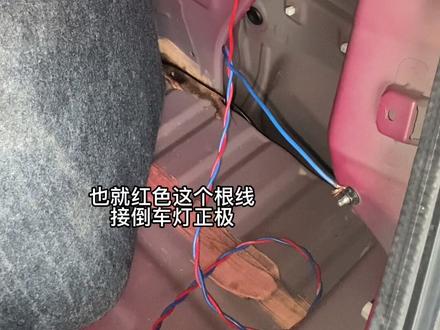

我前段时间拍了个胶带来安装这个倒车雷达的视频，很多人都说我这个倒车雷达的位置转的太高了，还有人问我这个倒车雷达的电源线是怎么接的，什么叫打铁？ 也有人说这个倒车雷达的显示器，这个像是怎么从仪表台啊，不到后备箱的啊，今天我就带来这几个问题，再来给大家讲解一遍啊。首先看这里我做装的这台车这个雷达位置是不是太高了啊？ 于是我就找了一台原厂就到手里拿的这车子啊，来给大家对比一下，看我这个装的是不是太高了。好了，我们现在来连一下我装的这个看是多少厘米啊？这个瓷砖这个位置连过去， 我装的这个是五十三厘米，五十三厘米啊，看得到吧？然后我们来连一下这个原厂的奇瑞的这个看有多少厘米啊？原厂奇瑞这个是六十厘米，六十厘米 这个倒车雷达装的太低了是不行的啊，装的太低就会离这个地面比较近，比较近的话雷那个这个雷达就会检测到一直报警，高一点的话是没事的啊，高一点没事， 这个一二款的日常阳光，这个后保险杠是有这个弧度的，然后我选的装的这个位置呢会稍微平一点啊，看上去呢会稍微好看一点啊。再一个说一下这个倒车雷达电源线是怎么接的？倒车雷达电源现在正极也就红色，这根线接倒车灯，正极 负极接打铁，因为车子的电瓶负极就是接打铁的，也可以再理解整个车身都是电源系统的负极。 还有就是这个倒车雷达这个显示器，这个箱子怎么出的啊？我是走这个门边这个内饰往里面啊？一直这样扑扑走这个下面，然后一直扑到后备箱里面去。哎？这个倒车雷达怎么十八厘米啊？

大家好，我是逗哥，这一期呢，我们继续来讲解倒车雷达的安装流程，其实呢，倒车雷达算是我们电子产品嫁妆里面最简单的一个产品了，因为雷达的加装呢，只需要接两根线，一根倒车灯，一根是打铁 带一点呢，雷达的加装也是主要考虑后杠的打孔，打孔的左右距离和高矮度， 一旦把孔打偏，那么我们只能给客户更换后杠了。对于测量后杠打孔的距离呢，方法有很多种，我们选择的是从中间向两边来测量， 首先呢我们找到的是后杠的中心点，中心点找好之后呢，开始向两边进行测量距离，一般的车呢，雷达口的距离是 每隔四十厘米一个，所以的话，现在我们从中间向两边测测出二十厘米，从中间向两边各测出二十厘米之后，然后我们继续来测出四十厘米就可以， 然后我们把中间点撕掉之后，现在是每隔四十厘米一个探头。好了，左右距离找好之后呢，我们再来找他的高矮度，再次他注意雷达口的高矮度，尽可能的不要让他低于四十厘米。 然后下一步呢，我们继续把高度全部测量出来。 好的，这是四个雷达头找出来的准确的位置，下一步呢，确定好后缸内侧的防 防撞梁，没有紧挨着后杠，那么我们就可以进行开口。好的，四个位置呢，全部开好口之后呢，下午我们开始进行安装雷达探头，在此呢还要注意有个别的一些雷达呢分左右，这个呢不能颠倒。 现在我们把四个雷达探头全部安装好之后，下部就是进行穿线，那么对于穿线来说呢，我们只能说想尽一切办法将线铺到他的后备箱里去， 因为每个车型不一样，所以的话对于穿线的方法呢也是略有不同，这台车呢，我们选择了从它的侧面通风口来把线束穿到后备箱里，好的，这是将我们的四个探头的线束穿到后备箱里的效果。下一步开始进行 放主机，将雷达头各个的线束与主机的对应插头全部插好，接下来呢咱们测出倒车灯的正极限速，与我们倒车雷达的供电源进行相对接。 倒车雷达的供电源我们切好之后呢，下一步开始铺倒车雷达的显示器，显示器呢需要从仪表台的位置一直铺到后面的主机位置，先按出全部铺好之后，那么最后一步，我们将主机粘到后备箱的侧面， 然后将我们铺的所有的线束全部把它归笼好。最后这是我们装完之后的效果，然后我们来进行检测一下倒车雷达的功能， 零点四米，零点八米停车。

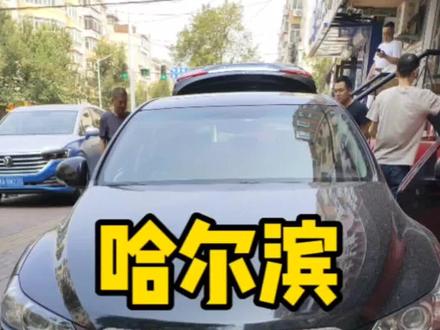

丰田睿智升级原厂前后八碳倒车雷达，原厂雷达施工流程更简洁， 原厂风格的雷达是凸出来扣在保险杠上的，像这样原厂风格 更美，原厂雷达安装完在仪表上显示更美观。

停车，停车。哦，停车，停车。

今天呢给大家教一下如何给你的爱车装倒车雷达， 根据这条线噔噔噔留上两指，然后眨个眼， 蹭蹭蹭留下两只，扎个眼，然后用电电钻打眼，一般人有的人用尺子量回断都不良，直接打眼，打出来的眼基本上可以过时， 跟原车的一样，因为我们经常装着的点在哪里都知道 下去这个雷达呢要转到位，箭头朝上的，上面朝上，等于是薄的朝上，厚的朝下，然后把雷达按进去， 每个把线穿过来，然后拿出来，把内搭，把四根线弄在一起，然后缠好， 把后面的盖板拆下来， 防水条割一点，然后从这个防水条把献给， 然后把这边的卡子拆掉，这个倒车雷达的那个线就在旁边， 一般倒车雷达的线都在倒车灯的线都在旁边， 设在这旁边，我们这个接法是免错线的，然后如果你自己不知道线，你要自己去测量，测量一下，后面用个电笔，然后量一下，挂个倒挡， 然后电笔量就是一边倒在中线，然后呢底线呢就打底，这就两根线， 一根打铁线，一根倒车中线。主要呢就是把这个线缠好，然后布好，用扎带扎好， 不要让他晃来晃去，然后把主机给固定好，挂到档。

这条视频请一定要看完！教你如何不拆杠，安装铁将军，前后八趟！

大家好，我是上海越车堂于海涛，很多丰田低配的车子，原车是不带倒车雷达的，这样呢在停车的时候非常不方便，所以很多车友要安装原厂的那个倒车雷达。 关于雷达呢，原厂和副厂现在有一些区别，我们来看一下。我们的倒车雷达呢，分为几部分，一个是雷达主机，雷达探头，还有雷达限速前后雷达连接的这一些限速 雷达主机呢，是一般由电桩还有就是日本松下坐下了做做出来的雷达，那对应的这些雷达探头呢，也都是电桩和松下的 这个限速呢，是前后的限速这一些， 因为原车的话如果要整组限速无损安装的话，那是要整车限速都更换的，所以我们在做这个限速的时候呢，就会做雷达这一部分的限速，然后用一组转接线跟原车的 数据线，电源线这些转接，我们一般是通过这样的方式来安装雷达，这样的话就是雷达的话，他是单独的系统跟其他的话就不会造成任何影响， 所以呢一般有车友说就是不换雷达，不换限速，或者是要无损整车限速安装，那是不现实的， 我们来看一下呢，原装的雷达他是用电脑可以直接读到这个雷达的这些数据的， 然后每个雷达的故障信息也是可以通过电脑来识别的。然后雷达的探头呢，这个开孔的尺寸他一般分有几种， 呃，有二十一的，有十六的，有二十三的三个尺寸，就是我们在安装雷达的时候，有一些人呢原来装过妇产雷达，呃就普通雷达，然后想换装原装雷达的时候呢， 就可以参照这个尺寸，这个直径，然后呃跟我们说这个雷达 原来我的那个口径是多少，然后需要安装多多大的，我们会给你配好。然后如果是还没有装过雷达的呢，我一般建议就是用内嵌式的雷达探头， 内嵌式的这个雷达探头呢，我们是有一个就是这个探头，然后 这个呢是一个双面胶贴，然后我们把它按紧，然后把它上到保险杠的那个位置，然后他就欠出来，这样的话看起来这个雷达就比较美观。 由于呢原厂的雷达他的那个造价相对高一点，所以呢我们国内有很多厂家就是通过各种方法研究了这样子的雷达， 这样也叫原厂雷达，当然这样的那个雷达品质的话，稍微用用是没关系，但是真要耐久性的话，还有工作的那个持久性，适应性的话，还是原厂雷达比较好一点，比较省心。 这一些呢妇产雷达就是有一些车友呢选的这一些一套几百块钱，也说这个都能屏幕显示什么的，实际上要我说的话，我要买这个丰田车就是买省心， 我肯定还是选原装的雷达，副厂的雷达的话还是算的吧。

雷达安装教程，后雷达限速隐藏走线后前雷达限速穿过原车孔位到主驾，现在前后雷达限速都穿过来了，主驾限速红色接 acc， 黑色现搭铁插头对插， 黑线搭铁位置红线接 acc 位置雷达主机插头对插，先插上前面四个探头，后插上后面四个探头，雷达主机粘切在面板上。原车预留位置装好开关装回盖板，前后杠雷达探头插头对插，装回保险杠 装回上下左右螺丝卡扣，后杠也是平面小口。雷达原车屏显示防御不乱爆，倒车档显示倒车影像和雷达。

锐志原厂升级电装雷达轨迹影像，原厂压鼓无毛边，然后装上雷达，最后上保险杠，这个是雷达开关，然后升级原厂轨迹摄像头，看一下效果。 later 仪表雷达显示 现在影像也有随动轨迹，还可以调广角，视野更宽。最后看一下园长 carpen。

先准备好安装雷达所需要的工具， 探头安装高度根据车型而定，先确定探头安装的高度，用此垂直至地面，在高度四十五厘米到五十五厘米之间定一个点， 贴上美纹纸，并依据点来画一条横线，再确定探头宽度。探头与两侧距离在十二厘米到二十厘米的合适位置，以竖线方式画在美纹纸上， 十字交叉点就是相应探头的安装位置了。用同样的方式确定好其余三个探头 的位置， 正对检查两边打孔标记是否对齐。 用电钻装上产品复制的钻头，在定好的点位置上打孔，注意打孔时电钻不能钻的太猛，避免钻出来的孔变形。 打好孔后用圆戳修平孔的边缘，这样做可以更好的避免披风导致探头误报。四个探头孔都要修平。探头与探头线连接好并旋转盖好 好防尘防水盖。前探头插入探头孔向上，沿着发动机舱到驾驶室内的总限速进入汇合口。探头先不要按入孔中，先隐藏好探头线束， 用一根铁丝线环绕着四根探头线插接主机的接口。沿着驾驶室内的总线漱口进入驾驶室内。 打开驾驶室脚踏板和方向盘左下方 的侧板，为接线和安装主机做好准备。前雷达主机的接线在方向盘左下方找出对应的 acc 线、刹车线和地线、 倒车灯线在行李箱的尾灯处或者能从其他地方能找出倒车灯线的接口。也可以连接 显示器，一般放置在仪表台上面的左侧、中间、右侧位置。显示器与显示器线连接，并隐藏好限速 前雷达显示器到主机的布线位置是从仪表台到方向盘左下方，与主机 机连接三幺六八的特点是主机上可以选择，现在我们把卡扣抠出来选择安装成前探雷达，独立前探则不需要这一步。 安装前四探雷达主机上接入 abcd 探头接口，显示器接口集成限速接口， 在方向盘左下方的侧板内固定好主机位置，按顺序安装好四个探头。注意探头要分清楚上下， 每个探头后面都标有一个箭头和英文 app 标示。 安装好后要进行功能测试。启动车辆，在四个探头前放置障碍物显示器是否有距离显示和播报距离。

是一款丰田锐志要安装安卓大屏导航，这个都拆掉了，出风口下面要被拆掉了，客户他自己拆的，拆的这厂里面主机有问题吗？就 这个丰田的字，这款车子很经典插头的，我们这款安装我们的话都是插头，绝对插。 有朋友在问这个方向方向盘控制线怎么解？按按道理的话都是这边就是方向线了，但是我们如果是有防坑的一些车子插的直直接对插就可以了，这个是喇叭线， 这个里面也有喇叭线、电源线，这根线就是防坑防坑线的，直接到我们祖籍。还有就是这个稻城 视频先要接一下，这个视频先是要拍到后面的，这个是接我们的第三个倒车检测，上面也有 非常他原车空调这块面板，他的空调面板是要拆掉这一块和这些按键，是这个是要拆掉移到我们这个上面来的，这个房间就几个螺丝拆掉出来，这是直接拆下来的这个样子。 丰田锐志安装 见面装的是二加三十二的 ips 高清度 连上网络了，连上网之后可以在线听歌了哈， 都可以带歌词播放。我的倒车试一下，倒车很清晰啊，四 k 高清五 k。
