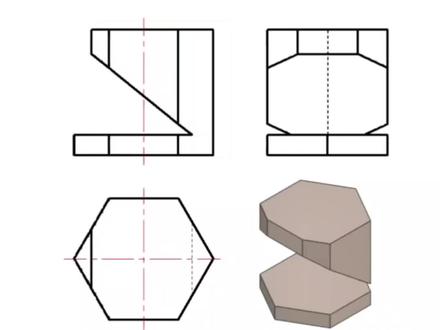

本题要求做六棱柱切割题。左式图通过立体图与三式图综合分析,六棱柱被三的截平面截切结交线侧面投影至上而下分别是矩形、八边形、基距、直线。第一步,画没切之前的六棱柱,高频齐做底面直线, 取底面宽度平移过点做高度方向直线, 高频齐做顶面线段,做中间棱线。第二步做矩形,取矩形宽度平移过点做矩形高度方向直线, 高频齐做矩形宽度方向线段。第三步做八边形,高频齐,找到八边形的四个点, 高频齐做基距直线,取宽度尺寸找到八边形最底下两点,找到的六个点加上矩形下方的两个点,共八个点,连接得到八边形。擦去被切去部分轮廓线和被切去的中间棱线, 靠右侧棱线看不见,画成虚线。第四步,粗实线描黑 完成。


本题要求补画六棱柱切割题左式图。根据立体图与三式图综合分析,六棱柱被一个截平面斜切,结交线形状是七边形。 第一步画六棱柱,左式图画中心线做底面直线,取宽度尺寸平移过点做高度方向,直线 高频齐做顶面线段,做中间的棱线。第二步做结交线侧面投影,侧面投影是七边形高频齐。找到左视图的七个点, 连接各点得到七边形, 擦去被切去部分轮廓线和中间切去的棱线, 右侧棱线看不见,画成虚线。最后将粗实线描黑 完成。

六棱柱被三的截平面截切投影到左视图,看结交线形状。从上至下,结交线形状分别是六边形、矩形、基距、直线。第一步,画六棱柱,左视图画中心线做底面和顶面直线, 取六棱柱对角距离 取棱线距离, 过四个点做棱线, 擦除多余线条。第二步,做形状为六边形的结交线。俯视图和主视图分别标出六边形的六个点 高频齐做六边形的。以点和六点找到两点和五点,做三点和四点所在的辅助线,取三点和四点的宽度尺寸,在辅助线上找到三点和四点,标上各点数字, 依次连接各点,得到六边形。 第三步,做下方的矩形和基距直线,过三点和四点做矩形高度方向直线高频齐做基距。直线 擦去被切去部分外轮廓及切去部分的棱线,后方棱线看不见,画成虚线。 第四步,粗实线描黑 完成。

这是一节六棱柱与长方体的衔接课,也是做一个与上解课的思维衔接。六棱柱其实就是在一个长方体里面切出来的,接下来就是作画的具体步骤和一些需要注意的细节。 首先画出一个竖着的长方形,高矮都可以,再画出顶面的底边,下边的面要比上边的面大一点, 可以先用笔比较一下,在笔好的点上面一点,再画一条水平线,画出中间线。把图平均分为左右对称的长方形,以顶上两条水平线为基础,将其画成梯形, 再参照顶上的梯形,把底下也画成梯形,这样就得到了方体的顶面和底面。画好后面的两条边线后,一个正面竖着的正方体就画好了。接着把对角线连接出来,线条尽量画直一点,不过画不直也没关系,只要朝向不弯也可以。 还有就是其搞时方体的高官也没有什么要求,看着像个竖着的方体就好,就像是做实验一样,要的只是能帮助理解,能看懂就好。 在经过中心交界点的位置,画出水平线,再把每条水平边线平均分成四份,这条水平的中间横线也叫做横中线,把方体从前往后分成了两半, 把分出来的四分之一点与旁边挨着的缝中线与斜边的交界点连接,上下都是一样的方法。在这里我们可以看到对边的两条线是有夹角的,并不是平行的,这就是我们常说的近大远小。把上下对应的点连接出来后,我们要画的六棱柱框架就画出来了, 最后把边线调整并强化一下,六棱处就出来了。

六棱柱不会画的看过来,如果你会画长方体,那你就会六棱柱,长方体秒变六棱柱的方法来了, 连接对角线,找出中线,再连接对角线,找出这个中间点,按此方法找出后面的中间点, 连接个点前面的六边形就画好了,是不是超简单?然后再画出侧面棱,我们就快画好了,在此交汇处画垂线连接,这两点打行就完成了。内部结构和投影画法也是超简单,你学会了吗?关注韩老师,给你分享更多素描干货!



本题要求补画全剖主示图,圆柱上方挖去一个六棱柱,下方切去一个圆柱孔,切开看内部结构。第一步,画上方挖去的六棱柱长对正做各棱线。 第二步,长对正做圆柱孔,轮廓线粗,实线描黑, 最后画上抛面线, 完成。
